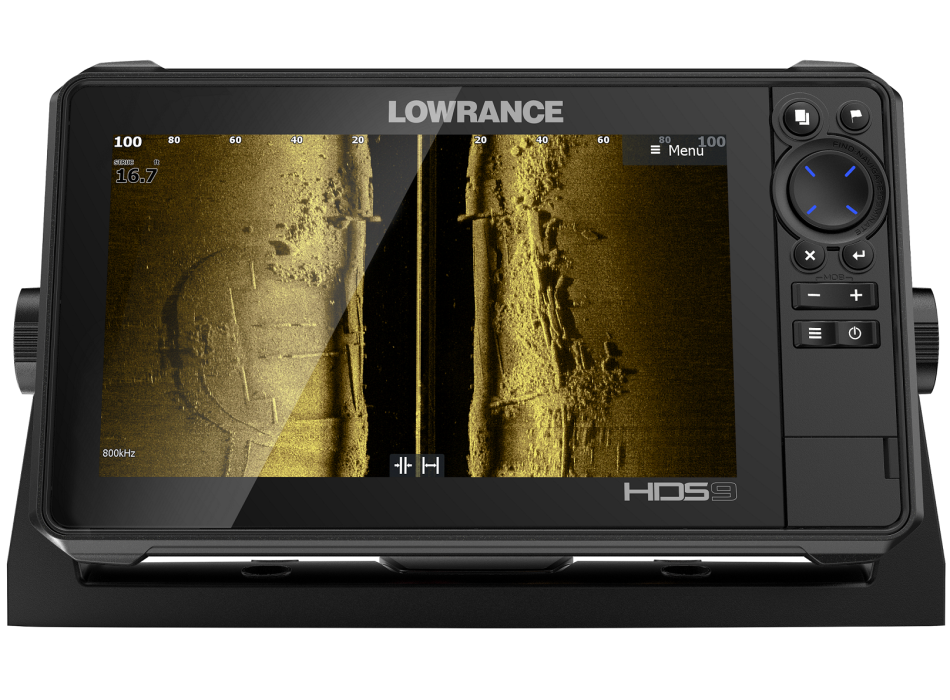

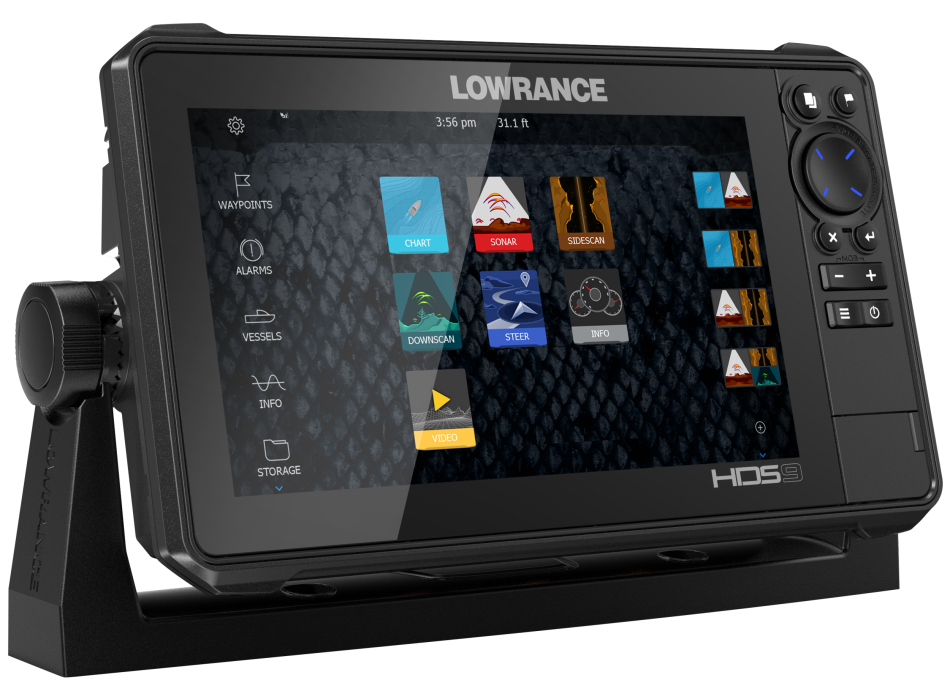

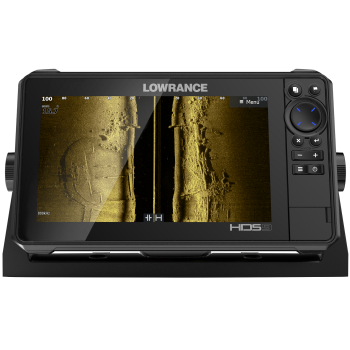

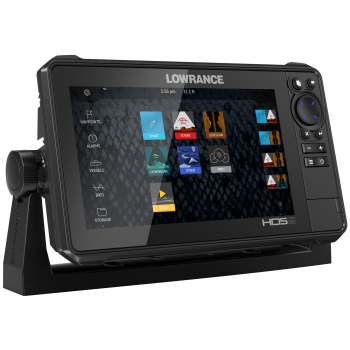

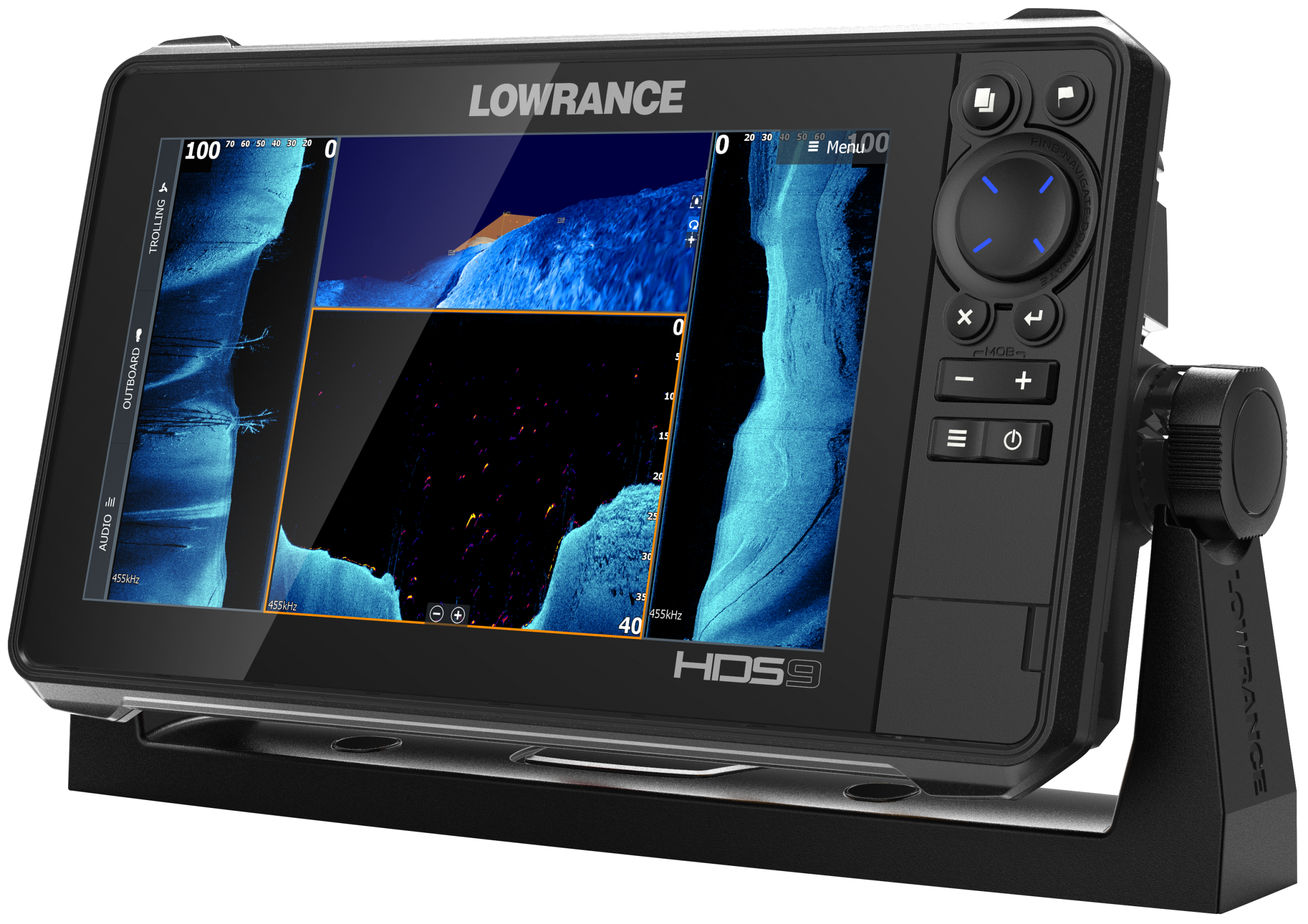

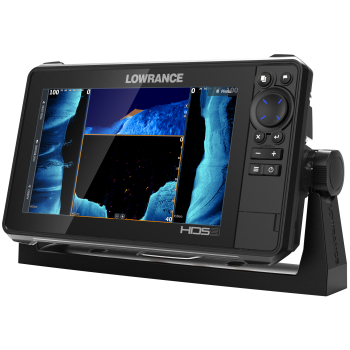

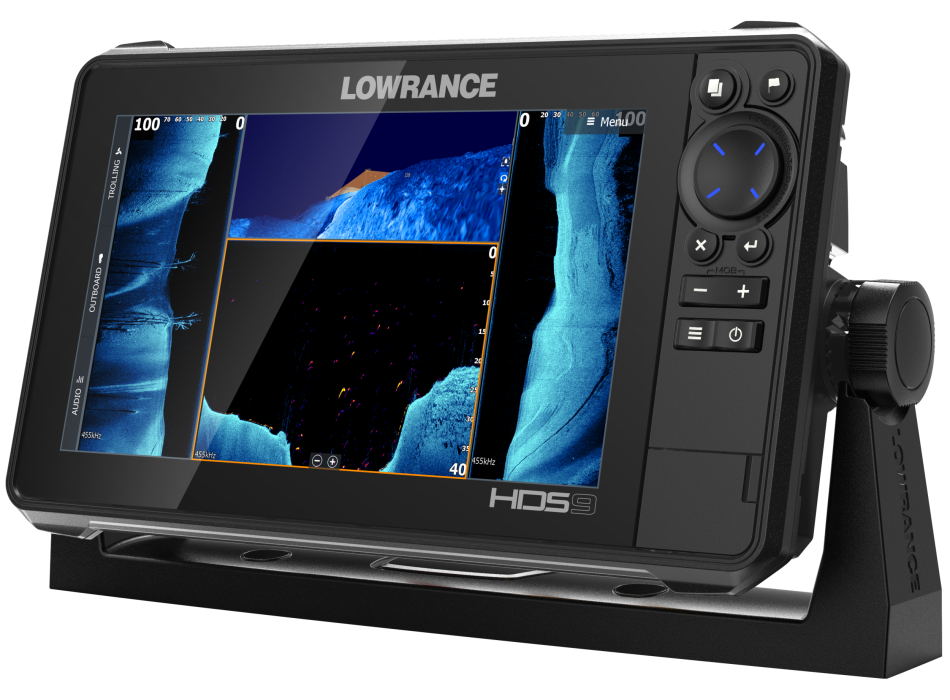

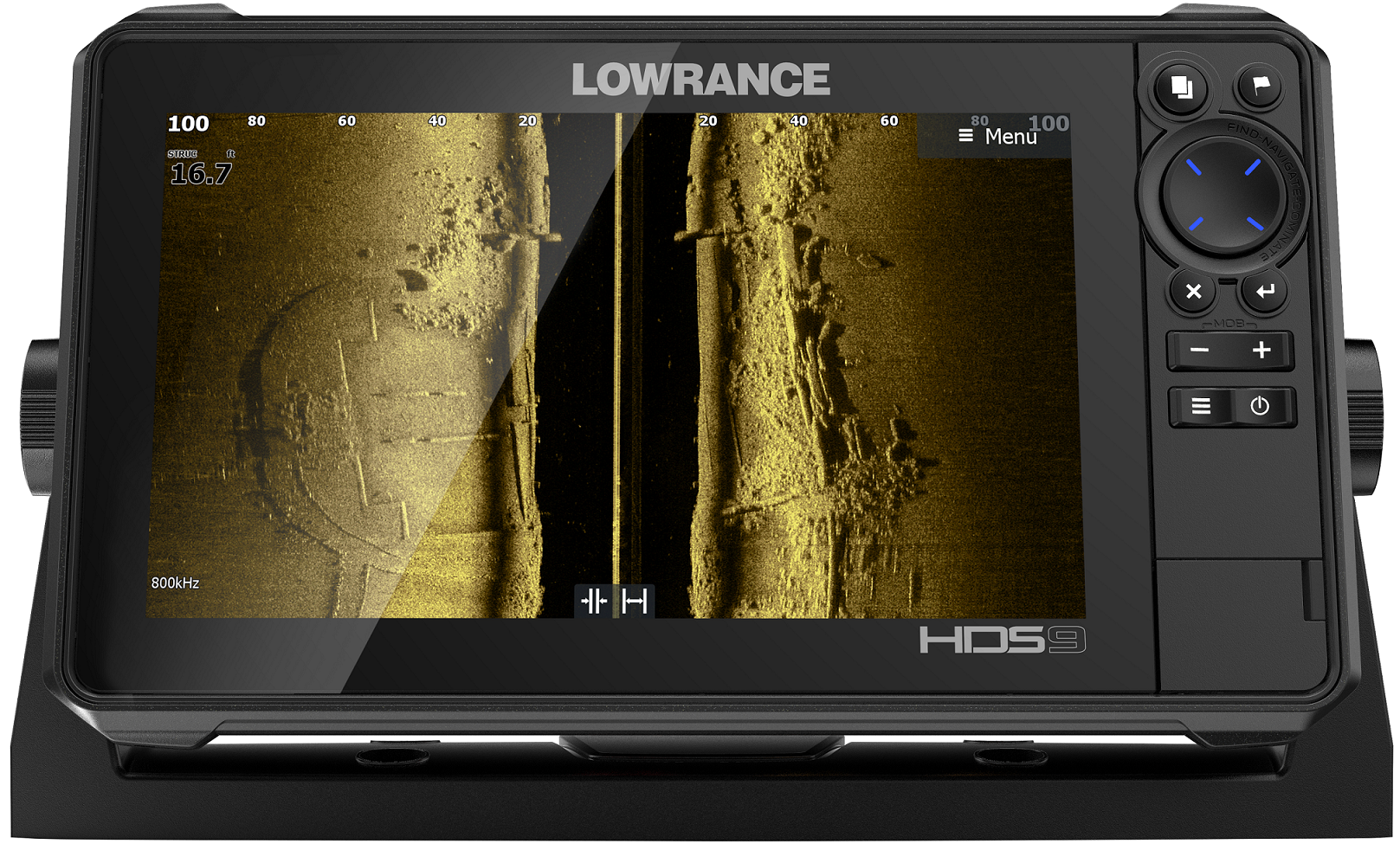

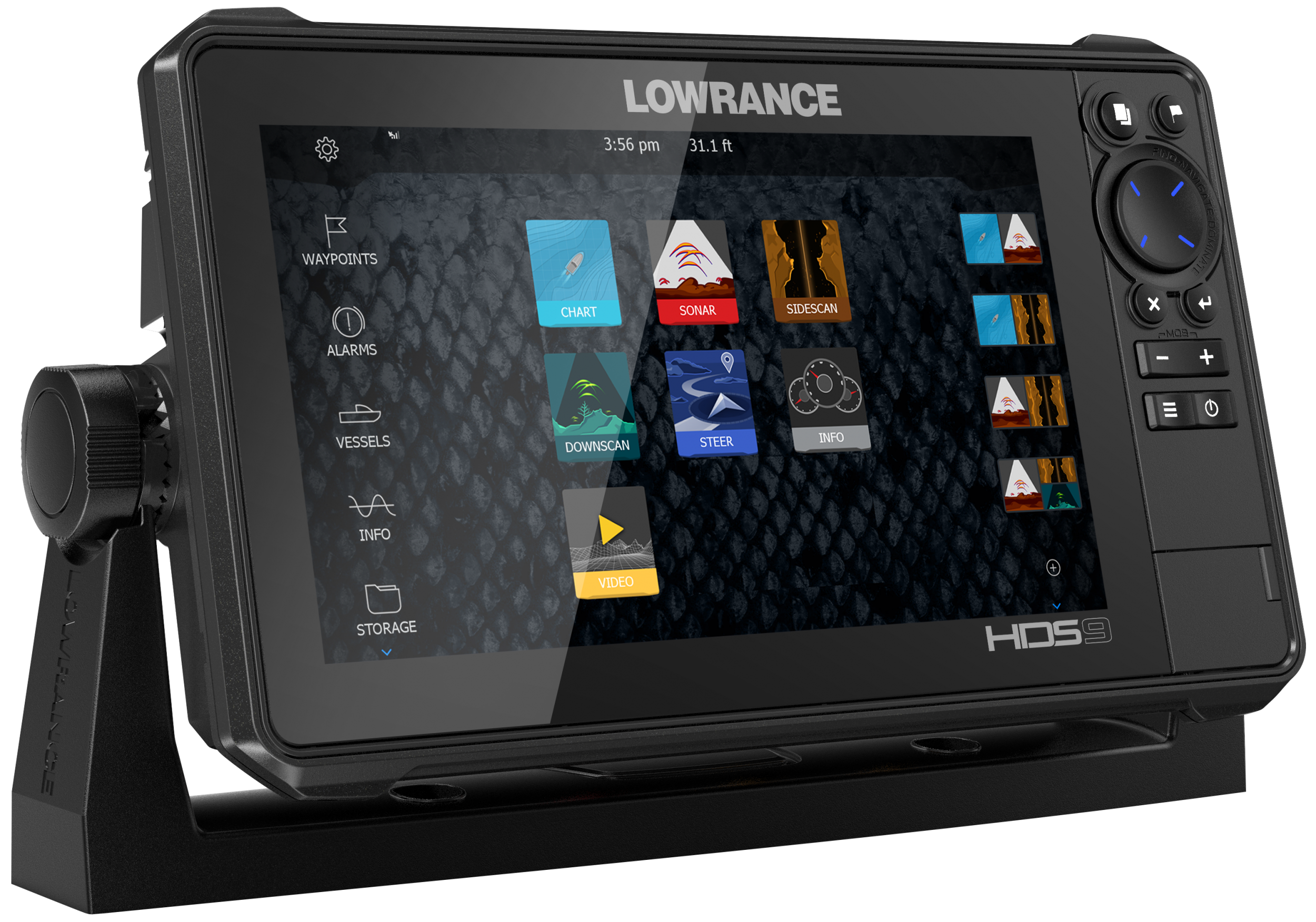

Lowrance HDS 9 LIVE 9" display with Active 3-1 Transd

Active 3-1 transom transducer included in the package.
  • Code: 000-14425-001
€ 1.479,00 € 2.072,00 -29%
Previous price: € 1.299,00

Year after year, HDS is chosen by professional anglers more than any other fish finder brand. HDS LIVE will continue this legacy by pushing beyond high-level performance and offering the best collection of innovative sonar features available, from new Active Imaging™ and StructureScan® 3D with Active Imaging to FishReveal™ and LiveSight™ real-time sonars. With HDS LIVE a new level of performance for fish finding is born.
Returning to your favorite fishing spot or finding a new one has never been easier, thanks to the best range of navigation functions ever integrated into the HDS Live display: among these, preloaded worldwide base map, C-MAP® Easy Routing, Navionics® Autorouting* and C-MAP Genesis Live cartography.

HDS LIVE makes being on the water easier with on-screen text messages and call notifications, offering an intuitive user interface that makes HDS LIVE even easier to use.
Featuring a high-resolution SolarMAX™ HD screen, HDS LIVE delivers industry-leading images that are always easy to view: from any angle, in direct sunlight or even through glasses with polarized lenses.
*Navionics subscription required

HDS is chosen by professional fishermen more than any other fish finder model. And it is not a case. HDS LIVE 9 continues this tradition with innovative features such as Active Imaging™, StructureScan® 3D with Active Imaging, real-time LiveSight™ sonar with forward and downward compatibility, Genesis Live cartography and much more*. The power of HDS LIVE is its wide range of sonar capabilities. HDS LIVE 9 offers excellent and extraordinary sonar performance thanks to Lowrance® CHIRP technology, but is distinguished by integrated support for Active Imaging technology and compatibility with StructureScan 3D with Active Imaging and LiveSight real-time sonar.

HDS LIVE 9 comes with the best navigation tools ever created for the HDS range, including C-MAP® Easy Routing and Navionics® Autorouting features, worldwide basemaps and the new C-MAP Genesis Live chart system, which allows anglers to draw maps with 1/2 foot contours in real time on the HDS LIVE 9 display.

Fish overlay function - overlays the image detected by the standard echo function on the HDI image.
Allows you to view fish on the bottom structure image.

Featuring a SolarMAX™ high-resolution HD screen, HDS LIVE 9 delivers industry-leading images that are always easy to view: from any angle, in direct sunlight or even through glasses with polarized lenses. HDS LIVE 9 offers powerful fish-finding sonars equipped with a high-performance dual-core processor, which ensures smooth and uninterrupted operation, touchscreen responsiveness, redraw speed and faster sonar updates. Designed to easily handle current technology and future upgrades, HDS LIVE additionally offers a wealth of integration options: from Power Pole® shallow water anchors to autopilot, 4G™ Broadband Radar, SonicHub®2 audio, and to the SiriusXM® Audio and Marine Weather module.


Active Imaging™ 3-in-1 (CHIRP/Side/Down) sonar ready
Active Imaging™ 2-in-1 (Side/Down) sonar ready
StructureScan® 3D with Active Imaging enhancements (available Fall 2018)
LiveSight™ real-time sonar compatible
Smartphone notifications
High-performance dual-core processor
C-MAP® Genesis Live on-screen cartography
Intelligent display of FishReveal™ targets
SolarMAX™ 9-inch high-resolution multitouch screen with the widest range of viewing angles, readable even with glasses equipped with polarized lenses
World base map
C-MAP Easy Routing and Navionics Autorouting functionality
Dual-Channel CHIRP: Double sonar beam coverage from the same transducer
Live networked sonar: Greater water coverage and clearer fish identification from a network of CHIRP sonar transducers
Compatible with the SiriusXM® Marine Weather and Audio module
Wireless and Bluetooth® connectivity
Thermal mapping function that allows anglers to detect changes in water temperature to locate

Screen brightness > 1200 Nits
Refresh rate 10 Hz
Shock Vibration 100,000 cycles of 20 G
Supply voltage 12 v DC (10.8-17 VDC)
Safe compass 12" (300mm)
Screen resolution 1280 x 720
GPS receiver channels 16
NMEA 2000 1x Micro-C connectivity
SD card storage 2 micro SD cards up to 32GB
2 x 100 Mbit Ethernet ports, 6 max MFDs on one network
Warranty period 2 years + 3 additional years of upgrade options for a total of 5 years
Typical power consumption 2.0A @ 13V DC with full backlight, Active Sonar
Power consumption min 2.0A @ 13V DC with full backlight, Active Sonar
Max power consumption 2.9A @ 13VDC with full backlight, Sonar active
Position accuracy 20m RMS
Waypoints, routes, tracks 3000 Waypoints 100 Routes 100 Routes with a maximum of 10,000 points per track
First correction time 30s
Weight 4.14 lbs (2.00 kg)
Storage Temperature 4°F to 140°F (-20°C to 60°C)
Radar Compatibility Halo24 (Broadband) 3G (Broadband) 4H (Broadband) Dome Radar) Halo 3'/4'/6' (Open Array Compression Radar)
Temperature Operating Range 5°F to 131°F (-15°C to 55°C)
Recommended fuse rating 5A
Dimensions H x W x D 6.56 inches (166.7 mm) x 11.02 inches (280.0 mm) x 3.05 inches (77.7 mm)
Humidity 60°C, 95% relative humidity (RH) for 18 hours
Internal storage 8.0 GB internal
Viewing angles 80° top/bottom, 80° left/right
AIS Overlay of AIS and radar graph. Target ship details
Supported Charts C-MAP (MAX N, MAX N+) C-MAP Genesis C-MAP Precision Contour HD (AMER ONLY) Navionics (Gold, NAV+ Platinum+) Insight (Pro and HD)
Cartography included C-MAP US advanced basemap (AMER models) C-MAP World background (ROW models) Navionics basemap (AMER and ROW models)
Digital switching Czone, Naviop
DGPS correction, WAAS
Compliance with FCC approvals, Industry Canada, Radio Equipment Directive, ACMA, RSM
Mounting Type Gimbal Bracket Front Dash Flush Mount Rear Flush Mount Bracket
Bluetooth Built-in Bluetooth 4.0 with support for Bluetooth Classic
Sonar Compatibility Integrated: CHIRP Broadband Active Imaging DownScan Active Imaging SideScan Compatible with: SonarHub StructureScan StructureScan3D
Item WiFi Connectivity Internal 802.11b/g/n and compatible with WiFi-1 module
Waterproof rating IPX7 with closed door
PC Connectivity None
Autopilot Outboard PilotMotorGuide Xi5 / Xi3 Trolling Motor ** requires Motorguide PinPoint Gateway
Video Output: No Input: RCA composite video - single channel via optional adapter
Pure white LED backlight color
Multimedia SonicHub SonicHub2 FusionLink integrates any NMEA 2000 compliant Marine Audio product
Touchscreen Interface: Full multi-touch touchscreen keyboard: 8-way directional keypad Zoom +/- Exit Enter Waypoint Power / Light menu
NMEA 0183 sentences are supported


Sei interessato ad una offerta privata?
D. Buongiorno, leggo dalla descrizione che sono supportate le sentenze NMEA0183, ma nel manuale non c'è alcun riferimento a queste. Nello specifico vorrei sapere se lo strumento trasmette le stringhe GGA, DPT e DBT Grazie mille
R. 26-01-23 Buonasera, confermo ha porta di comunicazione in NMEA0183, sono disponibili anche quelle sentenze. Cordiali saluti. Luigi Bianchi
D. Salve, volevo sapere qual’e’ il modello in vendita….hds9 live gen 3? Che differenza ci sono tra le varie cartografie navionics? In quelle ad esempio da 139 manca qualcosa ?Esiste qualcosa senza abbonamento? A noi interessa quella del Tirreno, solo Italia.Scusate le domande forse un po’ stupide, ma la scelta è talmente vasta che non si capisce. Tempi di spedizione?Grazie Davide
R. 12-01-23 Buonasera, non esiste una versione HDS Live GEN3, solo HDS Live. Si tratta della versione attualmente in commercio da Lowrance. La cartografia è da acquistare a parte: https://www.painestore.it/navionics_regular_micro-sd/sd_card Codice per la carta del Tirreno NAU012R. Non esiste alcun abbonamento, deciderà Lei se e quando aggiornarla eventualmente. Tutto disponibile a stock, quindi consegna in ca 2/3 giorni lavorativi. Cordiali saluti. Luigi Bianchi
D. buongiorno volevo sapere se disponibile ecoscandaglio LOWRENCE HDS 9 LIVE GRAZIE
R. 27-10-22 Buongiorno, ancora un paio di pezzi disponibili. Non abbiamo poi aggiornamenti dal fornitore, sull'arrivo dei prossimi che abbiamo già in ordine. Conviene pertanto approfittarne. Cordiali saluti. Luigi Bianchi
D. Buonasera, mi servirebbe informazioni sulla sonda 3 in1 con Lowrance HDS 9 LIVE display 9" Active Imaging, vorrei sapere la sonda fino a che profondità arriva?
R. 26-10-22 Buonasera, indicativamente si raggiungono i ca 150 mt in modalità eco standard. Cordiali saluti. Luigi Bianchi
D. Salve . lowrance Hds live 9 : Domanda che potenza in uscita hanno le porte per quanto riguarda il traduttore supportato? . Non sono riuscito a trovare la risposta nel sito ufficiale lowrance. La ringrazio anticipatamente.
R. 03-03-22 Buon pomeriggio, gli HDS supportano trasduttori da 1kw sia singolo che doppio canale, quindi compatibili anche con B265 e B275. Cordiali saluti. Luigi Bianchi
D. Salve,la mia domanda riguarda il doppio canale chirp del lowrance hds 9 live,potrei quindi installare due trasduttori diversi ad esempio la 3 in 1 ed una b 150 m contemporaneamente?ringrazio anticipatamente distinti saluti
R. 07-01-22 Buonasera, sì esatto, confermo, è possibile collegare due trasduttori contemporaneamente, tranne trasduttori a due caneli Chirp tipo il B275LH-W. Cordiali saluti. Luigi Bianchi
D. Salve, solo lo schermo lcd del 9 pollici che misure ha precisamente? Grazie
R. 03-01-22 Buongiorno, dimensioni del LCD, ca 20cm x 11cm. Cordiali saluti. Luigi Bianchi
D. Buongiorno...sono in possesso di un Lowrance Elite 7TI e sto valutando la possibilita' di acquistare un HDS 9 Live. Sono in possesso di un trasduttore Totalscan e di un trasduttore Lowrance HDI Skimmer 50/200&455/800 Khz. Posso utilizzare questi due trasduttori? Perderei qualche funzione della macchina non acquistando il trasduttore Active 3 in 1? Grazie in anticipo....Giancarlo
R. 10-12-2021 Buongiorno, sì, entrambi compatibili con HDS Live, l'Active 3-1 è del tutto similare al TotalScan, ha prestazioni in termini di risoluzione e marcature leggermente superiori rispetto al TotalScan. Però il trasduttore 50/200, riesce a raggiungere profondità superiori grazie alla freq. di 50khz. Cordiali saluti. Luigi Bianchi
D. Buonasera, vorrei sapere da quanti watts è il trasduttore Active 3in 1 e se eventualmente HDS 9 Live può montare un trasduttore di poppa da 1 Kw. Grazie
R. 13-10-2021 Buonasera, purtroppo Lowrance non ha mai dichiarato palesemente la potenza del trasduttore, secondo nostre indiscrezioni, viste le prestazioni, pensiamo che sia paragonabile ad un 300watt circa. Al HDS Live si possono abbinare anche trasduttori da 1kw. Cordiali saluti. Luigi Bianchi
D. Salve, desidero sapere se per i principianti è complicato il settaggio ecoscandaglio 9 live con Trasduttore 3 in 1. Grazie
R. 10-10-2021 Buon pomeriggio, assolutamente no, ormai tutti i dispositivi sono abbastanza semplici per l'utilizzo, in modo particolare anche gli HDS Live. Se vuole può già scaricare il manuale in italiano nella sezione Documenti che trova sul nostro sito nella scheda del HDS 9. Cordiali saluti. Luigi Bianchi
D. Scusatemi è normale che lo strumento si surriscaldi durante l’accensione? Soprattutto lo schermo scotta molto al tatto…Amici che lo hanno riferiscono questo..Grazie per la curiosità e saluti
R. 02-05-2021 Buonasera, questo tipo di problemi è diffuso soprattutto se i display vengono installati sulle consolle delle imbarcazioni, molto esposti al sole per diverse ore. Ovviamente è una prerogativa comune a tutti i display touch, consigliamo a volte di diminuire leggermente la luminosità. Non ho mai avuto riscontri particolari su questi display di surriscaldamento. Cordiali saluti. Luigi Bianchi
D. salve volevo sapere se il prodotto ha garanzia italia grazie
R. 26-03-2021 Buon pomeriggio, certamente sì, garanzia Italia di due anni. Cordiali saluti. Luigi Bianchi
D. Le mappe sono incluse? Altrimenti quali consigliate e quando costano? Grazie, Dario
R. 15-12-2020 Buongiorno, cartografia NON inclusa, compatibile sia con CMAP che Navionics: https://www.painestore.it/navionics_carta_small_area_micro-sd_card_per_raymarine_lowrance_simrad https://www.painestore.it/c-map_cartografia_max_local_supporto_sd Cordiali saluti. Luigi Bianchi
D. Salve volevo sapere se ha la scheda mappe base e se non la ha dove la trovo. Poi io ne devo acquistare uno solo con le mappe senza sonda poiché ne ho una da 1kw e L altro completo. Si può avere un cavo mnea per usarli in coppia? Le due sonde la bt 260 e la 3 in uno possono darsi fastidio? Grazie
R. 29-11-2020 Buongiorno, per collegare contemporaneamente i due display Live, deve acquistare il cavo ethernet connettore giallo: https://www.painestore.it/cavo_ethernet_connettore_giallo_182_mt Per il trasduttore da 1kw, necessario sapere abbia già il connettore nero 9PIN xSonic oppure il precedente Lowrance 7PIN Blu, in quest'ultimo caso dovrà acquistare anche il cavo adattatore: https://www.painestore.it/simrad_7pin_blue_xdcr_to_9pin_black_adapter_1 Diversamente, se fosse di altra marca, dovremo valutare come procedere. Probabilmente, viste le frequenze in comune dei due trasduttori sulla 200khz, potrebbero interferirsi, consiglio quindi di utilizzare la funzione MID CHIRP per il display collegato con la Active 3-1. Cartografia in ogni caso inclusa: https://www.painestore.it/c-map_cartografia_max_local_supporto_sd Cordiali saluti. Luigi Bianchi
D. Buongiorno, essendo interessato all'acquisto dell' Elite 9 Le chiedo se lo stesso è compatibile con un trasduttore passante. Se si Le chiedo se può indicarmi il modello. Grazie mille
R. 18-11-2020 Buongiorno, sì certo, compatibile con diversi trasduttori, dipende dalle Sue esigenze in termini di massima profondità. Fra i più diffusi, B45 da 600w o B260 da 1Kw, oppure Chirp B150M da 300w o B265LH da 1kw. Cordiali saluti. Luigi Bianchi
D. Si tratta del modello di 3a generazione? L’ultimo disponibile? Grazie
R. 06-11-2020 Buonasera, sì certo, ultimissima generazione versione Live, in realtà la 4^ generazione. Cordiali saluti. Luigi Bianchi
D. Buon giorno Sig. Bianchi , ho provato ad inviarle 2 email con foto del mio hds 8 gen2 , ma sono ritornate come mail delivery ..., all'indirizzo info@painestore.it. posso farle alcune ulteriori domande prima di decidermi . Ritirate il mio usato hds 8 perfettamente funzionante con lo schermo parzialmente annerito? Se si quanto lo valutereste? Mi conferma che per quanto riguarda il trasduttore , utilizzando il mio attuale non avrei problemi con il nuovo 9 live, per quanto riguarda le prestazioni , o devo cambiare anche il trasduttore?Le ricordo che dovrebbe essere da 1kw e nel menu del hds mi fa vedere come Airmar M260 (10K). se necessario o utile il mio tel 3473814975 . Grazie per e sue risposte Paolo Ceccherini
R. Buonasera, non capisco come mai siano tornate indietro le mail, eventualmente le può inviare sull'altra mail info@paine.it Purtroppo non posso ritirare il Suo hds visto quanto mi ha indicato, ovvero con lo schermo parzialmente annerito. Confermo invece la compatibilità del Suo trasduttore con HDS Live. Dovrà prevedere un cavo di adattamento da 7 PIN Blu a 9 PIN nero: https://www.painestore.it/simrad_7pin_blue_xdcr_to_9pin_black_adapter_1 Cordiali saluti. Luigi Bianchi
D. Buongiorno possiedo un vecchio Hds 8 il cui schermo è parzialmente illeggibile ,volevo cambiare con il l’Hds 9live. Sulla barca ho installato un trasduttore da 1 kw ma non conosco né marca ne modello ,credo di avere bisogno dell’adattatore da 7 a 9 pin il 000-13313-001, voi eventualmente lo avete ? Ho delle carte Navionics posso sempre utilizzarle o mi conviene cambiarle? Anche se vorrei mantenere lo storico che ho. Cos’altro debbo sapere per non sbagliare acquisto? Avete qualche tutorial per imparare ad usarlo al meglio? Grazie per la vostra risposta.
R. Buonasera, se il trasduttore è un 7 PIN blu che era collegato al precedente HDS, confermo, necessario proprio quel modello di adattatore: https://www.painestore.it/simrad_7pin_blue_xdcr_to_9pin_black_adapter_1 Per quanto riguarda la carta, purtroppo il formato è differente, la Sua era una SD Card, mentre il nuovo Live lavora con carte MicroSD. Potrebbe eventualmente spedirci la Sua carta, così potremo proporLe una nuova in buy back, al prezzo di 108,00 anzichè 204,00 con tutto il mediterraneo. Non abbiamo tutorial per l'utilizzo dello strumento. Cordiali saluti. Luigi Bianchi
D. HDS-9, quale profondità si può raggiungere e con quale trasduttore?
R. Buon pomeriggio, indicativamente con un trasduttore da 1kw come il B260 si raggiungono i ca 400/450metri. Cordiali saluti. Luigi Bianchi
D. Buongioro Vorrei sapere se l hds live è compatibile con la sonda total scan che gia monto in barca sotto hds carbon
R. Buongiorno, sì certo, confermo la compatibilità. Cordiali saluti. Luigi Bianchi
D. Vorrei aquistare per pesca bolentino 500 600 mt. Con trasduttore poppa È valido per quelle profondita.
R. Buongiorno, assolutamente no, con un trasduttore da 1Kw tipo TM260 siamo intorno ai 300/350mt. Cordiali saluti. Luigi Bianchi
D. Accettate eventuale permuta con un Lowrance elite 7' chirp di 2 anni?
R. Buongiorno, sì possiamo pensare di farlo, dovremmo però riceverlo prima di inviarLe il Carbon così possiamo fare una valutazione. Cordialmente. Luigi Bianchi
