Raymarine P79 Indoor-Geber

(0)
Faq
Haben Sie Fragen zu diesem Produkt?
Hier finden Sie die Antworten, die Sie suchen.
CH 190,57 CH 216,92 -12%

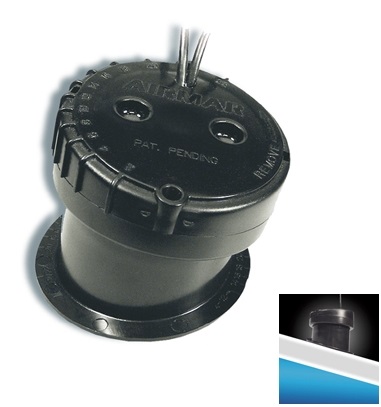

RAYMARINE P79 INNENGEBER
600-W-Innenraum-Kunststoffwandler

Frequenzen: 50-200 kHz

Zweifrequenzwandler für die interne Montage im Ölbad, 600 W Leistung, kompatibel mit den neuen Instrumenten der Raymarine a/c/e Serie.

Produktnummer: A80170

Zu berücksichtigende Faktoren bei der Auswahl eines Wandlers
Um den für Ihre Bedürfnisse am besten geeigneten Wandler zu ermitteln, sollten Sie folgende Faktoren berücksichtigen:

Material
Als erstes muss das Material bestimmt werden, aus dem der Wandler besteht.
Für Rümpfe aus Fiberglas oder Metall wird der Kunststoffwandler empfohlen.
Für Aluminium- oder Stahlrümpfe wird der Edelstahl-Geber empfohlen.
Für Rümpfe aus Fiberglas oder Holz wird der Bronzewandler empfohlen.

Ausdehnendes Holz kann Kunststoffgeber beschädigen und zu Undichtigkeiten führen. Der Einbau eines Edelstahlgebers in einen Metallrumpf erfordert die Verwendung einer Verkleidung, die Sie bei Ihrem Händler erhalten.

Installieren Sie keinen Metallwandler an einem positiv geerdeten Behälter.

Montageart
Die Art der Montage ist ebenfalls sehr wichtig.
Durchbruchgeber mit Verkleidungsblöcken bieten die beste Leistung, insbesondere bei hohen Geschwindigkeiten.
Durchbruchgeber sind ideal für Schleppschiffe, bei denen eine gute Leistung erforderlich ist und keine Vorsprünge am Rumpf vorhanden sind.
Interne Wandler sind direkt im Rumpf befestigt, die Leistung wird dadurch jedoch etwas reduziert.
Ausgangsleistung des Wandlers

Die Ausgangsleistung bezeichnet die Intensität, mit der der Wandler Signale aussendet, ausgedrückt in Watt RMS.

Höhere Vergrößerung erhöht die Chancen auf Fangergebnisse in tiefem Wasser oder bei schlechter Sicht. Sie ermöglicht es Ihnen außerdem, mehr Details wie kleine Fische und Strukturen zu erkennen.
Typischerweise gilt: Je höher die Leistung, desto größer die erreichbare Tiefe und desto besser die Zielauflösung durch Eliminierung von Oberflächenstörungen.

Frequenz
Die Genauigkeit, mit der das Echolot den Meeresboden und andere Objekte ortet, hängt auch von der anhand der Tiefe gewählten Frequenz ab. Raymarine-Tiefengeber verfügen über zwei Frequenzen: NIEDRIG oder HOCH .

HOCH
Die hohe Frequenz wird für flache Gewässer verwendet und ermöglicht präzisere Messwerte bei hohen Geschwindigkeiten. Bei dieser Frequenz tastet der Schallkopf einen kleineren Bereich ab, liefert aber mehr Details. Typischerweise werden weniger unerwünschte Echos und Störungen angezeigt, was zu einer besseren Zielerkennung führt.

NIEDRIG
Diese Frequenz wird in tiefen Gewässern eingesetzt. Wasser absorbiert Ultraschallimpulse langsamer, wodurch größere Bereiche abgedeckt werden können, bevor das Signal zu schwach wird. Dies führt zu einem größeren Erfassungswinkel und ermöglicht das Scannen eines größeren Meeresbodenabschnitts. Allerdings bedeutet dies auch eine geringere Auflösung und Zielauflösung sowie mehr Rauschen. Niedrige Frequenzen ermöglichen zwar eine tiefere Erkundung der Wassersäule, können aber auch zu einem weniger klaren Bild des Meeresbodens führen.

Generell empfiehlt es sich, für detailreiche Bilder in flachen Gewässern die hohe Frequenz zu verwenden und für größere Tiefen auf die niedrige Frequenz umzuschalten. Die ideale Lösung ist die Anzeige beider Frequenzen auf einem geteilten Bildschirm.

Winkel des Kegels
Der Wandler bündelt die übertragenen Wellen zu einem Strahl. Theoretisch werden die Impulse in einem Kegel abgestrahlt, der sich mit zunehmender Tiefe verbreitert. In der Realität variiert die Strahlform je nach Wandler, und die Impulse werden typischerweise auch nach außen abgestrahlt, wodurch Nebenkeulen entstehen. Die folgenden Abbildungen zeigen den tatsächlichen Verlauf der Impulse.

Niedrige Frequenzen haben einen größeren Abstrahlwinkel als hohe Frequenzen.
Für unsere Zwecke betrachten wir das Bild eines Kegels. Das Signal ist entlang der Kegelachse am stärksten und nimmt mit zunehmender Entfernung vom Zentrum allmählich ab. Größere Winkel erfassen einen größeren Bereich des Meeresbodens, allerdings auf Kosten der Auflösung, da sie die Sendeleistung streuen. Ein kleinerer Kegel kann die Sendeleistung stärker auf einen kleineren Bereich konzentrieren. Kegelwinkel sind bei niedrigen Frequenzen größer und bei hohen Frequenzen kleiner.
Zusammenfassend lässt sich sagen, dass ein breiterer Laserstrahl nicht nur Fische direkt unter dem Boot, sondern auch Fische in der Umgebung erfassen kann, allerdings mit geringerer Zielauflösung. Ein schmalerer Laserstrahl bündelt die ausgesendete Energie, um kleine Details wie Fische oder Bodenstrukturen präziser zu lokalisieren, scannt aber einen kleineren Wasserbereich.

Weitere Informationen finden Sie unter: www.raymarine.it
D compatibile con il i 40 bidata display?
R 20/10/25 Buongiorno, spiacente purtroppo non compatibile, personalmente sconsiglio di abbinare trasduttori da interno a strumenti tipo i40 o i50, troppo limitata la potenza. Cordiali saluti. Luigi Bianchi
D Salve è compatibile con Raymarine E120w?
R 02-07-25 Buongiorno, spiacente purtroppo non compatibile, l'E120 Wide per avere la funzione eco, necessitava della box fishfinder cod. DSM300. Cordiali saluti. Luigi Bianchi
D Salve Per la conformità dello scafo,sono costretto a montare un Trasduttore da interno, (lo spessore della resina è di circa 12 m/m) e mi è stato consigliato il P 79 . E' compatibile con strumento Lowrance Elite 7 ???.......( su fondali max 100 metri ) Grazie Verdecchia Elio
R 29-01-24 Buongiorno, per Elite 7 il trasduttore P79 compatibile è questo: https://www.painestore.it/lowrance_simrad_trasduttore_p79 connettore 7 PIN. Per sicurezza chiedo cortesemente se mi manda foto del fronte e retro del display perchè di prodotti serie elite ne sono state prodotte diverse e non vorrei sbagliare, grazie. Cordiali saluti. Luigi Bianchi
D Il P79 interni è compatibile con il modello Axiom9 ? Grazie
R 30-04-23 Buongiorno, compatibile solo versioni Axiom RV tramite cavo adattatore cod. A80489. Non compatibile con Axiom 9 NON RV. Cordiali saluti. Luigi Bianchi
D Buongiorno Io ho acquistato da poco una barca e all’interno ho eco e chart plotter Raymarine. L’ecoscandaglio e’ il modello ds500x fishfinder, accendendolo mi si visualizza sullo schermo la scritta “trasduttore disconnesso”. Vorrei sapere per questo modello esiste un trasduttore da interno scafo e se si quale modello,costo ed in quanto potete fornirmelo. Ho visto sul vostro sito il modello p79 codice A80170. Se possibile attendo sua mail o meglio ancora telefonata. Grazie Saluti L.Beggiato
R 30-03-23 Buongiorno, il trasduttore in oggetto è compatibile con il DS500X, onestamente però inizierei a valutare una sostituzione completa display e trasduttore. Cordiali saluti. Luigi Bianchi
D buongiorno volevo un informazione?...ho uno strumento hybrid touch E7D MDF volevo salere se il trasduttore p79 si connette direttamente allo strumento o se ha bisogno di un adattatore ingresso strumento a 7pin
R 16-05-22 Buongiorno, se mi conferma che una e7, versione D, allora sì, il trasduttore in oggetto si connette direttamente. Cordiali saluti. Luigi Bianchi
D Il trasduttore raymarine p79 da interno e’ compatibile con il tridata st60. Nel caso contrario che trasduttore potrei utilizzare?
R 22-12-2021 Buon pomeriggio, sconsigliamo di utilizzare trasduttori da interno per prodotti serie ST60 o i50, perchè a causa della potenza limitata dell'eco, ci è capitato in diverse occasioni che non riuscissero "a passare" lo scafo. Cordiali saluti. Luigi Bianchi
D Buona sera, vorrei sapere se il trasduttore da interno P79 è compatibile con il display i40 bidata. Grazie
R 08-07-2021 Buongiorno, non compatibile, sconsigliamo anche l'installazione di trasduttori da interno da abbinare a questo tipo di strumenti causa la limitata potenza della parte eco. Cordiali saluti. Luigi Bianchi
D Buongiorno sarei intenzionato all’acquisto del P79 se compatibile con la mia strumentazione . Display Raymarine serie E120 Classic anno 2007 con DSM300. Per altre indicazioni sono a completa disposizione. Grazie Saluti
R 09-06-2021 Buonasera, non questa versione, deve acquistare la seguente cod. E66008: https://www.painestore.it/trasduttore_da_interno_p79_1 Cordiali saluti. Luigi Bianchi
D Buonasera vorrei sapere se è compatibile con element 7s gps Grazie Andrea
R 11-04-2021 Buongiorno, purtroppo non compatibile. Per Element S, il trasduttore da interno è il seguente: https://www.painestore.it/raymarine_trasduttore_cpt-s_da_interno Cordiali saluti. Luigi Bianchi
D Volevo sapere se il trasduttore e’ compatibile con il mio raymarine “eSerie hybridtouch”. Nel caso negativo prego consigliare il relativo trasduttore interno da istallare. Saluti
R 01-02-2021 Buongiorno, tutto dipende esattamente dal modello del Suo Hybrid Touch, alcuni non accettavano nessun tipo di trasduttore. Avrei necessità quindi di sapere il modello esatto. Cordiali saluti. Luigi Bianchi
D Buon giorno, volevo sapere se il trasduttore e compatibile con raymarine multifunction display-a series 7'' A75 MFD wi-Fi e se ho bisogno di qualche adattatore x la connessione Grazie Cordiali saluti Mauro Berti
R 16-01-2021 Buonasera, gli A75 non possono accettare il collegamento diretto di trasduttori eco, necessaria una box esterna CP370: https://www.painestore.it/modulo_fishfinder_cp_370 Cordiali saluti. Luigi Bianchi
D Salve volevo sapere ma questo trasduttore è compatibile con dragonlfy 5 pro? In caso rispetto al trasduttore di poppa le prestazioni sono superiori? Grazie
R 07-12-2020 Buongiorno, purtroppo no, i Dragonfly sono compatibili solo con CPT-DVS, CPT-70 e 80. Cordiali saluti. Luigi Bianchi
D Buongiorno. Ho un Raymarine a Series a67 (E70163). E' compatibile il trasduttore P79 da interno presente sul vs sito? Ho bisogno di spinotti adattori per collegarlo allo strumento ? Mi conferma che il cavo è lungo 10 mt? Grazie
R 24-11-2020 Buonasera, confermo la compatibilità del P79 in oggetto con A67. Non necessita di cavi supplementari di adattamento, cavo lungo 10mt. Cordiali saluti. Luigi Bianchi
D Buongiorno, la disturbo ancora per sapere se questo trasduttore va bene sul c80 con modulo 300 , visto che quello che ho a pompa perde spesso segnale al di sopra dei 4/5 nodi e non legge per niente alla profondità di 1,80 metri. Grazie
R 06-11-2020 Buongiorno, normale che il trasduttore di poppa perda il segnale oltre i 4 nodi. Il P79 in oggetto non è compatibile con il DSM 300, dovrà valutare il P79 cod. E66008: https://www.painestore.it/trasduttore_da_interno_p79_1 Tenga conto però che tutti i trasduttori da interno riducono le prestazioni eco di ca un 30%. Cordiali saluti. Luigi Bianchi
D Buonasera, volevo sapere la lunghezza del cavo in dotazione, e la conferma della compatibilità con la seria A già con eco. GRAZIE ANGELO MULTARI
R Buongiorno, il cavo è lungo ca 10 metri, confermo compatibile solo con versione A77, non con A78. Cordiali saluti. Luigi Bianchi
