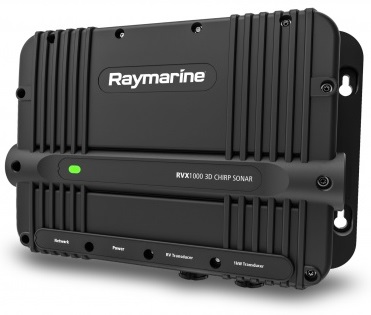

Raymarine RVX1000 Realvision Chirp-Modul

Das Sonar RVX1000 bietet die gesamte Leistung und alle Funktionen des Raymarine Axiom Pro in einem extern montierten Blackbox-Sonarmodul. Ausgestattet mit Raymarines preisgekrönten Technologien RealVision 3D, CHIRP SideVision und DownVision sowie einem leistungsstarken 1-kW-Zweikanal-CHIRP-Empfänger ist das RVX1000 eine vielseitige Sonarlösung für die Küsten- und Hochseefischerei.
Leistungsstarkes All-in-One-Echolot

All-in-One 5-Kanal-Fischfindermodul für Küsten- und Hochseefischerei.
RealVision 3D
CHIRP SideVision
CHIRP DownVision
Niedrigleistungs-, Hochfrequenz-CHIRP
Leistungsstarkes 1-kW-CHIRP-Sonar (Niedrig, Mittel, Hoch CHIRP, 50/80/100/160/200 kHz)

Fischfinder mit erweiterten Funktionen
Mit den naturgetreuen, klaren Bildern des RealVision 3D-Sonars lassen sich Strukturen leicht erkennen und Fische lokalisieren.
Bilder zurückspulen – Aufgezeichnete Sonarbilder können zurückgespult, pausiert und wiedergegeben werden, um Fische und Strukturen genauer zu betrachten und Wegpunkte einfach zu setzen.
Der TruZoom™ Vergrößerungsmodus enthüllt mehr Details ohne Auflösungsverlust.

Leistungsupdate
Leistungsstarke 3D-Sonar-Upgrade-Lösung für Raymarine eS- und gS-Serien-Multifunktionsdisplays.
Der dedizierte Quad-Core-Prozessor des RVX1000 ermöglicht es, dass Displays der vorherigen Generation mehrere Sonarkanäle gleichzeitig anzeigen können, ohne die Leistung zu beeinträchtigen.

TECHNISCHE DATEN

RealVision 3D-Sonar (CHIRP SideVision und DownVision, Hochfrequenz-CHIRP, 3D-Sonar) + 1 kW Hochleistungs-CHIRP
Hochfrequenz-CHIRP-Sonar: Tiefe = 900 Fuß | DownVision = 600 Fuß | SideVision = 300 Fuß (Backbord und Steuerbord) | 1 kW = 5000 Fuß
Anschlüsse: 1 x RVX-Anschluss = 25-poliger RealVision-Stecker | 1 x 1-kW-Anschluss = 11-poliger 1-kW-Stecker | 1 x Stromanschluss | 1 x RayNet-Anschluss

Nennversorgungsspannung 12 V und 24 V DC
Betriebsspannungsbereich 10,8 bis 31,2 V DC
Leistungsaufnahme 10,4 W (maximal)
Stromstärke: 2,4 A (Spitzenwert); 1,2 A (Effektivwert)
Sicherungen/Leistungsschalter 5:00 Uhr
Wasserdichtigkeitsklasse IPX6/IPX7
Betriebstemperatur -25 °C bis +55 °C (-13 °F bis 131 °F)
Lagertemperatur –30 °C bis +70 °C (-30 °F bis +158 °F)

Multifunktionsdisplay-Kompatibilität RVX1000
Axiom / Axiom Pro (LH3.4.xx oder höher) kompatibel mit vollem Funktionsumfang
eS-Serie / gS-Serie (LH3.4.xx oder höher) Kompatibel mit vollem Funktionsumfang

Kompatibilität der Wandler

Optionen für den Realvision 25-Pin-Geber
RealVision™-Wandler Direkter Anschluss an 25-poligen Port
CPT-S-Wandler A80490 Adapter für den Anschluss an 25-poligen Port
DownVision™-Geber A80490 25-poliger Anschlussadapter

1-kW-11-PIN-WANDLERSOPTIONEN
Airmar CHIRP Direktanschluss an den 11-poligen Anschluss. Bei Verwendung nur eines Teils eines Airmar-Geberpaares (z. B. B175) ist der Adapter A80328 zu verwenden.
Airmar 50/200 kHz CP370 Anschlussadapter A80496 auf 11-poligen Anschluss
Der integrierte Airmar 50/200-kHz-Anschluss wird vom RVX1000 nicht unterstützt. Airmar-Geber mit integriertem Anschluss sind nicht-differenziell und daher nicht mit der Pinbelegung des 1-kW-Anschlusses des RVX1000 kompatibel.
HINWEIS: Axiom Y-Kabel werden vom RVX1000 nicht unterstützt.
