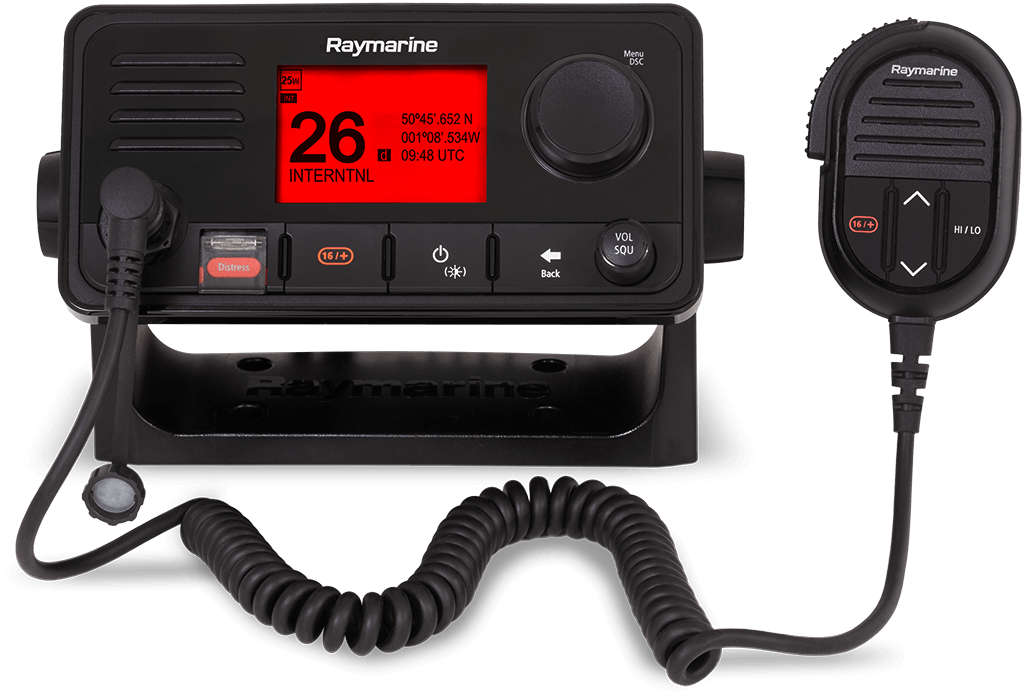

Raymarine VHF Ray 73 mit AIS und GPS

UMWELTSPEZIFIKATIONEN
Betriebstemperatur -20 °C (-4 °F) bis +60 °C (140 °F)
Lagertemperatur -25 ºC (-13 ºF) bis +70 ºC (158 ºF)
Relative Luftfeuchtigkeit 95 %
Wasserdicht IPx6 & IPx7
Anschlüsse: 1 NMEA 0183 | 1 SeaTalkng® | NMEA 2000 | 1 Frontmikrofonanschluss | 1 Anschluss für zweite Rückstation | 1 Audio (Cinch) | 1 GNSS-Antenne (GPS) (TNC)

STROMVERSORGUNG
Bemessungsversorgungsspannung 12 V DC (Verpolungs- und Überspannungsschutz)
Betriebsspannungsbereich 9 V DC bis 16 V DC
Stromverbrauch Weniger als 6 A bei Volllast (13,6 V)
Standby: 600 mA
Empfang: 2 A
Megafon: 3A (8 Ω) / 6A (4 Ω)

SENDER
Kanäle Alle US-amerikanischen, internationalen und kanadischen VHF-Seefunkbänder
Frequenzbereich 156,000 bis 157,425 MHz/155,500 bis 161,425 MHz (Private Kanäle)
Frequenzstabilität +/- 1,5 ppm
Kanalabstand 12,5 kHz
Ausgangsleistung: Niedrige Leistung – 1 W | Hohe Leistung – 25 W
Störaussendungen. Besser als –36 dBm bei 25 W (weniger als 0,25 µW).
Maximale Abweichung +/- 5 kHz
Antennenimpedanz 50 Ohm (typisch)

EMPFÄNGER
Empfängertyp: Doppelübersetzungs-Superheterodyn
Kanäle Alle US-amerikanischen, internationalen und kanadischen VHF-Seefunkbänder
Frequenzbereich 156,050 bis 163,275 MHz/155,500 bis 161,425 MHz (Private Kanäle)
Empfindlichkeit besser als 1 Mikrovolt EMF bei 20 dB SINAD
Rauschsperrenempfindlichkeit weniger als -2 dBµ EMF
Brummen und Rauschen weniger als –40 dB
Audioverzerrung weniger als 10 %
Empfängerempfindlichkeitsdistanz — 119 dBm (0,25 µV) bei 12 dB SINAD (typisch)
Lokal — 110 dBm (0,7 µV) bei 12 dB SINAD (typisch)
Nachbarkanalselektivität größer als 70 dB
Störgeräuschunterdrückung größer als 70 dB
Intermodulationsunterdrückung größer als 70 dB

GNSS (GPS)
Kanäle 72
Kaltstart <2 Minuten
IC-Empfängerempfindlichkeit -167 dBm (Tracking) / -148 dBm (Erfassung)
GNSS-Kompatibilität: GPS | GLONASS | *Beidou
SBAS-WAAS-Kompatibilität | EGNOS | MSAS
Besondere Merkmale: Aktive Stör- und Interferenzreduzierung
Betriebsfrequenz: GPS L1 C/A | GLONASS L10F | Beidou B1
Automatische Signalerfassung
Automatische Aktualisierung des Almanachs
Geodätische Daten nach WGS-84 (alternativ über Raymarine Multifunktionsdisplays verfügbar)
Aktualisierungsrate 10 Hz (10 Mal pro Sekunde gleichzeitiges GNSS)
Interne Antenne: Keramikchip, der im oberen Bereich des Geräts angebracht ist.
Extern: Anschluss einer passiven Antenne über einen TNC-Stecker
Positionsgenauigkeit ohne SBAS: ≤ 15 Meter in 95 % der Fälle | Mit SBAS: ≤ 5 Meter in 95 % der Fälle
