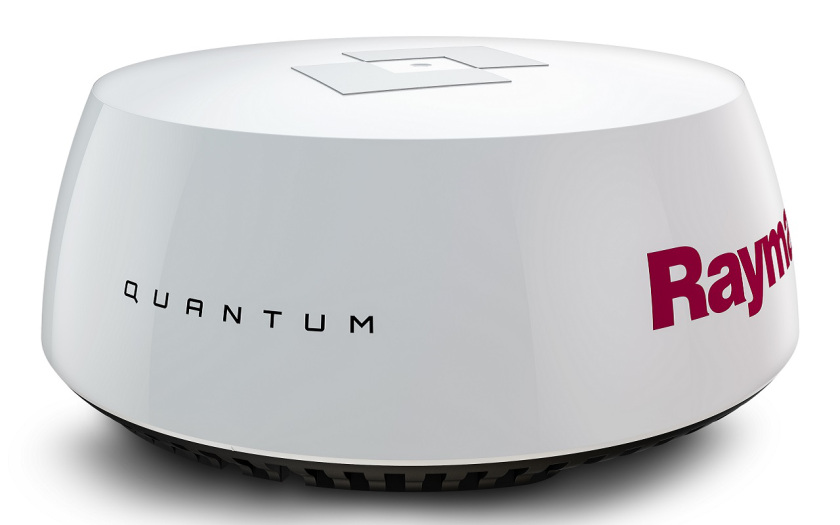

Radar WiFi Raymarine Quantum Q24C

Radar inalámbrico Raymarine Quantum™ CHIRP
El radar Raymarine Quantum, fabricado por FLIR, representa la próxima generación de radares marinos que incorporan tecnología de compresión de pulsos CHIRP.

El radar cuántico establece un nuevo estándar para radares compactos de estado sólido y ofrece imágenes superiores tanto a larga como a muy corta distancia. La conexión Wi-Fi integrada y un diámetro de cable menor simplifican la instalación, mientras que un nuevo diseño más ligero y eficiente energéticamente reduce las emisiones para mayor seguridad y permite un consumo de energía significativamente menor.

Imágenes de radar de calidad superior
La exclusiva tecnología de separación de objetivos avanzada ATX™ de FLIR permite visualizar objetivos como barcos, puntos de referencia, rocas, boyas y células meteorológicas con una resolución y una calidad de separación inigualables.
1 Radar cuántico 2 Radar de magnetrón tradicional



Compresión de pulsos CHIRP
Excelente detección a corta distancia y mayor detalle del objetivo con un cono de sombra de solo 6 m.
La compresión de pulsos CHIRP permite concentrar más energía en cada objetivo, lo que proporciona imágenes de mayor calidad a distancias mayores.

Detección de objetivos pequeños
La tecnología de compresión de pulsos CHIRP de Quantum identifica objetivos pequeños, apenas visibles, incluso cuando se encuentran cerca de ecos fuertes.
1. Quantum detecta el pequeño kayak incluso cerca de la masa del terraplén.

Visualización instantánea
La tecnología cuántica de estado sólido está lista para usarse en segundos, sin necesidad de un largo período de calentamiento.

Instalación simplificada
Conexión Wi-Fi sencilla entre Quantum y cualquier pantalla multifunción equipada con Raymarine LightHouse II.
El pequeño diámetro del cable de alimentación del Quantum permite su instalación en espacios reducidos.
Fácil de actualizar: los tornillos de Quantum están dispuestos como los de los radares de generaciones anteriores. El cable adaptador opcional de Quantum elimina la necesidad de instalar cables nuevos.

Diseño ligero y de bajo consumo energético.
Pesa un 50% menos que los radares de magnetrón tradicionales.
Emisiones seguras con el transmisor de radar de estado sólido de baja potencia de Quantum.
Consumo de energía extremadamente bajo (17 vatios en transmisión y 7 vatios en modo de espera).
Mayor duración de la batería del barco durante la navegación.

Características técnicas

Tensión de alimentación: 12 o 24 Vcc (Mín.: 10,8 V, Máx.: 31,2 V)
Conexión de red Wi-Fi o Ethernet por cable (RayNet).
Tipo de antena: matriz de parches
Consumo de energía: 17 W en transmisión; 7 W en modo de espera; 2 W en modo de reposo.
Alcance de 1/16 a 24 millas náuticas
Frecuencia de transmisión: De 9354 a 9446 MHz
Potencia máxima de salida: 20 W
Circulador dúplex
Ancho de pulso (3 dB) de 40 ns a 14,7 μs
Duración de CHIRP: De 400 ns a 20 μs.
Ancho de banda CHIRP de hasta 32 MHz
Ancho de banda de FI: 26 MHz
Ruido inferior a 4 dB
Alcance máximo: de 1/16 a 24 millas náuticas.
Ángulo del haz (nominal): 4,9º horizontal y 20º vertical.
Polarización horizontal
Resistente al agua con certificación IPX6.
Peso: 5,6 kg (12,3 libras)

• Dimensiones del radar cuántico (124,24 KB)
