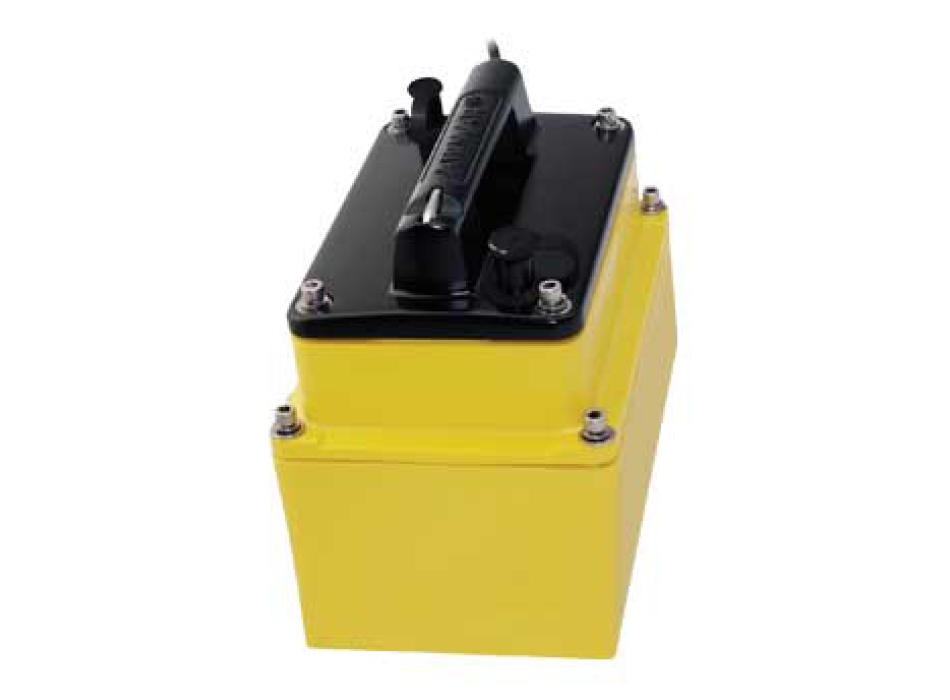

Transductor de chirrido Raymarine M265LH

(0)
Faq
¿Alguna pregunta sobre este producto?
Encontrarás las respuestas que buscas AQUÍ
€ 2.408,00 € 2.769,40 -13%
TRANSDUCTOR CHIRP RAYMARINE M265LH
Transductor de interior de 1 kW

Frecuencias: Baja: 40-75khz - Alta: 130-210khz

Transductor de casco M265LH
Profundidad
En Hull
Inclinación del casco = 0º a 25º
Cable enchufable CP450C
Uretano
Frecuencia: L=42-65 kHz, H=130-210 kHz
Potencia: 1kW
Bajo: ancho de haz de 25 a 16 grados
Alto: ancho de haz de 10 a 6 grados
Tipo de casco: solo fibra de vidrio
Número de producto: A80012

Factores a considerar al elegir un transductor

Para determinar el transductor más adecuado a sus necesidades, considere los siguientes factores:

Material
El primer punto a determinar es el material del que está hecho el transductor.
El transductor de plástico se recomienda para cascos de fibra de vidrio o de metal.
El transductor de acero inoxidable se recomienda para cascos de aluminio o acero.
El transductor de bronce se recomienda para cascos de fibra de vidrio o de madera.

La expansión de la madera puede dañar los transductores de plástico y provocar fugas. La instalación de un transductor de acero inoxidable en un casco metálico requiere el uso de un carenado, disponible a través de su distribuidor.

NO instale un transductor de metal en un recipiente con conexión a tierra positiva.

Tipo de montaje
El tipo de montaje también es muy importante.
Los transductores pasacascos con bloques carenados ofrecen el mejor rendimiento, especialmente a altas velocidades.
Los transductores pasacascos son ideales para remolcar embarcaciones donde se requiere un buen rendimiento y no hay protuberancias en el casco.
Los transductores internos están fijados directamente dentro del casco, pero el rendimiento se reduce ligeramente.
Potencia de salida del transductor

La potencia de salida se refiere a la intensidad con la que el transductor envía señales expresada en vatios RMS.

Una mayor potencia aumenta las posibilidades de obtener resultados en aguas profundas o con poca visibilidad. También permite ver con más detalle, como peces pequeños y estructuras.
Por lo general, cuanto mayor sea la potencia, mayor será la profundidad que podrá alcanzar, además de lograr la máxima separación de objetivos al eliminar el desorden de la superficie.

Frecuencia
La precisión con la que la sonda localiza el fondo y otros objetos también depende de la frecuencia seleccionada en función de la profundidad. Los transductores de profundidad Raymarine tienen dos frecuencias: BAJA o ALTA .

ALTO
La alta frecuencia se utiliza para aguas poco profundas y permite obtener lecturas más precisas a altas velocidades. Al usar esta frecuencia, el transductor escanea un área más pequeña, pero muestra mayor detalle. Normalmente, se muestran menos ecos no deseados y menos interferencias, lo que resulta en una mayor definición del objetivo.

BAJO
Esta frecuencia se utiliza en aguas profundas. El agua absorbe los pulsos ultrasónicos a menor velocidad, lo que permite cubrir áreas más extensas antes de que la señal se debilite demasiado. Esto resulta en un ángulo de cono más amplio, lo que permite escanear una mayor porción del fondo marino. Sin embargo, esto también implica menor definición y separación de objetivos, y mayor ruido. Si bien las frecuencias bajas permiten una exploración más profunda de la columna de agua, también pueden resultar en una imagen menos nítida del fondo marino.

En general, se recomienda usar la frecuencia alta para obtener una imagen detallada en aguas poco profundas y luego cambiar a la frecuencia baja para profundidades mayores. La solución ideal es mostrar ambas frecuencias en una pantalla dividida.

Ángulos del cono
El transductor concentra las ondas transmitidas en un haz. En teoría, los pulsos se irradian en un cono que se ensancha a medida que aumenta la profundidad. En realidad, la forma del haz varía según el transductor, y los pulsos también suelen irradiarse hacia afuera, produciendo así lóbulos laterales. Las siguientes figuras muestran una representación de la trayectoria real de los pulsos.

Las frecuencias bajas tienen un ángulo de haz más amplio que las frecuencias altas.
Sin embargo, para nuestros propósitos, consideraremos la imagen de un cono. La señal es más intensa a lo largo de la línea central del cono y disminuye gradualmente a medida que nos alejamos del centro. Los ángulos más amplios muestran una mayor porción del fondo marino, pero a expensas de la resolución, ya que dispersan la potencia del transmisor. Un cono más pequeño puede concentrar más la potencia de transmisión en un área más pequeña. Los ángulos del cono son más amplios a bajas frecuencias y más estrechos a altas frecuencias.
En resumen, un haz más amplio puede detectar no solo los peces directamente debajo de la embarcación, sino también los que la rodean, con una menor separación de objetivos. Un haz más estrecho enfoca la energía transmitida para localizar con mayor precisión pequeños detalles, como peces o la estructura del fondo, pero escanea una porción más pequeña del agua.

Para más información: www.raymarine.it
D Buongiorno mi hanno regalato trasduttore M265LH Chirp quale strumento posso abbinare? grazie buona giornata
R 31-05-22 Buongiorno, ad un qualunque display Raymarine Axiom, necessaria però anchela Box CP-470: https://www.painestore.it/modulo_fishfinder_cp_470 Cordiali saluti. Luigi Bianchi
