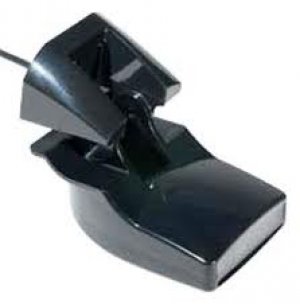

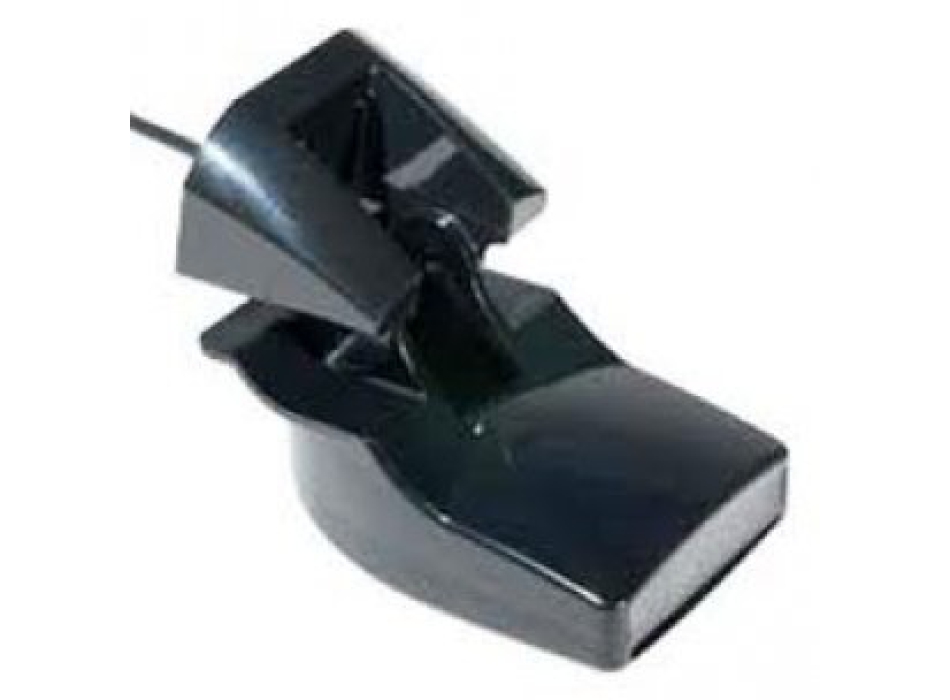

Garmin transducer biducer

(0)
  • Code: 010-10272-00
  • Brand : Garmin
Faq
Any questions about this product?
You'll find the answers you're looking for HERE
€ 69,00 € 77,00 -10%
GARMIN AFT TRANSDUCER
Biducer Depth / Temp 500w

Depth and temperature transducer compatible with all Garmin instruments of the 400, 500 and 700 series.

Characteristics:
Type of mounting: transom
Power: 500 watts
Cable length: 9 mt
Temp sensor: yes
Frequencies: 50-200khz


The factors to consider when choosing the transducer

To determine the transducer that best suits your needs, consider the following factors:

Material
The first point to determine is the material of which the transducer is made.
The plastic transducer is recommended for fiberglass or metal hulls.
The stainless steel transducer is recommended for aluminum or steel hulls.
The bronze transducer is recommended for fiberglass or wooden hulls.

Expanding wood could damage plastic transducers and cause a leak. Installing a stainless steel transducer in a metal hull requires the use of a fairing, available from retailers.

DO NOT install a metal transducer on a positively grounded boat.

Mounting type
The type of mounting is also very important.

Thru-hull transducers with fairing blocks offer the best performance, especially at high speeds.

Thru-hull transducers are ideal for tow boats where good performance is required and there are no hull protrusions.
Internal transducers are fixed directly inside the hull but the performance is slightly reduced.
Transducer output power

The output power refers to the intensity at which the transducer sends the signals expressed in watts RMS.

More power increases the chances of returning echoes in deep water or in poor visibility conditions. It also allows you to view more details such as small fish and structures.
Generally, the higher the power, the deeper you can reach, as well as achieving maximum target separation by eliminating surface noise.

Frequency
The accuracy with which the fish finder locates the bottom and other objects is also determined by the frequency selected based on the depth. Raymarine Depth transducers have two frequencies: LOW (low) or HIGH (high).

HIGH
The high frequency is used for shallow water and is used to obtain more accurate readings at high speeds. When using this frequency, the transducer scans a smaller area but displays more detail. Fewer unwanted echoes and less noise are usually displayed with higher target definition.

LOW
This frequency is used in deep water. Water absorbs ultrasonic pulses at a slower rate, and larger areas can be covered before the signal becomes too weak. The result is a wider cone angle that allows you to analyze a larger portion of the seabed. However, this also means less target definition and separation and more noise. Although low frequencies allow you to explore the water column more deeply, they may also result in an unclear bottom image.

In general, you should use the high frequency for a detailed image in shallow water and then switch to the low frequency for greater depth. The ideal solution is to display both frequencies on a double screen.

Corners of the cone
The transducer concentrates the transmitted waves in a beam. In theory, the impulses are radiated into a cone that widens with increasing depth. In reality, the shape of the beam varies according to the transducer and generally the pulses are also radiated outwards thus producing the side lobes. The following figures show a representation of the actual path taken by the pulses.

Low frequencies have a wider beam angle than high frequencies
However, for our purpose, we will consider the image of a cone. The signal is strongest along the center line of the cone and gradually decreases as it moves away from the center. Wider angles show a larger portion of the bottom at the expense of resolution, because they disperse the power of the transmitter. A smaller cone can concentrate the transmit power more in a smaller area. The cone angles are wider at low frequencies and narrower at high frequencies.
To summarize, a larger cone can detect not only fish directly under the boat but also surrounding fish with less target separation. A narrower cone concentrates the transmitted energy to more accurately locate small details, such as fish or bottom structure, but examines a smaller portion of water.

For more info: www.garmin.it
D Buonasera, questo trasduttore è compatibile con Garmin Gpsmap 723xsv? Il connettore da quanti pin è?
R 01-08-25 Buongiorno, spiacente purtroppo non compatibile, deve acquistare questo modello: https://www.painestore.it/garmin_trasduttore_biducer_poppa Se ha già il 723xsv, verifichi che nella confezione sia presente il cavo adattatore da 12 a 8 PIN: https://www.painestore.it/garmin_cavo_adattamento_da_12f_a_8m_pin Altrimenti deve acquistare anche quello. Cordiali saluti. Luigi Bianchi
D Buongiorno...riesco ad accoppiarlo con garmin 92 sv uhd???grazie
R 20-02-25 Buongiorno, spiacente purtroppo non compatibile, eventualmente può acquistare il modello equivalente 8PIN: https://www.painestore.it/garmin_trasduttore_biducer_poppa Necessario anche il cavetto adattatore da 8 a 12 pin: https://www.painestore.it/garmin_cavo_adattamento_da_12f_a_8m_pin Cordiali saluti. Luigi Bianchi
D Posseggo questo trasduttore sulla mia barca e vorrei sapere quali charplotter sono compatibili, lo spinotto è rotondo e ha 19 buchi. Grazie
R 02-11-24 Buongiorno, sicuramente, in realtà il connettore del trasduttore è versione a 6 PIN, troverà a circa 20cm dal connettore del suo ecoscandaglio, un diramazione con connettore del trasduttore. Compatibile con tutti i chartplotter, saranno necessari dei cavi di adattamento o Box, dipende dal modello di chartplotter che intende acquistare, mi faccia su quale intende orientarsi così poi le indico i cavi necessari. Cordiali saluti. Luigi Bianchi
D Buonasera desidero sapere se questo trasduttore potrebbe andarecon un echomap 5 s.Grazie
R 07-02-24 Buonasera, se intende echoMAP 50S, non è compatibile. Deve acquistare questo modello: https://www.painestore.it/garmin_trasduttore_biducer_poppa_77200 Cordiali saluti. Luigi Bianchi
D Buongiorno, volevo sapere qual è o quali sono i trasduttori compatibili per il Garmin Garmin 820 xs Grazie 1000. Andrea
R 28-12-23 Aggiungo anche alla precedente risposta, che se non è interessato a particolari prestazioni da pesca, un trasduttore di poppa similare a quello in oggetto, è questo: https://www.painestore.it/garmin_trasduttore_biducer_poppa Cordiali saluti.
R 28-12-23 Buonasera, ve ne sono di diversi tipi, tutti i trasduttori con connettore Blu sono compatibili con 820xs, fra qui anche trasduttori da 1kw. I più diffusi sono GT15, GT23, B260, P319.... Cordiali saluti. Luigi Bianchi
D Buona sera avrei bisogno della sonda per Garmin 545s, volevo sapere se disponibile ed il prezzo. Distinti saluti.
R 11-09-23 Buonasera, confermo la compatibilità del trasduttore in oggetto con 521s / 545s. Cordiali saluti. Luigi Bianchi
D Buongiorno desidero sapere se queso trasduttore è compatibile con garmin straiker plus 7 XV Grazie
R 11-07-23 Buongiorno, non compatibile questa versione, dovrà acquistare questo: https://www.painestore.it/garmin_trasduttore_biducer_poppa_echo Cod. 010-10249-20 Cordiali saluti. Luigi Bianchi
D Buonasera vorrei sapere quanti pin sono presenti? È compatibile con l’echoMAP serie 50 e GPSMAP serie 500? Grazie mille.
R 05-07-23 Buon pomeriggio, è un connettore a 6 PIN (anche se visibili sono tre), non compatibile con echoMAP 50S, non conosco invece la serie GPSMAP 500. Può indicarmi precisamente a quello modello lo deve abbinare? Grazie. Cordiali saluti. Luigi Bianchi
D Buongiorno avrei bisogno di sapere se questo trasduttore è compatibile con Striker 5DV, se no chiedo cortesemente se potete indicarmi il giusto trasduttore. Grazie
R 04-01-23 Buongiorno, il trasduttore corretto che attivi tutte le funzionalità dello Striker 5CV è il GT20 4 PIN: https://www.painestore.it/garmin_trasduttore_gt20-tm_77200_e_dv Cordiali saluti. Luigi Bianchi
D Buona sera sono il possessore di un ecoscandaglio Garmin fish Finder 140 potrei sapere gentilmente se il traduttore in questione è compatibile col mio strumento? Grazie
R 21-10-22 Buongiorno, purtroppo il 140 lavorava su freq. 80/200khz, quindi non compatibile con trasduttori attuali. Cordiali saluti. Luigi Bianchi
D È compatibile con garmin 521 e dove si trova l attacco?
R 30-06-22 Buonasera, compatibile solo con 521S, non con 521. Il connettore del trasduttore si trova a ca 20cm dal connettore grosso dietro al display. Cordiali saluti. Luigi Bianchi
D Buongiorno, cerco un trasduttore per Lowrance ELITE 5 CHIRP sonar. Potete aiutarmi?
R 23-06-22 Buonasera, di seguito link al sito: https://www.painestore.it/lowrance_trasduttore_hdi_83/200/455/800khz Connettore 7 PIN Blu. Cordiali saluti. Luigi Bianchi
D Buongiorno,ho un garmin Maps 421,vorrei sapere se questo trasduttore è compatibile con il mio Garmin 421 Maps. Grazie
R 19-05-22 Buonasera, compatibile solo se il Suo è un 421S, quindi con la S finale. Diversamente non ha possibilità di avere la funzione ecoscandaglio. Cordiali saluti. Luigi Bianchi
D salve quale è il trasduttore compatibile con il garmin 320c e avete anche lo spinotto per l'alimentazione ? quanto è il costo totale grazie .
R 17-05-22 Buonasera, confermo la compatibilità del trasduttore in oggetto con il Garmin 320C, purtroppo però non più reperibili i cavi di alimentazione. Cordiali saluti. Luigi Bianchi
D Salve è compatibile con il Garmin GPSMap 298 ?
R 30-04-22 Buongiorno, sì certo, confermo la compatibilità. Cordiali saluti. Luigi Bianchi
D quindi se capisco bene questo trasduttore codice: 010-10272-00 andrebbe bene anche per il garmin fishfinder 100 blue, senza bisogno di alcun elemento di raccordo. E' così? Grazie
R 14-03-22 Buonasera, sì, a pagina 6 del manuale viene spiegato come si collega il trasduttore: https://static.garmin.com/pumac/FishFinder100_OwnersManual.pdf In tutta sincerità però inizierei a valutare la sostituzione completa sia del trasduttore che del display con uno di nuova generazione. Cordiali saluti. Luigi Bianchi
D ho un vecchio garmin fisher 160 blue che vorrei riutilizzare questo strumento va bene ? Grazie
R 14-03-22 Buonasera, purtroppo non compatibile perchè l'eco lavorava su freq. 80-200khz e non 50-200khz come il trasduttore in oggetto. Cordiali saluti. Luigi Bianchi
D Buongiorno Volevo sapere se è compatibile con garmin FishFinder T140 grazie
R 13-02-22 Buonasera, purtroppo non compatibile e non più reperibili i trasduttori, perchè l'eco T140 lavorava stranamente sulla freq. di 80khz. Cordiali saluti. Luigi Bianchi
D Buonasera, volevo sapere se questo trasduttore è adatto al fishfinder 400c grazie
R 03-09-2021 Buongiorno, sì certo, confermo la compatibilità. Cordiali saluti. Luigi Bianchi
D Trasduttore Biducer da poppa 8 pin - Garmin si può montare su un Garmin echomap 50dv, grazie.
R 16-07-2021 Buongiorno, non il modello di questa inserzione, dovrà acquistare l'articolo cod. 010-10272-10: https://www.painestore.it/garmin_trasduttore_biducer_poppa Cordiali saluti. Luigi Bianchi
D Buonasera,volevo sapere se questo trasduttore è compatibile con il Garmin 550c? il connettore è a 4 PIN?
R 18-05-2021 Buonasera, non questa versione. Il 550c è compatibile con il seguente: https://www.painestore.it/garmin_trasduttore_biducer_poppa_echo Cordiali saluti. Luigi Bianchi
D Buonasera,volevo sapere se questo trasduttore è compatibile con il Garmin gpsmap 420. Grazie
R 25-04-2021 Buon pomeriggio, compatibile solo se si tratta di versione 420S, non con 420 senza "S" perchè non ha la funzione eco incorporata. Cordiali saluti. Luigi Bianchi
D Salve vorrei la conferma che questo trasduttore è ( https://www.painestore.it/garmin_trasduttore_di_poppa_in_plastica_per_421_521_720_cod_010-10272-00 ) è compatibile con Garmin GPS MAP 720s Grazie Sergio Torchia
R 17-04-2021 Buongiorno, confermo la compatibilità del trasduttore in oggetto con GPSMAP 720S. Cordiali saluti. Luigi Bianchi
D buongiorno e grazie per la risposta di prima...ma chiedo scusa se lo striker ha l'attacco 4 PIN e la sonda ha 4 PIN..perché prendere il cavo adattatore da lei suggerito da 8 a 4 PIN??
R 08-03-2021 Buon pomeriggio, non è così, il connettore del trasduttore ha 6 fori di cui utilizzati addirittura 3 ed è completamente differente dal connettore a 4 PIN Striker. Eventualmente, l'unico trasduttore bi frequenza per Striker è quello con freq. 77/200khz: https://www.painestore.it/garmin_trasduttore_biducer_poppa_echo Cordiali saluti. Luigi Bianchi
D buonasera sarei in procinto di acquistare uno striker 7...vorrei abbinare la sonda biducer 50 200 hz,non mi interessa il clear su...é possibile?..sia la sonda che lo stretto sono 4 PIN se non erro ,sono compatibili?
R 07-02-2021 Buonasera, certo, è possibile, necessario il cavo adattatore: https://www.painestore.it/garmin_cavo_adattamento_da_8_a_4_pin_1 Cordiali saluti. Luigi Bianchi
D Salve è compatibile con Garmin 720s ? Grazie
R 19-12-2020 Buongiorno, sì certo, confermo la compatibilità. Cordiali saluti. Luigi Bianchi
D Buonasera vorrei sapere se in trasduttore è adatto al Garmin 421Se a quanto ammontano le eventuali spese di spedizione Grazie Riccardo Del Carlo
R 07-12-2020 Buongiorno, certamente sì, confermo la compatibilità. Cordiali saluti. Luigi Bianchi
D Buonasera, posso sapere gentilmente se questo trasduttore è compatibile con il GPS Element 7 s? Grazie
R 01-12-2020 Buon pomeriggio, purtroppo no, compatibile solo con CPT-S: https://www.painestore.it/raymarine_cpt-s_trasduttore_poppa Cordiali saluti. Luigi Bianchi
D Salve, io ho un garmin fishfinder 320c ma mi manca il trasduttore. Avete qualcosa di compatibilie? Grazie mille
R 09-11-2020 Buon pomeriggio, confermo la compatibilità del trasduttore in oggetto con il Garmin 320C. Cordiali saluti. Luigi Bianchi
D salve ho un garmin 250c con una presa a 13 pin come faccio a montare il trasduttore 010-10272-00 se ha una presa a 6 pin grazie
R 06-07-2020 Buon pomeriggio, a circa 20cm dal connettore, seguendo il cavo, troverà una diramazione dei due cavi, uno di questi è appunto il cavo con connettore per il trasduttore. Cordiali saluti. Luigi Bianchi
D Salve è compatibile con ECHOMAP 42 Graize
R 09-05-2020 Buonasera, i trasduttori compatibili direttamente con echoMAP 42 DV o CV, sono i seguenti: https://www.painestore.it/garmin_trasduttore_biducer_poppa_echo https://www.painestore.it/garmin_trasduttore_gt20-tm_77200_e_dv Cordiali saluti. Luigi Bianchi
D Volevo sapere la differenza tra il trasduttore p 66 E il biducer E la cartografia G3 visione cosa cambia tra small,large,e regular Grazie
R 24-04-2020 Buongiorno, il P66 è un trasduttore da 600w con prestazioni migliori rispetto al biducer che è un 50w. La differenza fra le varie carte si riduce sulle aree di copertura. Per la Regular non Vision da 134,00 euro invece rispetto alle Vision, non ha foto satellitari, foto dei porti e navigazione in 3D. Cordiali saluti. Luigi Bianchi
D buongiorno, ho già acquistato da voi on -line in passato, con molta soddisfazione, ora vi chiedo gentilmente se questo "trasduttore " è compreso di cavo e se è compatibile con un garmin Fishfinder160C, bocchettone posteriore a 18 pin Ringrazio
R Buonasera, confermo la compatibilità del trasduttore in oggetto con Fishfinder 160. Attenzione però, perchè la connessione del trasduttore è a circa 20 cm dal connettore posto sul retro dello strumento, troverà una biforcazione con un altro connettore a 6 PIN. Cordiali saluti. Luigi Bianchi
D Ho un trasduttore comprato con un echo 501c , con un 4 pin , posso abbinarlo ad un striker 5 plus cs ?
R Buongiorno, sì certo, compatibile, può acquistare quindi lo Striker 5CV in versione senza trasduttore. Cordiali saluti. Luigi Bianchi
D Vorrei sapere se tale trasduttore è compatibile con Garmin fishfinder 320c e se bisogna aggiungere un cavo per l'alimentazione. Cordiali saluti Antonio Angelozzi
R Buonasera, il trasduttore in oggetto è compatibile con il Suo 320c. Il cavo di alimentazione serve per alimentare lo strumento, cosa che Lei dovrebbe già avere a bordo. Cordiali saluti. Luigi Bianchi
D SALVE HO BISOGNO DI TRASDUTTORE PER GARMIN 421S A 6 PIN. E' questo il modello? Grazie
R Buongiorno, confermo, questo modello è compatibile con 421S. Cordiali saluti. Luigi Bianchi
D salve vi avevo gia contattato per il trasduttore sopra citato sono riuscito a smontare il mio che porta il seguente codice 010-10171-00 pn: 31-347-1-02 rev 01 volevo sapere se il vostro é compatibile con il mio . l ecoscandaglio é un garmin fischfinder 240 blue grazie saluti
R Buongiorno, confermo la compatibilità. L'ecoscandaglio 240 blue è con freq. 200khz, il trasduttore originale cod. 010-10171-00 non è più in produzione, mentre quello da me proposto è un 50/200khz compatibile con diversi modelli di ecoscandagli Garmin. Cordiali saluti. Luigi Bianchi
D il trsduttore di cui sopra è compatibile con un garmin 420 se si è possibile montarlo incollato all'interno della barca grazie
R Buonasera, sì confermo, compatibile. Sconsiglio il montaggio interno scafo, rischia poi di doverlo buttare una volta incollato in caso non funzionasse a dovere. Cordiali saluti. Luigi Bianchi
D Salve, volevo chiederle se il trasduttore in questione è compatibile con l'ecoscandaglio Garmin echo 501 c. Grazie.
R Buonasera, non questo modello, dovrà acquistare il seguente: https://www.painestore.it/garmin_trasduttore_biducer_poppa_echo Cordiali saluti. Luigi Bianchi
D Salve, vorrei sapere se questo trasduttore è compatibile con il mod. 400c e se occorre acquistare anche un cavo adattatore per il suo collegamento. Grazie anticipatamente.
R Buongiorno, confermo la piena compatibilità di questo trasduttore con il Suo 400C, non necessita di cavo di adattamento, in quanto, a distanza di ca 30cm dal cavo in dotazione al 400C, troverà una diramazione per la connessione del trasduttore da 6 PIN femmina al cavo che ha un connettore a 6 PIN maschio. Cordiali saluti. Luigi Bianchi
D salve il trasduttore 010-10272-00 e compatibile con garmin fishfinder 240 red vorrei ordinarlo . grazie
R Buongiorno, da quello che sono riuscito a reperire come informazioni, pare che abbia frequenza 200khz, se riuscisse a confermarmi questo dato, direi di sì, è compatibile. Cordiali saluti. Luigi Bianchi
D salve. il trasduttore di poppa cod. 010-10272-00 è compatibile con ecoscandaglio garmin fishfinder 400c
R Buongiorno, certamente sì, confermo la compatibilità. Cordiali saluti. Luigi Bianchi
D salve volevo sapere se questo prodotto era appropriato per il mio garmin 250. Grazie
R Buongiorno, confermo la compatibilità. Cordiali saluti. Luigi Bianchi
D buonasera prima di procedere all'acquisto del Garmin trasduttore biducer Codice: 010-10272-00 di cui all'oggetto, volevo essere certo della compatibilità con il mio Garmin Fishfinder 340 C, inoltre una curiosità ,ho constatato che alcuni trasduttori varia il n° di pin, da 4 a 8,quale è la differenza ?,quelli a 8 pin danno più informazioni?? grazie
R Buongiorno, confermo, il modello di questa inserzione cod. 010-10272-00 è compatibile con il Suo 340C. La differenza rispetto agli altri è solo nel tipo di connessione e compatibilità con i vari modelli attualmente sul mercato, non si tratta di maggiori o minori informazioni. Cordiali saluti. Luigi Bianchi
