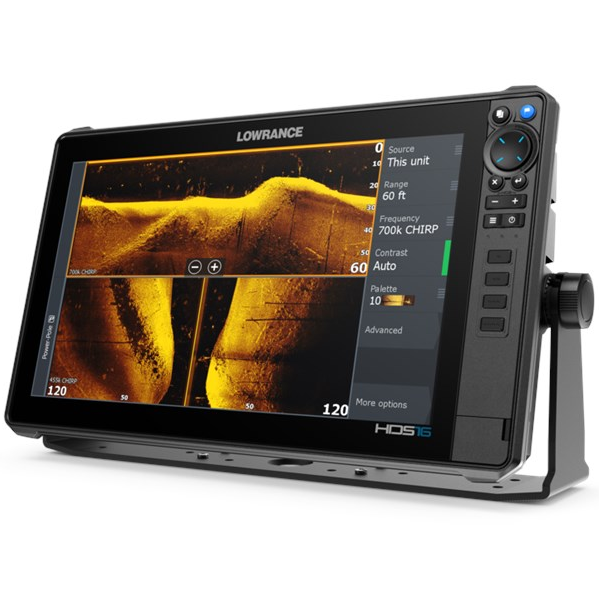

Lowrance HDS PRO 16 Display 16" Active Imaging HD

SPEZIFIKATIONEN

Anzeige
Betrachtungswinkel 80° oben/unten, 80° links/rechts
Reinweiße LED-Hintergrundbeleuchtung
Bildschirmhelligkeit > 1200 Nits, Bildschirmauflösung 1920 x 1080 Full HD

Physiker
Abmessungen (Höhe x Breite x Tiefe): 63,5 x 16,7 x 34,3 cm; Gewicht: 3,68 kg
Sicherheitskompass 12" (300 mm)
Montageart: Kardanhalterung, bündig montiert vorne am Armaturenbrett, bündig montiert hinten am Armaturenbrett

Konnektivität
Integriertes Bluetooth 4.0 mit Unterstützung für Bluetooth Classic
NMEA 20001x Micro-C-Konnektivität
Wi-Fi-Konnektivitätselement: Internes 802.11b/g/n und kompatibel mit dem WiFi-1-Modul
SD-Kartenspeicher: 2 microSD-Karten mit bis zu 32 GB
Ethernet-Anschlüsse: 2 x 100 Mbit/s, maximal 6 Multifunktionsdisplays an einem Netzwerk
Videoausgang: Kein Eingang: Composite-Video-Cinch – Einzelkanal über optionalen Adapter

Kartographie
Unterstützte Charts C-MAP Reveal C-MAP Discover C-MAP Reveal

Autopilot
Lenkmodi Kurs Richtung Wegpunkt Servolenkung Manövriermuster Kurs Richtung Wegpunkt Servolenkung U-Kurve C-Kurve Spirale Zickzack Quadrat Lazy-S

Elektrisch
Maximale Leistungsaufnahme 4,1 A bei 13 V DC mit voller Hintergrundbeleuchtung und eingeschaltetem Sonar.
Minimaler Stromverbrauch: 3,00 W bei 13 V DC mit voller Hintergrundbeleuchtung und eingeschaltetem Sonar.
Typischer Stromverbrauch: 3,00 W bei 13 V DC mit voller Hintergrundbeleuchtung und eingeschaltetem Sonar.
Versorgungsspannung 12V DC (10,8-17VDC)
Empfohlene Sicherungsnennleistung: 5 A

Umfeld
Betriebstemperaturbereich: -15 °C bis 55 °C (5 °F bis 131 °F)
Lagertemperaturbereich: -20 °C bis 60 °C (4 °F bis 140 °F)
Wasserdichtigkeitsgrad IPX7 bei geschlossener Kartenklappe; Luftfeuchtigkeit IEC 60945 Feuchte Hitze 66 °C bei 95 % relativer Luftfeuchtigkeit (48 Std.); Vibrationsfestigkeit 100.000 Zyklen bei 20 G

GPS
GPS16-Empfängerkanäle
DGPS-, WAAS-Korrektur
Bildwiederholfrequenz 10 Hz
Positionsgenauigkeit 20 m RMS
Zeit bis zur Reparatur: 30 Sekunden

Multifunktionsdisplay
AIS-Karte und Radarüberlagerung. Details zum Zielschiff.
Autopilot, Außenbordmotor NAC-1, NAC-2, Ghost-Trollingmotor, MotorGuide Xi5/Xi3-Trollingmotor **erfordert Motorguide PinPoint Gateway
Die Kartografie umfasste C-MAP World Background (ROW-Modelle) und Navionics-Basiskarte (AMER- und ROW-Modelle).
CzoneNaviop digitales Umschalten
Sonarkompatibilität: Integriert: CHIRP Broadband, Active Imaging DownScan, Active Imaging SideScan, Active Imaging HD DownScan, Active Imaging HD SideScan. Kompatibel mit: ActiveTarget, ActiveTarget2, S3100 SonarHub StructureScan, StructureScanHD StructureScan, 3D LiveSight (erfordert PSI-1-Modul).
GPS10 Hz GPS/GLONASS WAAS/EGNOS/MSAS
Interner Speicher 8,0 GB
MeteoSiriusXM über WM-3 (nur USA)SiriusXM über WM-4 (nur USA)
Multimedia SonicHub SonicHub2 FusionLink-Produkte alle NMEA 2000-kompatiblen Marine-Audioprodukte
Wegpunkte, Routen, Tracks: 3000 Wegpunkte, 100 Routen, 100 Trails mit bis zu 10.000 Punkten pro Trail

Andere
Benutzeroberfläche: Touchscreen: Vollständiger Multi-Touch-Touchscreen; Tastatur: 8-Wege-Steuerkreuz; Zoom +/-; Beenden; Eingabe; Menü; Wegpunkt; Strom/Beleuchtung
