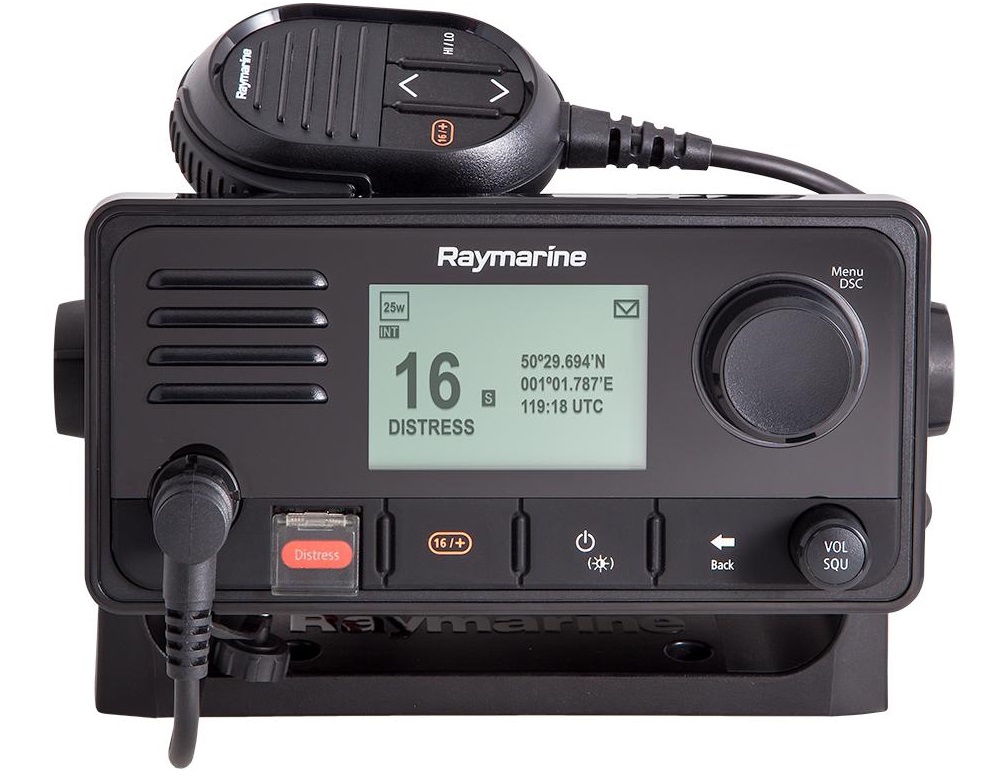

Radio VHF Raymarine Ray 63 con GPS

ESPECIFICACIONES AMBIENTALES
Temperatura de funcionamiento: -20 ºC (-4 ºF) a +60 ºC (140 ºF)
Temperatura de almacenamiento -25 ºC (-13 ºF) a +70 ºC (158 ºF)
Humedad relativa 95%
Resistente al agua IPx6 e IPx7.
Conexiones: 1 NMEA 0183 | 1 SeaTalkng® | NMEA 2000 | 1 conexión de micrófono frontal | 1 conexión de segunda estación trasera | 1 audio (RCA) | 1 antena GNSS (GPS) (TNC)

FUENTE DE ALIMENTACIÓN
Tensión nominal de alimentación: 12 V CC (protección contra polaridad inversa y sobretensión).
Rango de tensión de funcionamiento: de 9 V CC a 16 V CC.
Consumo de corriente: Menos de 6 A a plena potencia (13,6 V)
En espera: 600 mA
Recepción: 2 A

TRANSMISOR
Canales: Todas las bandas marinas VHF de EE. UU., internacionales y canadienses.
Rango de frecuencias de 156.000 a 157.425 MHz / de 155.500 a 161.425 MHz (canales privados)
Estabilidad de frecuencia +/- 1,5 ppm
Espaciado de canales de 12,5 kHz
Potencia de salida: Baja potencia - 1 W | Alta potencia - 25 W
Emisiones espurias Mejor que –36 dBm a 25 W (menos de 0,25 µW)
Desviación máxima +/- 5 kHz
Impedancia de la antena: 50 ohmios (típica)

RECEPTOR
Tipo de receptor: Superheterodino de doble conversión
Canales: Todas las bandas marinas VHF de EE. UU., internacionales y canadienses.
Rango de frecuencias de 156,050 a 163,275 MHz / de 155,500 a 161,425 MHz (canales privados)
Sensibilidad superior a 1 microvoltio de campo electromagnético a 20 dB SINAD
Sensibilidad de silenciamiento inferior a -2 dBµ EMF
Zumbido y ruido Menos de –40 dB
Distorsión de audio inferior al 10%
Distancia de sensibilidad del receptor: 119 dBm (0,25 µV) a 12 dB SINAD (típico)
Local: 110 dBm (0,7 µV) a 12 dB SINAD (típico)
Selectividad de canal adyacente superior a 70 dB
Rechazo de ruido espurio superior a 70 dB
Rechazo de intermodulación superior a 70 dB

GNSS (GPS)
Canales 72
Arranque en frío <2 minutos
Sensibilidad del receptor IC: -167 dBm (seguimiento) / -148 dBm (adquisición)
Compatibilidad GNSS: GPS | GLONASS | *Beidou
Compatibilidad con SBAS WAAS | EGNOS | MSAS
Características especiales: Bloqueo activo y reducción de interferencias.
Frecuencia de funcionamiento: GPS L1 C/A | GLONASS L10F | Beidou B1
Adquisición automática de señales
Actualización automática del almanaque
Datos geodésicos WGS-84 (alternativas disponibles a través de las pantallas multifunción de Raymarine).
Frecuencia de actualización de 10 Hz (GNSS simultáneo 10 veces por segundo)
Antena interna: Chip cerámico montado cerca de la parte superior de la unidad.
Externa: conexión de antena pasiva mediante conector TNC
Precisión de posicionamiento Sin SBAS: <=15 metros el 95% del tiempo | Con SBAS: <=5 metros el 95% del tiempo
