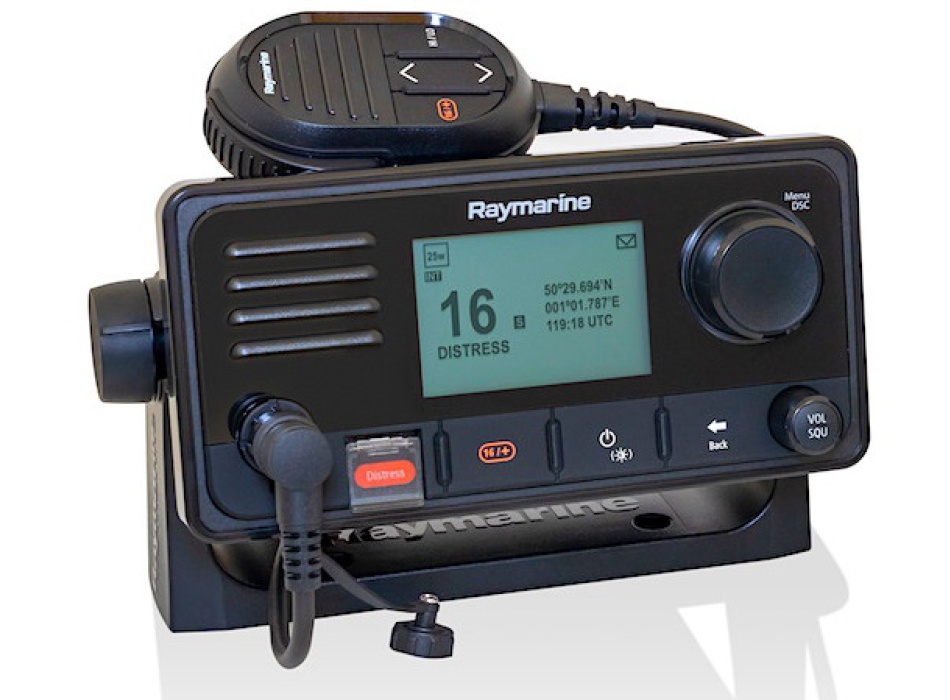

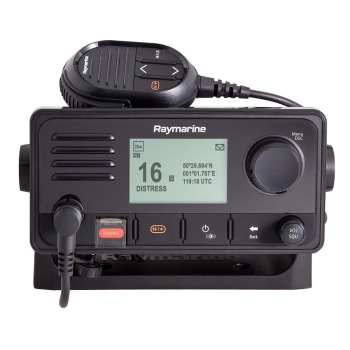

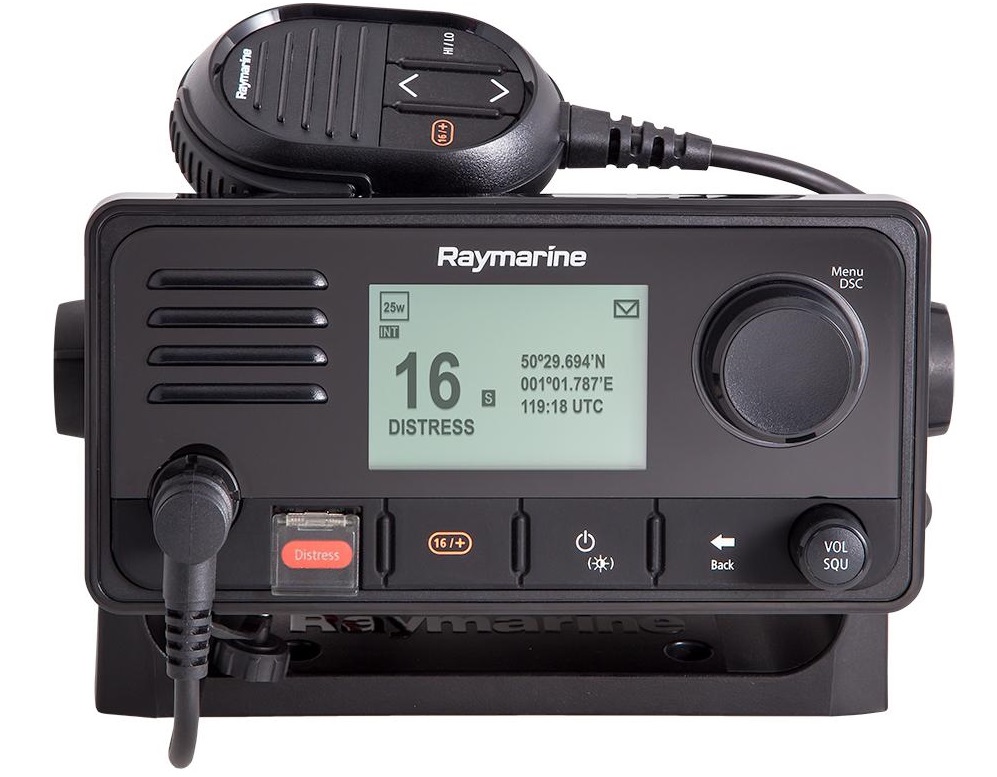

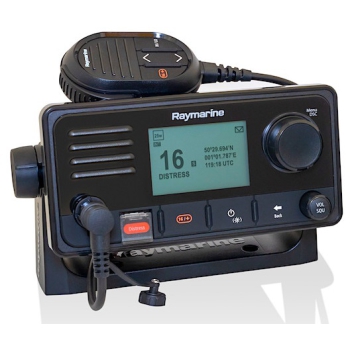

VHF Raymarine Ray 63 avec GPS

SPÉCIFICATIONS ENVIRONNEMENTALES
Température de fonctionnement : -20 °C (-4 °F) à +60 °C (140 °F)
Température de stockage -25 ºC (-13 ºF) à +70 ºC (158 ºF)
Humidité relative 95%
Étanchéité IPx6 et IPx7
Connexions : 1 NMEA 0183 | 1 SeaTalkng® | NMEA 2000 | 1 connexion microphone avant | 1 connexion station secondaire arrière | 1 audio (RCA) | 1 antenne GNSS (GPS) (TNC)

ALIMENTATION ÉLECTRIQUE
Tension d'alimentation nominale : 12 V CC (protection contre l'inversion de polarité et les surtensions)
Plage de tension de fonctionnement : 9 V CC à 16 V CC
Consommation de courant inférieure à 6 A à pleine puissance (13,6 V)
Veille : 600 mA
Réception : 2 A

ÉMETTEUR
Toutes les bandes VHF marines américaines, internationales et canadiennes
Gamme de fréquences : 156,000 à 157,425 MHz / 155,500 à 161,425 MHz (canaux privés)
Stabilité de fréquence +/- 1,5 ppm
Espacement des canaux : 12,5 kHz
Puissance de sortie : Faible puissance - 1 W | Haute puissance - 25 W
Émissions parasites : Meilleures que –36 dBm à 25 W (moins de 0,25 µW)
Écart maximal +/- 5 kHz
Impédance d'antenne 50 Ohm (typique)

RÉCEPTEUR
Récepteur de type double conversion superhétérodyne
Toutes les bandes VHF marines américaines, internationales et canadiennes
Gamme de fréquences : 156,050 à 163,275 MHz / 155,500 à 161,425 MHz (canaux privés)
Sensibilité supérieure à 1 microvolt (FEM) à 20 dB SINAD
Sensibilité du silencieux inférieure à -2 dBµ EMF
Ronflement et bruit inférieurs à -40 dB
Distorsion audio inférieure à 10 %
Distance de sensibilité du récepteur — 119 dBm (0,25 µV) à 12 dB SINAD (typique)
Local — 110 dBm (0,7 µV) à 12 dB SINAD (typique)
Sélectivité du canal adjacent supérieure à 70 dB
Réjection des bruits parasites supérieure à 70 dB
Réjection d'intermodulation supérieure à 70 dB

GNSS (GPS)
Chaînes 72
Démarrage à froid < 2 minutes
Sensibilité du récepteur IC : -167 dBm (suivi) / -148 dBm (acquisition)
Compatibilité GNSS : GPS | GLONASS | *Beidou
Compatibilité SBAS WAAS | EGNOS | MSAS
Caractéristiques spéciales : Réduction active du brouillage et des interférences
Fréquence de fonctionnement : GPS L1 C/A | GLONASS L10F | Beidou B1
Acquisition automatique du signal
Mise à jour automatique de l'almanach
Données géodésiques WGS-84 (alternatives disponibles via les écrans multifonctions Raymarine)
Fréquence de mise à jour : 10 Hz (10 fois par seconde, GNSS simultané)
Antenne interne : Puce céramique montée près du haut de l'appareil
Connexion externe : antenne passive via connecteur TNC
Précision de la position sans SBAS : ≤ 15 mètres dans 95 % des cas | Avec SBAS : ≤ 5 mètres dans 95 % des cas
