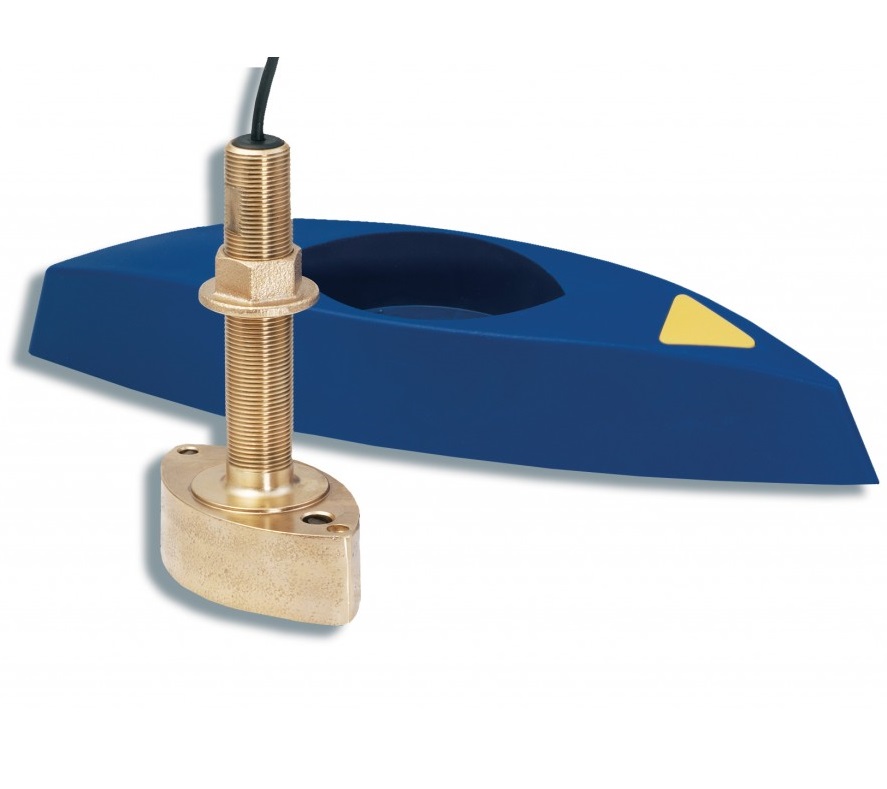

Transductor FURUNO B45 con bloque de carenado
Transductor de haz pasante de bronce de 600 W
Frecuencias: 50-200 kHz
Transductor de bronce de doble frecuencia para montaje pasacascos, 600 W de potencia, eco y temperatura, original de Airmar, compatible con los detectores de peces de la serie FCV de Furuno con conector de 10 pines.
Número de producto: B45
Factores a considerar al elegir un transductor
Para determinar el transductor que mejor se adapte a sus necesidades, tenga en cuenta los siguientes factores:
Material
El primer punto a determinar es el material del que está hecho el transductor.
Se recomienda el transductor de plástico para cascos de fibra de vidrio o metal.
Se recomienda el transductor de acero inoxidable para cascos de aluminio o acero.
Se recomienda el transductor de bronce para cascos de fibra de vidrio o madera.
La expansión de la madera puede dañar los transductores de plástico y provocar fugas. La instalación de un transductor de acero inoxidable en un casco metálico requiere el uso de un carenado, disponible en su distribuidor.
NO instale un transductor metálico en una embarcación con conexión a tierra positiva.
Tipo de montaje
El tipo de ensamblaje también es muy importante.
Los transductores pasacascos con bloques de carenado ofrecen el mejor rendimiento, especialmente a altas velocidades.
Los transductores pasacascos son ideales para embarcaciones de remolque donde se requiere un buen rendimiento y no hay protuberancias en el casco.
Los transductores internos se fijan directamente dentro del casco, pero su rendimiento se ve ligeramente reducido.
potencia de salida del transductor
La potencia de salida se refiere a la intensidad con la que el transductor envía señales, expresada en vatios RMS.
Una mayor potencia aumenta las probabilidades de obtener resultados en aguas profundas o con poca visibilidad. Además, permite ver más detalles, como peces pequeños y estructuras submarinas.
Por lo general, cuanto mayor sea la potencia, mayor será la profundidad que se puede alcanzar, además de lograr la máxima separación de objetivos al eliminar los obstáculos de la superficie.
Frecuencia
La precisión con la que el detector de peces localiza el fondo y otros objetos también está determinada por la frecuencia seleccionada en función de la profundidad. Los transductores de profundidad Raymarine tienen dos frecuencias: BAJA o ALTA .
ALTO
La alta frecuencia se utiliza en aguas poco profundas y permite obtener lecturas más precisas a altas velocidades. Al usar esta frecuencia, el transductor escanea un área más pequeña, pero muestra mayor detalle. Por lo general, se muestran menos ecos no deseados y menos interferencias, lo que resulta en una mayor definición del objetivo.
BAJO
Esta frecuencia se utiliza en aguas profundas. El agua absorbe los pulsos ultrasónicos más lentamente, lo que permite cubrir áreas más extensas antes de que la señal se debilite demasiado. Esto se traduce en un ángulo de cono más amplio, lo que posibilita escanear una mayor porción del lecho marino. Sin embargo, esto también implica menor definición y separación de objetivos, así como mayor ruido. Si bien las bajas frecuencias permiten explorar la columna de agua a mayor profundidad, también pueden generar una imagen menos nítida del lecho marino.
En general, conviene usar la alta frecuencia para obtener una imagen detallada en aguas poco profundas y luego cambiar a la baja frecuencia para mayores profundidades. La solución ideal es mostrar ambas frecuencias en una pantalla dividida.
Ángulos del cono
El transductor enfoca las ondas transmitidas en un haz. En teoría, los pulsos se irradian en un cono que se ensancha a medida que aumenta la profundidad. En la práctica, la forma del haz varía según el transductor, y los pulsos también suelen irradiarse hacia afuera, produciendo así lóbulos laterales. Las siguientes figuras muestran una representación de la trayectoria real que siguen los pulsos.
Las bajas frecuencias tienen un ángulo de haz más amplio que las altas frecuencias.
Sin embargo, para nuestros propósitos, consideraremos la imagen de un cono. La señal es más fuerte a lo largo del eje central del cono y disminuye gradualmente a medida que nos alejamos del centro. Los ángulos más amplios muestran una mayor porción del lecho marino, pero a costa de la resolución, ya que dispersan la potencia del transmisor. Un cono más pequeño puede concentrar la potencia de transmisión en un área menor. Los ángulos del cono son más amplios a bajas frecuencias y más estrechos a altas frecuencias.
En resumen, un haz más ancho puede detectar no solo los peces que se encuentran directamente debajo de la embarcación, sino también los que la rodean, aunque con menor separación entre objetivos. Un haz más estrecho concentra la energía transmitida para localizar con mayor precisión detalles pequeños, como peces o la estructura del fondo marino, pero abarca una porción menor de agua.
