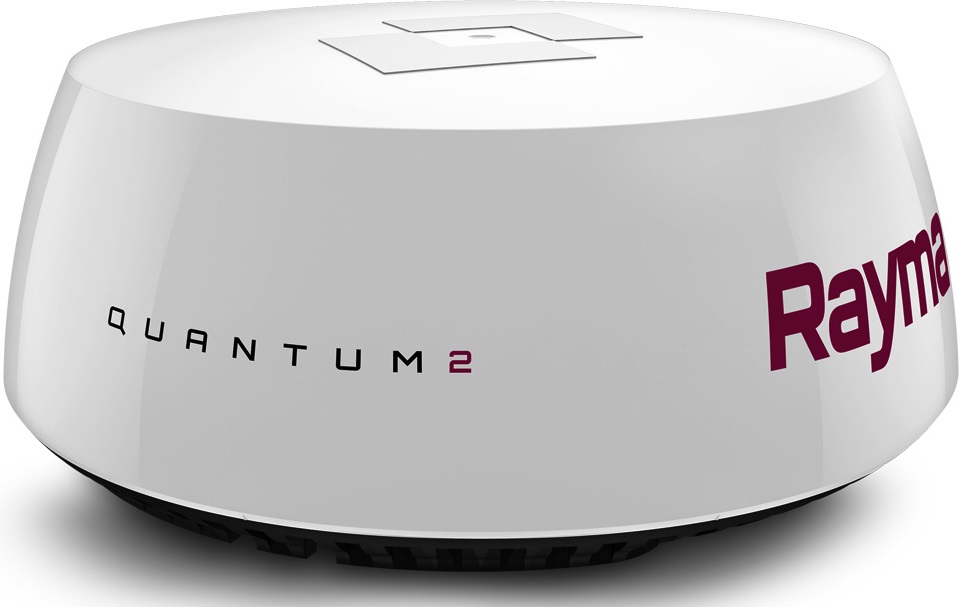

Radar Doppler Wi-Fi Raymarine Quantum2 Q24D

Découvrez le radar Quantum 2 de Raymarine, doté de la technologie anticollision Doppler. Ce radar à compression d'impulsions CHIRP Quantum 2 de nouvelle génération améliore la détection des cibles à courte et longue portée.

Grâce à un traitement Doppler avancé, le système détecte instantanément les contacts radar et les code couleur pour indiquer s'ils s'approchent ou s'éloignent. Quantum avec Doppler vous aide à distinguer les objets potentiellement dangereux lors de la navigation dans les zones à fort trafic.

Caractéristiques principales
L'affichage Doppler d'une cible en mouvement permet une meilleure perception de la situation en un coup d'œil.
Suivi de cible ARPA entièrement automatique, plus mode MARPA manuel
L'historique cible ajustable TrueTrails affiche l'historique des mouvements des contacts mobiles
La compression d'impulsions CHIRP détecte les contacts à une distance d'au moins 5 mètres, même en navigation par visibilité nulle.
Portée de 38 km pour la détection précoce du trafic, des aides à la navigation, des points d'atterrissage et des conditions météorologiques
Détection instantanée : Quantum démarre et est prêt à l'emploi en quelques secondes.
L'excellente réjection des interférences élimine le bruit causé par les transmissions radar provenant d'autres navires.
Installation facile grâce à la connectivité réseau Wi-Fi ou filaire fine
Facile à mettre à niveau : le Quantum 2 utilise le même schéma de fixation que les autres scanners Raymarine.
Léger et facile à installer : le Quantum pèse jusqu’à 50 % de moins que les radars à magnétron similaires.
Émissions sûres : montez Quantum partout à bord
Faible consommation d'énergie pour une autonomie prolongée de la batterie en navigation

Identifier facilement les cibles dangereuses
Le système de traitement des cibles Doppler du Raymarine Quantum 2 identifie et code couleur facilement les contacts radar, vous permettant de les reconnaître instantanément et de réduire le risque de collision.

TRAITEMENT DOPPLER CIBLE
Le radar Doppler est spécifiquement réglé pour détecter le changement de fréquence des échos renvoyés par des cibles mobiles et stationnaires.
Le Quantum 2 attribue ensuite un code couleur aux cibles mobiles pour indiquer si elles s'approchent ou s'éloignent.
Les cibles qui s'approchent sont colorées en rouge.
Les cibles qui s'éloignent sont colorées en vert.
Le code couleur des cibles facilite l'identification du trafic en mouvement parmi d'autres cibles stationnaires telles que les terres, les aides à la navigation et les navires stationnaires ou ancrés.

ACQUISITION ET SUIVI AUTOMATIQUES DES CIBLES
Le Quantum 2 acquiert et suit les cibles de manière entièrement automatique. Vous pouvez configurer des zones de sécurité ou d'alerte et recevoir des notifications pour tout nouveau contact radar y pénétrant. Le Quantum 2 commence automatiquement à suivre ces contacts et calcule leur cap, leur vitesse, leur point de rapprochement le plus proche, etc. Les contacts dangereux sont signalés par des alertes sonores et des graphiques clairs à l'écran.
Le Quantum 2 est également doté du nouvel affichage historique True Trails de Raymarine. True Trails permet de visualiser le sillage historique de chaque cible en mouvement. Ces informations supplémentaires facilitent l'interprétation des mouvements des autres navires et permettent de prendre des décisions de manœuvre intelligentes pour les dépasser en toute sécurité.

COMMENT FONCTIONNE LE RADAR DOPPLER
L'énergie des micro-ondes rebondit sur une cible éloignée, tout comme dans un radar conventionnel.
Les cibles mobiles renvoient un écho dont la fréquence est supérieure ou inférieure à celle de la transmission initiale.
Pour les cibles qui s'approchent, la fréquence augmente, car le front montant des échos de retour est reçu plus fréquemment à mesure que la distance à la cible diminue.
Pour les cibles qui s'éloignent, la fréquence diminue, car les échos de retour sont répartis de manière plus uniforme à mesure que la distance augmente.
Les radars Doppler sont conçus pour détecter ces petites variations de fréquence des ondes et les utiliser pour classifier les cibles mobiles.

Caractéristiques techniques

Dimensions:
Diamètre | Hauteur
541,0 mm | 209,5 mm
Poids : 5,6 kg
Tension d'alimentation : 12 V CC ou 24 V CC nominale
Minimum : 10,8 V CC | Maximum : 31,2 V CC
Consommation électrique : Mode émission (maximum) : 17 W | Mode veille : 7 W | Mode veille prolongée (radars connectés en Wi-Fi uniquement) : 2 W
Étanchéité : IPX6
Plage de températures de fonctionnement : -10 °C à +55 °C
Plage de température de stockage : -25 °C à +70 °C
Conditions de stockage supplémentaires : Stocker à la verticale ; ne pas obstruer les ouvertures sur la face inférieure
Humidité : jusqu'à 95 % (max.) à 35 °C
Vitesse maximale du vent : 100 nœuds

DOPPLER
Suivi de cibles : Suivi simultané de 10 cibles MARPA et/ou ARPA (avec ARPA assisté par effet Doppler)
Filtrage des cibles : le mode Mouvement réel identifie uniquement les objets en mouvement par rapport au navire.

ÉMETTEUR
Type : Émetteur à semi-conducteurs en bande X avec technologie de compression d'impulsions
Fréquence de transmission : 9354 MHz à 9446 MHz
Puissance de sortie maximale : 20 W
Duplexeur : circulateur
Largeur d'impulsion (3 dB) : 40 à 14,7 ns
Longueurs des CHIRP : Longueurs des CHIRP : de 400 ns à
Fréquence de répétition des impulsions : 2083 Hz
Bande passante CHIRP : jusqu’à 32 MHz
Mode veille : Rotation de l’antenne - Désactivée | Transmission de l’antenne - Désactivée | Connexion Wi-Fi - Activée
