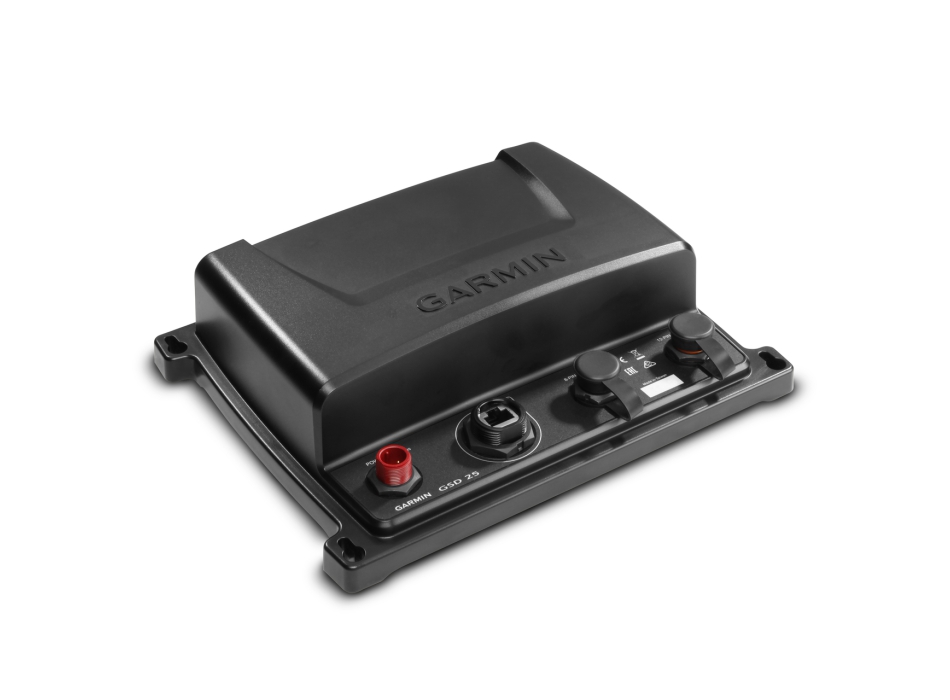

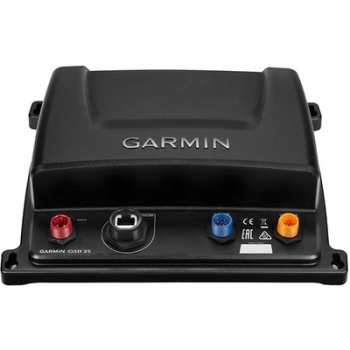

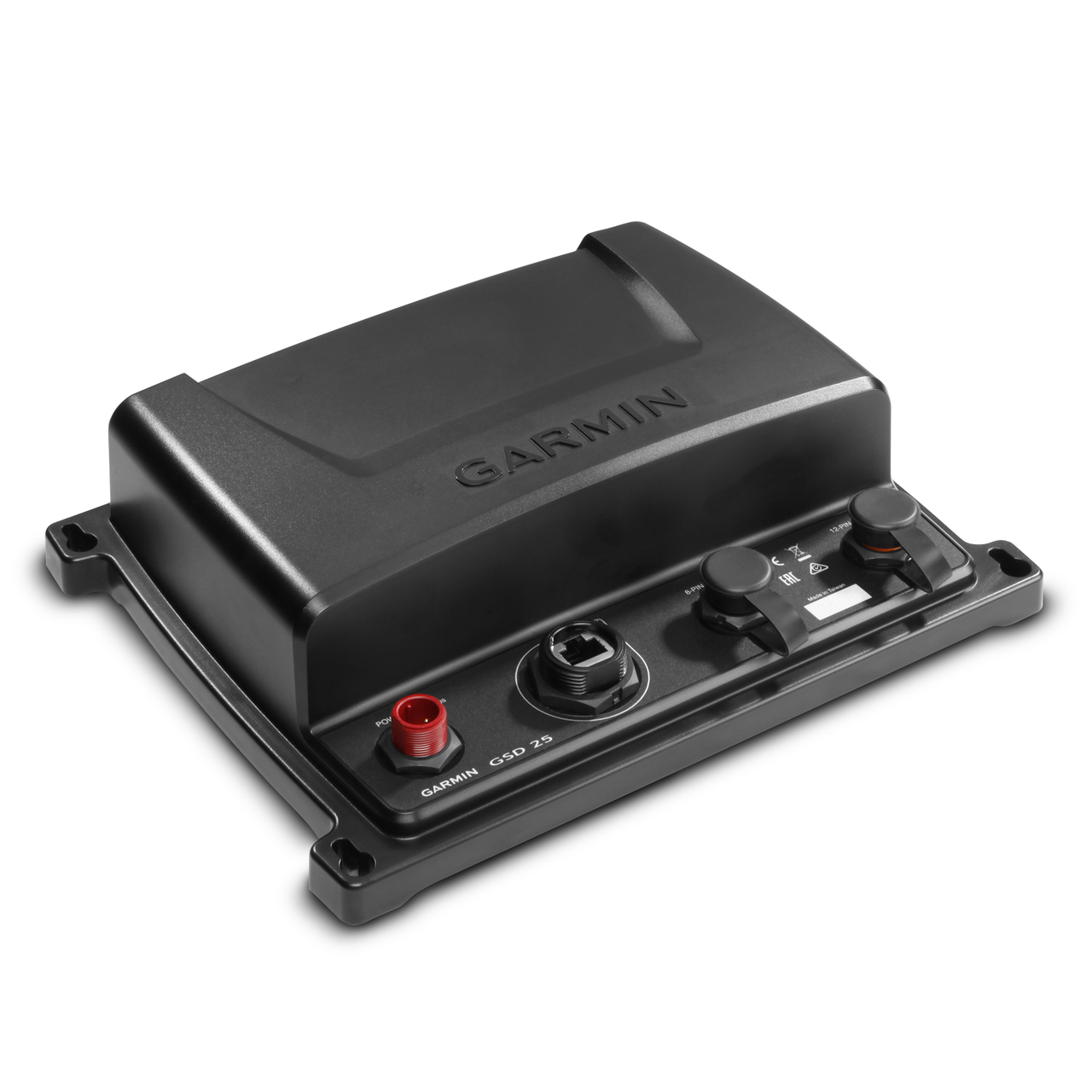

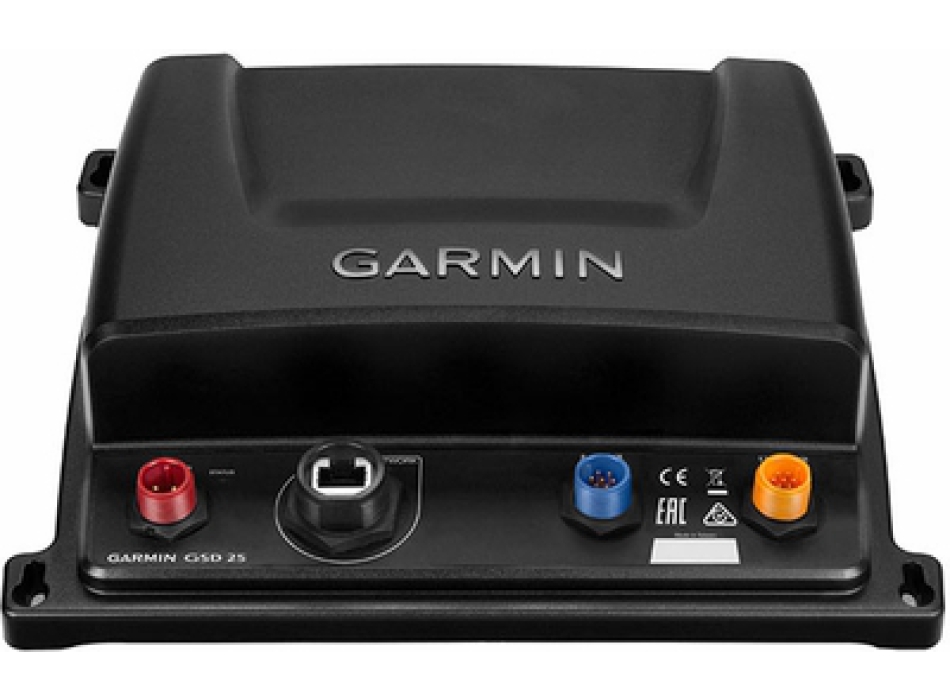

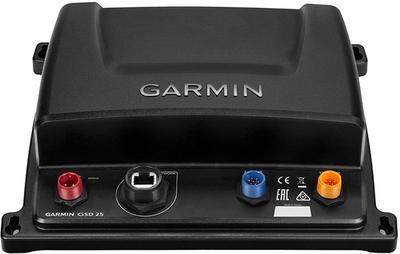

Garmin GSD 25 Eco Chirp module 1kw

  • Code: 010-01159-00
€ 854,00 € 949,00 -10%
Garmin echo module Chirp GSD 25 1kw

Sonar module with CHIRP technology
Compatible with the GPSMAP 8000 and 7400 series
Dual channel 1 kW CHIRP module
Integrated SideVü and DownVü technology for sharp and detailed images

The GSD 25 sonar module, connected to the Garmin Marin Network, provides excellent reproduction of the bottom and fish. It is equipped with CHIRP technology with DownVü and SideVü functions. Images sent to Garmin GPSMAP 8000 and 7400 series chartplotters provide detailed, high-resolution images of what is below and to the sides of the boat.

CHIRP technology
CHIRP stands for Compressed High-Intensity Radiated Pulse (high frequency compression in an electromagnetic signal) and represents the evolution in the field of sport and professional fishing technology. GSD 25 ensures unmatched bottom and fish identification compared to traditional fishfinders. The CHIRP technology performs simultaneous scans of high and low frequencies which, depending on the transducer connected, can go from 28 kHz up to a maximum of 210 kHz with the relative change of the reading cone.

The CHIRP technology, integrated into the GSD 25 sonar module, uses a transducer with HD-ID ™ sonar technology in addition to DownVü and SideVü functionality. The transducer is sold separately.

Packaging
GSD 25
Installation kit
Installation manual
NOTE: The package of this product does not include the transducer.
Appearance and performance
Physical dimensions 251mm × 192mm × 66mm
Weight 0.77 kg
IPX7 waterproof rating
Operating temperature from -15 ° C to 70 ° C
Body material Polycarbonate
Compass safe distance 30 cm (11.8 in.)
Garmin Marine Network ™ Ports 1

Echosounder features and specifications
Frequencies supported
Traditional: 50/200, 77/200, 83/200 kHz
Dual channel CHIRP: 40-250kHz (depending on transducer)
SideVü / DownVü: CHIRP 455/800 kHz and CHIRP 260/455 kHz

Transmission power 1 kW
DownVü ™ Yes with CHIRP
SideVü ™ Yes with CHIRP
Maximum depth 1,524 m
Traditional CHIRP functionality

Electrical characteristics
Power source 10-35V
Power Consumption Maximum 26.84W
4.0 A fuse
D. A quale profondità scandaglia ? Lo strumento in questione? Dalle caratteristiche leggo 1250mt è vero?
R. 21-12-23 Buongiorno, da riscontri effettuati da nostri clienti, se la box viene abbinata ad un trasduttore passante B265LH, può arrivare intorno ai circa 850/900mt. Probabilmente i arriva vicino ai 1.200mt, con un trasduttore da 2kw, i cui costi sono ben differenti... Cordiali saluti. Cordiali saluti. Luigi Bianchi
D. Buongiorno ho un Garmin striker 5, vorrei fare bolentino di profondità sui 400/500 metri, cosa mi potete consigliare, senza andare su spese eccessive? La mia barca è piccola 5m. Grazie
R. 04-07-23 Buongiorno, purtroppo con Striker non si possono raggiungere tali prestazioni, si consiglia la sostituzione con un GPSMAP 723xsv, o 923xsv, a cui abbinare trasduttori da 1kw come il TM185. Cordiali saluti. Luigi Bianchi
D. immagino che il gsd 25 supporti un airmar M265LH Chirp In tal caso perche dovrei usarlo?? Non posso connettere direttamente il trasduttore al chartplotter senza l'utilizzo del modlo gsd 25?? se lo collego tramite questo modulo che migliorie ottengo???? seconda domanda: in tutti e due i casi sopra esposti, ovvero se lo collego direttamente o tramite il gsd 25, sul chartplotter posso cambiare le frequenze a piacimento entro il range determinato dalle caratteristiche del trasduttore?? del tipo :se il mio trasduttore va da 130 a 210 posso impostare 170?? oppure 133?? oppure 44khz?? Mi si apre una finestra?? quale è il modello di fishfinder che mi consiglia per ottenere queste prestazioni fermo restando che quanto sopra esposto si possa fare?? saluti rodolfo T.
R. 20-02-22 Buongiorno, sì certo confermo, compatibile con trasduttore Chirp a due canali come appunto il M265LH. Non ottiene alcuna miglioria, è stato pensato per l'abbinamento con display che non includono il modulo eco Chirp a due canali. Se interessato a display che abbiano l'eco interno a due canali, allora necessariamente display serie 8400, quindi 8410xsv, 8412xsv, 8416xsv. Può selezionare l'eco bloccando su una frequenza fissa inclusa nel range di frequenze del trasduttore Chirp. Cordiali saluti. Luigi Bianchi
D. Buongiorno Vorrei maggiori informazioni Sui trasduttori passanti da abbinare al gsd 25 profondità max 200 mt Vorrei abbinarlo al 922
R. 15-09-2020 Buon pomeriggio, compatibile con diversi trasduttori, nel Suo caso consiglio GT51 o GT23: https://www.painestore.it/garmin_trasduttore_chirp_gt51-tm_80/160_e_sdv_bronzo https://www.painestore.it/garmin_trasduttore_gt-23_chirp_downvu_bronzo_1 Cordiali saluti. Luigi Bianchi
D. trasduttore interno ed esternocompatibili
R. Buongiorno, non ho capito la Sua richiesta. La GSD 25 è compatibile con diversi trasduttori, dipende quale Le interessa a Lei. Cordiali saluti. Luigi Bianchi
D. AVREI BISOGNO DI SAPERE SE POTEVO USARE UN TRASDUTTORE IN PLASTICA A POPPA INTERNO BARCA SAVER 540 E CHE TIPO DI TRASDUTTORE COMPATIBILE
R. Buonasera, sì certo può abbinare un trasduttore modello P79, mi faccia sapere precisamente a quale strumento deve abbinare la GSD25. Cordiali saluti. Luigi Bianchi
