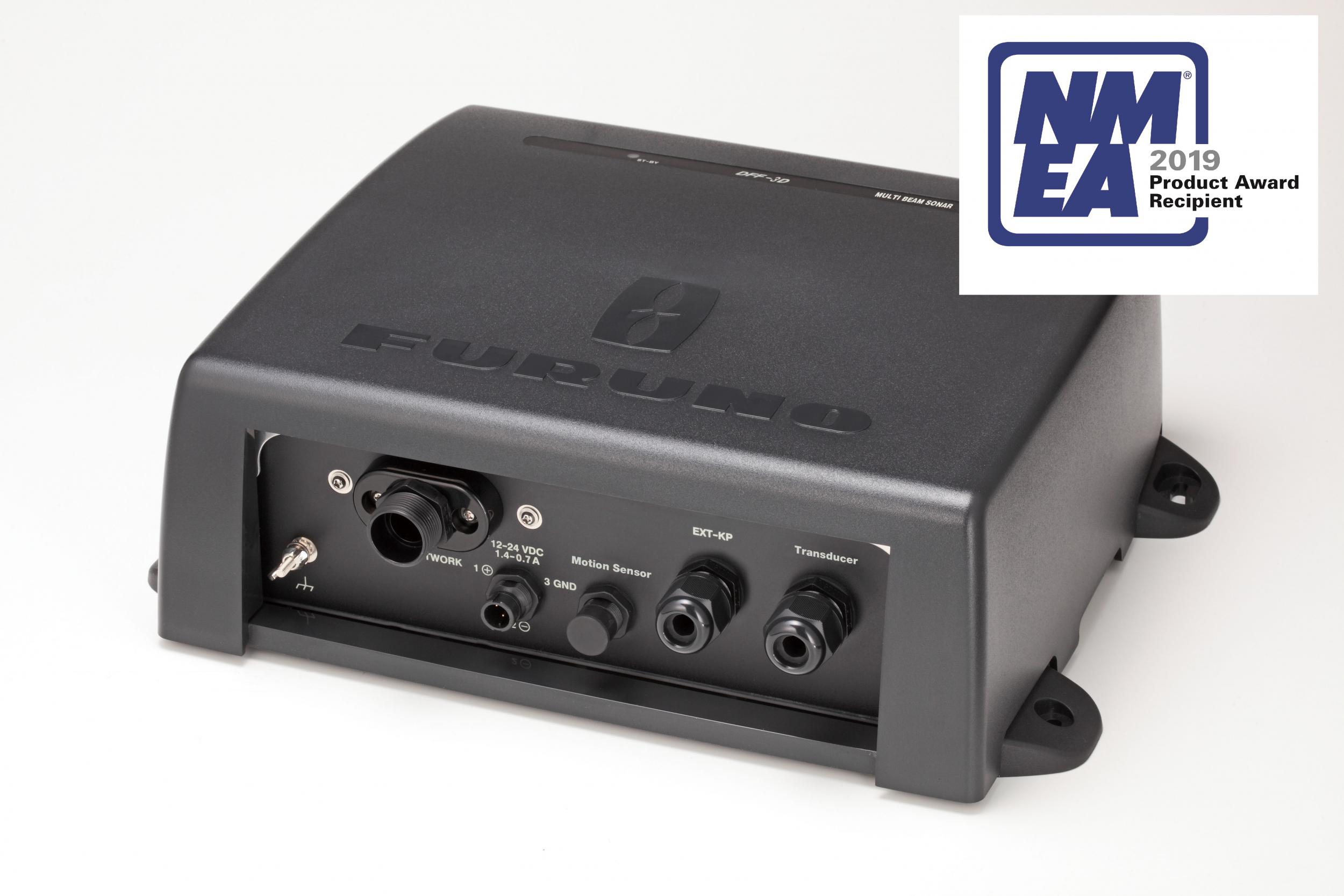

FURUNO DFF3D
Black Box Multi-Beam Tiefenmesser 800 W 165 kHz Kundenspezifische Bildschirme
Das Multibeam-Echolotbild kann auf individuell anpassbaren Bildschirmen dargestellt werden, indem das DFF-3D an Multifunktionsdisplays der NavNet TZT/TZT2-Serie angeschlossen wird. Der Bildschirm kann in bis zu drei Bereiche unterteilt werden, die jeweils gleichzeitig Querschnitt, Dreifachstrahl und 3D-Modus anzeigen. Die Auswahl ist äußerst flexibel und kann je nach Benutzer variieren.
MULTIBEAM-TECHNOLOGIE
Das DFF-3D ist mit der MULTIBEAM-Technologie ausgestattet. Die Sonde verfügt über 41 Elemente, die einen Winkel von 120° von Steuerbord nach Backbord abdecken. Dadurch können Ziele erfasst werden, die mit herkömmlicher Technologie schwer zu orten wären. Zudem scannt sie ein deutlich größeres Wassergebiet als herkömmliche Echolote.
QUERSCHNITT UND DREIFACHTRAGLER
Der Querschnittsmodus ermöglicht die Echtzeit-Ansicht der Vorgänge in der gesamten Wassersäule, während der Dreifachstrahlmodus die drei Strahlen (rechts, links und mittig des Bootes) identifiziert und so die präzise Positionierung eines Ziels in Echtzeit oder in der Historie ermöglicht. [Beispiel für den Dreifachstrahlmodus] 3D-MODUS UND SEITENSCAN
Der 3D-Modus ist eine dreidimensionale Darstellung der Bodenstruktur und der vom Schallkopf erfassten Objekte. Der Boden und einzelne Fische werden anhand von Tiefe, Echostärke und anderen benutzerdefinierten Parametern farblich unterschiedlich dargestellt. Der Seitenscan-Modus hingegen ist eine zweidimensionale Projektion des Echolotbildes und eignet sich zur Beurteilung kleiner Tiefenänderungen. [Beispiel für den 3D-Verlauf-/Seitenscan-Modus] FLEXIBLES LAYOUT
Mit der Anzeigeeinheit TZT/TZT2 stehen ein, zwei oder drei Fenster zur Verfügung. Die Wahl des Modus für jedes Fenster ist sehr flexibel, wie die folgenden Beispiele zeigen. In Beispiel 1 sind die Modi „Dreifachstrahl“, „Querschnitt“ und „3D-Verlauf“ ausgewählt. In Beispiel 2 sind die Modi „Seitenscan“, „Dreifachstrahl“ und „3D-Verlauf“ ausgewählt. In Beispiel 3 sind die Modi „Karte“, „Dreifachstrahl“ und „3D-Verlauf“ ausgewählt. Im letzten Beispiel sind die Modi „Echolot eines anderen DFF“ und „Dreifachstrahl des DFF-3D“ ausgewählt.
Wandler
Das DFF-3D wird mit zwei Gebertypen geliefert: einem bronzenen Durchbruchgeber mit Verkleidungsblock (hydrodynamischer Schuh) oder einem Heckgeber. Beide Versionen verfügen über Bewegungs- und Temperatursensoren. [Der Geber mit Verkleidungsblock]
]
