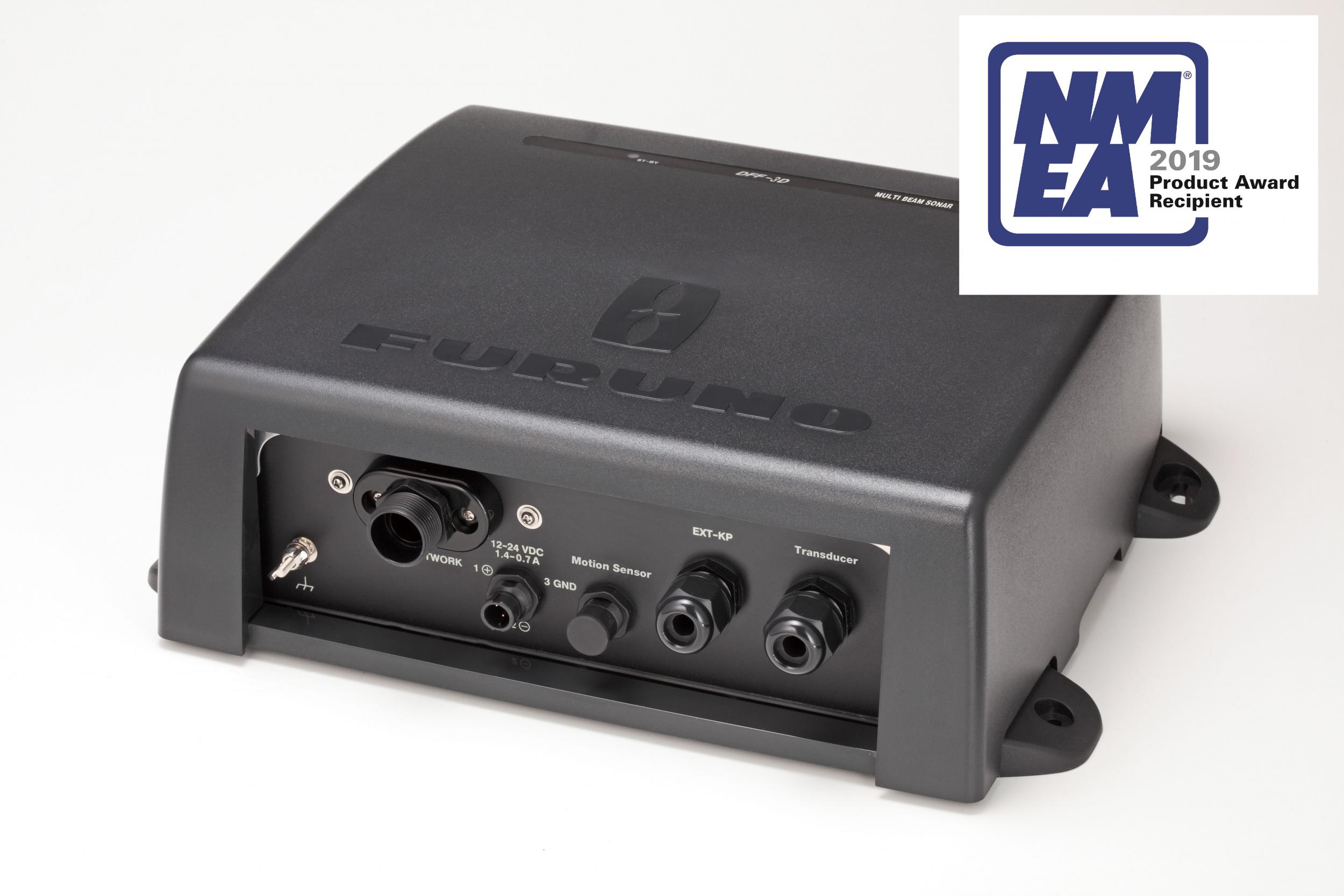

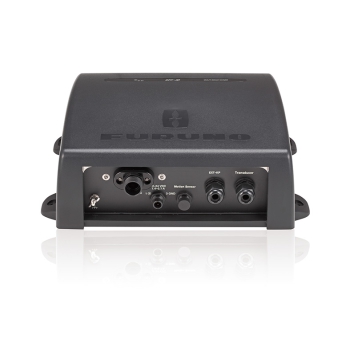

FURUNO DFF3D
Sonda de profundidad multihaz Black Box de 800 W y 165 kHz. PANTALLAS PERSONALIZADAS
La imagen de la ecosonda multihaz se puede visualizar en pantallas personalizables conectando el DFF-3D a las pantallas multifunción de la serie NavNet TZT/TZT2. La pantalla se puede dividir en hasta tres secciones, cada una de las cuales muestra simultáneamente la sección transversal, el haz triple y el modo 3D. La selección es muy flexible y puede variar según el usuario.
TECNOLOGÍA MULTIHAZ
El DFF-3D incorpora tecnología MULTIBEAM. La sonda cuenta con 41 elementos capaces de cubrir un ángulo de 120° de estribor a babor. Esto le permite alcanzar objetivos que serían difíciles de detectar con tecnología monocromática, escaneando una superficie de agua mucho mayor que las ecosondas tradicionales.
SECCIÓN TRANSVERSAL Y VIGA TRIPLE
El modo de sección transversal permite visualizar en tiempo real lo que ocurre en toda la columna de agua, mientras que el modo de triple haz identifica los tres haces (derecha, izquierda y centro de la embarcación), lo que permite posicionar con precisión un objetivo en tiempo real o en el historial. [Ejemplo del modo de triple haz] MODO 3D Y ESCANEO LATERAL
El modo 3D es una representación tridimensional de la estructura del fondo y los objetivos detectados por el haz del transductor. El fondo y los peces individuales se indican con diferentes colores según la profundidad, la intensidad del eco y otros parámetros definidos por el usuario. El modo de escaneo lateral, por otro lado, es una proyección bidimensional de la imagen de la ecosonda, útil para evaluar pequeños cambios de profundidad. [Ejemplo de historial 3D/modo de escaneo lateral] DISEÑO FLEXIBLE
Con la unidad de visualización TZT/TZT2, se dispone de una, dos o tres ventanas. La selección del modo para cada ventana es muy flexible, como se muestra en los siguientes ejemplos. En el ejemplo 1, se seleccionan los modos Triple Beam, Cross Section e 3D History. En el ejemplo 2, se seleccionan los modos Side Scan, Triple Beam e 3D History. En el ejemplo 3, se seleccionan los modos Chart, Triple Beam e 3D History. En el último ejemplo, se seleccionan los modos Echosounder de otro DFF y Triple Beam del DFF-3D.
TRANSDUCTOR
El DFF-3D viene con dos tipos de transductores: un transductor pasacascos de bronce con bloque de carenado (zapata hidrodinámica) o un transductor de montaje en espejo de popa. Ambas versiones incluyen sensores de movimiento y temperatura. [El transductor con bloque de carenado
]
