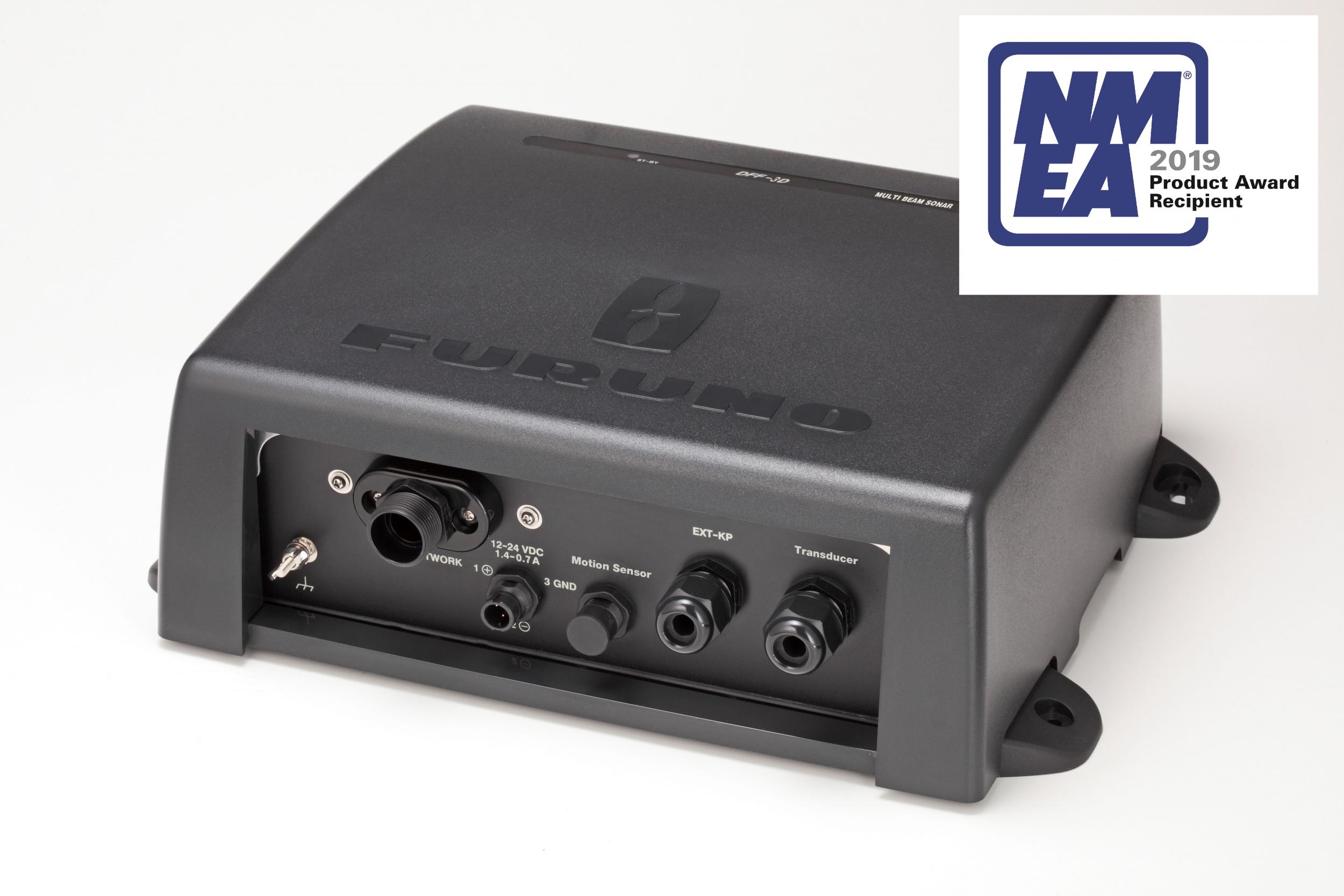

FURUNO DFF3D
Sondeur multifaisceaux Black Box 800 W 165 kHz ÉCRANS PERSONNALISÉS
L'image du sondeur multifaisceaux peut être affichée sur des écrans personnalisables en connectant le DFF-3D aux écrans multifonctions NavNet des séries TZT/TZT2. L'écran peut être divisé en trois sections maximum, chacune affichant simultanément la coupe transversale, le mode triple faisceau et le mode 3D. La configuration est très flexible et peut varier d'un utilisateur à l'autre.
TECHNOLOGIE MULTIFAISCEAUX
Le DFF-3D est doté de la technologie MULTIBEAM. Sa sonde comprend 41 éléments capables de couvrir un angle de 120° de tribord à bâbord. Ceci lui permet d'atteindre des cibles difficiles à détecter avec une technologie monotone, et de balayer une zone d'eau bien plus vaste que les sondeurs traditionnels.
SECTION TRANSVERSALE ET TRIPLE POUTRE
Le mode Coupe transversale permet de visualiser en temps réel ce qui se passe sur toute la colonne d'eau, tandis que le mode triple faisceau identifie les trois faisceaux (droite, gauche et centre du bateau), permettant ainsi de positionner précisément une cible en temps réel ou dans l'historique [Exemple de mode triple faisceau]. MODE 3D ET SCAN LATÉRAL
Le mode 3D offre un rendu tridimensionnel de la structure du fond et des cibles détectées par le faisceau du transducteur. Le fond et les poissons sont indiqués par différentes couleurs en fonction de la profondeur, de l'intensité de l'écho et d'autres paramètres définis par l'utilisateur. Le mode Side Scan, quant à lui, est une projection bidimensionnelle de l'image du sondeur, utile pour évaluer les faibles variations de profondeur. [Exemple d'historique 3D/mode Side Scan] MISE EN PAGE FLEXIBLE
L'unité d'affichage TZT/TZT2 permet d'afficher une, deux ou trois fenêtres. Le choix du mode pour chaque fenêtre est très flexible, comme le montrent les exemples suivants. Dans l'exemple 1, les modes Triple faisceau, Coupe transversale et Historique 3D sont sélectionnés. Dans l'exemple 2, les modes Balayage latéral, Triple faisceau et Historique 3D sont sélectionnés. Dans l'exemple 3, les modes Carte, Triple faisceau et Historique 3D sont sélectionnés. Enfin, dans le dernier exemple, les modes Sondeur (via un autre DFF) et Triple faisceau (via le DFF-3D) sont sélectionnés.
TRANSDUCTEUR
Le DFF-3D est livré avec deux types de transducteurs : un transducteur traversant en bronze avec un bloc de carénage (sabot hydrodynamique) ou un transducteur à montage sur tableau arrière. Les deux versions intègrent des capteurs de mouvement et de température. [Le transducteur avec bloc de carénage]
]
