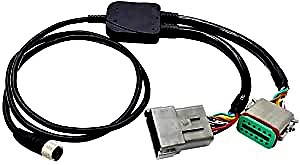

Raymarine Caterpillar Motorkabel
Mit dem
ECI-100 können Sie jetzt Verbindungen zu allen Caterpillar-Motoreninstallationen herstellen, die Motordisplays, Farb-MPD, MPD oder Mini-MPD umfassen.
Dies ermöglicht die Anzeige der folgenden Motordaten auf einem angeschlossenen Raymarine-Multifunktionsdisplay und den Zugriff auf die vollständige Autopilotsteuerung eines IPS- oder Aquamatic-Systems. Kompatible Motoren prüfen.
Unterstützt durch J1939 zu NMEA 2000 Bridged Data- % der Motorlast
- Drehzahl
- Treibstoffpreis
- Alarm
- Motorstunden
- Öl- und Kühlmitteltemperatur
- Öl-/Kühlmittel-/Kraftstoff-Förderdruck
- Zunahme
- Lichtmaschinenspannung
- Getriebeöltemperatur und -druck
- Tankfüllstände
Unterstützte Datenübertragung von NMEA 2000 zu NMEA 2000 Bridged
- Motordrehzahl, Neigung und Ladedruck
- Öltemperatur und -druck
- Motorstunden
- Generator
- Treibstoffpreis
- Kühlmitteldruck
- Kraftstoffdruckalarme
- Last und Drehmoment
- Getriebeöltemperatur, -druck und Alarme
- Kraftstoffverbrauch für die Reise, Kraftstoffpreis
- Tankfüllstände
Verbinden Sie das ECI-100 mit einem terminierten Seatalk NG-Backbone mithilfe eines geeigneten Multifunktionsdisplays. Befolgen Sie die Einrichtungsprozedur.
Manuelle Motoridentifizierung im MFD-Handbuch (a, c, e, eS, gS). Hinweis: Ältere MFDs können nicht zur Konfiguration von Mehrmotorensystemen mit individuellen ECIs verwendet werden. Hinweis: Wenn das ECI-100 zuvor für einen anderen Motortyp verwendet wurde, müssen Sie es zurücksetzen oder ein neues ECI-100 verwenden. – Zum Zurücksetzen des ECI ist ein Werkzeug erforderlich; wenden Sie sich für weitere Informationen an den Raymarine-Produktsupport.
Kompatible Caterpillar-Motoren
Alle CAT-Motoreninstallationen mit Motordisplays, Farb-MPD, MPD oder Mini-MPD. Das Farb-MPD (Marine Power Display) ist mit allen aktuell verfügbaren elektronisch gesteuerten CAT-Schiffsmotoren der Serien C7 bis 3500 kompatibel. Das MPD-Display ist mit den CAT-Serien 3126B bis 3500B kompatibel. Es werden nur CAT-Systeme mit individuellen MPDs für jeden Motor unterstützt. Motorsysteme ohne dediziertes MPD werden nicht unterstützt. Das CAT Messenger-Display ist nicht kompatibel und wird nicht unterstützt.
