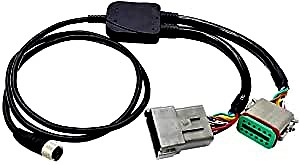

Câble moteur Raymarine Caterpillar
Grâce à l'
ECI-100 , vous pouvez désormais vous connecter à toutes les installations de moteurs Caterpillar qui incluent des écrans moteur, des MPD couleur, des MPD ou des mini MPD.
Cela vous permet de visualiser les données moteur suivantes sur un écran multifonctions Raymarine connecté et d'accéder au contrôle total du pilotage automatique sur un système IPS ou Aquamatic. Consultez la liste des moteurs compatibles.
Prise en charge par la passerelle J1939 vers NMEA 2000- % de la charge du moteur
- tr/min
- débit de carburant
- Alarmes
- Heures moteur
- Température de l'huile et du liquide de refroidissement
- Pression de refoulement d'huile/liquide de refroidissement/carburant
- Augmenter
- Tension de l'alternateur
- température et pression de l'huile de transmission
- Niveaux des réservoirs
Prise en charge des données NMEA 2000 vers NMEA 2000 Bridged
- Régime moteur, inclinaison et suralimentation
- Température et pression de l'huile
- Heures moteur
- alternateur
- débit de carburant
- Pression du liquide de refroidissement
- Alarmes de pression de carburant
- Charge et couple
- température, pression et alarmes de l'huile de transmission
- Carburant utilisé pour le trajet, débit de carburant
- Niveaux des réservoirs
Connectez l'ECI-100 à un réseau dorsal Seatalk NG terminé avec un écran multifonctions approprié. Suivez la procédure d'installation.
Identification manuelle du moteur dans le manuel de l'écran multifonctions (a, c, e, eS, gS). Remarque : Les anciens écrans multifonctions ne permettent pas de configurer les systèmes multimoteurs avec des ECI individuels. Remarque : Si l'ECI-100 a déjà été utilisé sur un autre type de moteur, vous devrez le réinitialiser ou utiliser un nouvel ECI-100. La réinitialisation de l'ECI nécessite un outil ; contactez l'assistance technique Raymarine pour plus d'informations.
Moteurs Caterpillar compatibles
Toutes les installations de moteurs CAT équipées d'écrans moteur, d'un MPD couleur, d'un MPD ou d'un mini MPD sont compatibles. L'écran MPD couleur (Marine Power Display) est compatible avec tous les moteurs marins CAT à commande électronique actuellement disponibles, de la série C7 à la série 3500. L'écran MPD est compatible avec les moteurs CAT des séries 3126B à 3500B. Seuls les systèmes CAT disposant d'un MPD individuel par moteur sont pris en charge. Les systèmes sans MPD dédié ne sont pas compatibles. L'écran CAT Messenger n'est ni compatible ni pris en charge.
