  3. ECHO-WANDLERN

SEITEN, UNTEN, CLEARVU'....???

ALL-IN-ONE-CHIRP-SENDUCER
Chirp-, Down Vision- und Side Vision-Funktionen

Im vorherigen Artikel sprachen wir über CHIRP-Wandler, die Wandler, die wir als ALL IN ONE bezeichnet haben.
Ich muss ehrlich zugeben, dass all die Marken, die an der Entwicklung von Wandlern und Instrumenten mit diesen Eigenschaften interessiert sind, nicht dazu beigetragen haben, die Zweifel an diesen Eigenschaften auszuräumen. Dies liegt an Streitigkeiten zwischen ihnen, auf die es sich nicht lohnt einzugehen.
Unser Ziel mit diesem Artikel ist es, Ihnen die Auswahl des richtigen Fischfinders so einfach und verständlich wie möglich zu gestalten.
Nachfolgend finden Sie Übersichtsbilder, die die beiden Merkmale, die wir als Down Vision und Side Vision bezeichnen, anhand der Produkte verschiedener Marken unterscheiden.

Down Vision

HUMMINBIRD bezeichnet es als DOWN IMAGING, abgekürzt DI, das kürzlich in MEGA DI geändert wurde.
(dank der neuen Frequenz von 1,200 kHz)
GARMIN hieß ursprünglich DOWNVU', wurde dann aber in CLEARVU' umbenannt.
RAYMARINE allgemein DOWN VISION
LOWRANCE und SIMRAD statt DOWNSCAN




Seitenansicht

HUMMINBIRD bezeichnet es als SIDE IMAGING, abgekürzt SI, in letzter Zeit MEGA SI.
(dank der neuen Frequenz von 1,200 kHz)
Sowohl GARMIN als auch RAYMARINE bezeichnen es als SIDE VISION.
Lowrance und Simrad statt Sidescan





Sobald wir die verschiedenen Definitionen anhand der Marken unterschieden haben, versuchen wir, besser zu verstehen, worum es eigentlich geht.
Die Down-Funktion ermöglicht dank der neuen Chirp-Technologie und der Nutzung der sehr hohen Frequenzen der neuen Wandler (455–800–1200 kHz) die Aufnahme hochauflösender Bilder von Objekten am Meeresboden unterhalb (daher der Name „Down“) unseres Schiffes. Achtung: Diese Funktion eignet sich nicht zur Fischsichtung, sondern dient der besseren Unterscheidung von Algen, Felsen, Wracks usw.; die klassische 2D-Ansicht von Fischen bleibt dabei erhalten.

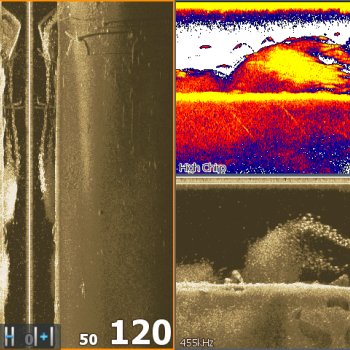

Die folgenden Bilder verdeutlichen perfekt die grundlegenden Aspekte der DOWN-Funktion.




Mit der Funktion „Seite“ können Sie den Meeresboden aus einer anderen Perspektive betrachten, nämlich der SEITENperspektive.
Anschließend können Sie sehen, was sich rechts und links unter Ihrem Boot befindet. Dabei beziehen Sie sich immer auf große Objekte, nicht auf Fische, außer in einigen seltenen Ausnahmefällen, wie Sie im zweiten Bild sehen können.





Allerdings ist in diesem Punkt eine Klarstellung erforderlich : Wir müssen stets bedenken, dass die Qualität bestimmter Bilder insbesondere dann beeinträchtigt wird, wenn wir uns in der Nähe von Süßwasser befinden und sehr hohe Frequenzen bis zu 1200 kHz verwendet werden.
Die Leistung der Down- und Side-Funktionen in Salzwasser wird maßgeblich vom Salzgehalt und der mehr oder weniger starken Trübung des Wassers beeinflusst. Um gute Ergebnisse zu erzielen, ist es manchmal notwendig, die Frequenzen zu senken, daher werden 455 kHz oder, falls der Wandler dies zulässt, auch 260 kHz verwendet.
Die Leistung in größeren Tiefen wird maßgeblich von der Frequenz beeinflusst: Je höher die Frequenz, desto geringer die erreichbare Tiefe; je niedriger die Frequenz, desto besser die Tiefenreichweite. Unsere Ergebnisse zeigen, dass man mit 1200 kHz maximal 20–30 m, mit 800 kHz etwa 40–50 m, mit 455 kHz etwa 60–80 m und mit 260 kHz sogar über 100 m erreicht. Zu den besten All-in-One-Gebern, die 100 m erreichen, gehört definitiv der Garmin GT51.


Diese Bilder wurden uns freundlicherweise zur Verfügung gestellt in
Exklusiv von einem unserer Kunden, der einen besitzt
Garmin 7410xsv mit GT51 durch






INSTALLATION VON WANDLERN

Besonderen Wert möchten wir auf die Installation dieser Wandler legen, insbesondere auf die der Durchstrahlwandler.
Nachfolgend finden Sie einige korrekte bzw. inkorrekte Bilder der Wandlermontage mit Side Vision.





Bei der Montage von Durchgangsstrahlwandlern ist Vorsicht geboten.

Abbildung 1 veranschaulicht eine absolut falsche Art der Installation eines
Schallkopf mit seitlicher Sicht.
Es ist deutlich erkennbar, dass Sie auf dem Echo-Bildschirm den linken Teil für
Die Hälfte liegt im Schatten, was auch zu erheblichen Störungen führt.
auf der korrekten Ablesung des Meeresbodens.
Daher ist es notwendig, gemäß Abbildung 2, die Installation des Wandlerpaares vorzusehen.
einen für die linke und einen für die rechte Seite zu kaufen, ist falsch.
das Paar, weil im letzteren Fall das Splitterkabel mitgeliefert wird, welches den Teil ausschließt
des Wandlers im Schatten.
In den Abbildungen 3 und 4 sind jedoch zwei korrekte Installationen zu sehen, obwohl der Wandler …
Bei seitlicher Montage (siehe Abbildung 4) ist es wichtig, dass der äußerste Teil des Wandlers
bleiben Sie immer unterhalb des äußersten Punktes des Kiels.
