  3. TRANSDUCTORES DE ECO

LADO, ABAJO, CLARO....???

TRANSDUCTORES CHIRP TODO EN UNO
Funciones Chirp, Down Vision y Side Vision

En el artículo anterior hablamos de los transductores CHIRP, los transductores que definimos como TODO EN UNO.
Debo admitir honestamente que todas las marcas interesadas en construir transductores e instrumentos con estas características no han ayudado a aclarar las dudas sobre estas características, esto debido a disputas entre ellas en las que no vale la pena entrar.
En lo que a nosotros respecta, este artículo tiene como objetivo aclarar y hacer que las cosas sean lo más sencillas posibles para usted a la hora de elegir el buscador de peces adecuado.
A continuación encontrarás imágenes resumen que diferencian las dos características que definimos como Visión Hacia Abajo y Visión Lateral, en base a los productos de las distintas marcas.

Visión hacia abajo

HUMMINBIRD lo indica como DOWN IMAGING abreviado como DI, recientemente cambiado a MEGA DI
(gracias a la nueva frecuencia de 1.200khz)
GARMIN inicialmente como DOWNVU' y luego se convirtió en CLEARVU'
RAYMARINE genéricamente VISIÓN ABAJO
LOWRANCE y SIMRAD en lugar de DOWNSCAN




Visión lateral

HUMMINBIRD lo indica como SIDE IMAGING abreviado como SI, últimamente convertido en MEGA SI
(gracias a la nueva frecuencia de 1.200khz)
Tanto GARMIN como RAYMARINE lo identifican como VISIÓN LATERAL
LOWRANCE y SIMRAD en lugar de SIDESCAN





Una vez que hemos distinguido las diferentes definiciones en función de las marcas, vamos a intentar entender mejor de qué se trata.

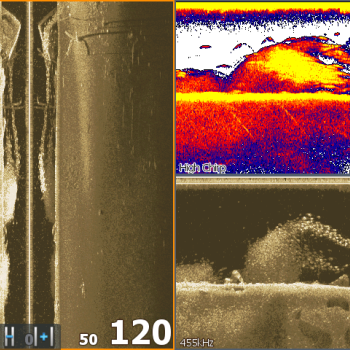

La función "Down", gracias a la nueva tecnología Chirp y al uso de las altísimas frecuencias de los nuevos transductores (455-800-1200 kHz), permite obtener imágenes de muy alta definición de lo que encontramos en el fondo marino debajo de nuestra embarcación (de ahí el nombre "DOWN"). Atención, esta función no es adecuada para ver peces, sino para distinguir mejor si nos encontramos en presencia de algas, rocas, pecios, etc.; siempre dejamos la clásica vista 2D de los peces.
Las imágenes a continuación aclaran perfectamente los aspectos fundamentales de la función ABAJO.




La función Lateral permite ver el fondo marino desde una perspectiva diferente, es decir, la LATERAL.
Luego podrás ver lo que hay debajo de tu embarcación a la derecha y a la izquierda, siempre refiriéndonos a objetivos grandes, no a peces, salvo algunas raras excepciones como puedes ver en la segunda imagen.





Sin embargo, es necesaria una aclaración sobre este aspecto: siempre debemos tener en cuenta que la calidad de determinadas imágenes se ve influenciada sobre todo si estamos en presencia de agua dulce y si se utilizan frecuencias muy altas, hasta 1200 kHz.
El rendimiento de las funciones Down y Side en agua salada está influenciado significativamente por la salinidad y la mayor o menor turbidez del agua, en ocasiones es necesario para obtener buenos resultados, bajar las frecuencias, por lo tanto utilizando 455khz o si el transductor lo permite también 260khz.
El rendimiento a grandes profundidades también se ve significativamente influenciado por las frecuencias: cuanto mayor sea la frecuencia, menor será la profundidad; cuanto menor sea la frecuencia, mejor será el alcance. Según nuestros hallazgos, con 1200 kHz se puede alcanzar un máximo aproximado de 20-30 m; con 800 kHz, alrededor de 40-50 m; con 455 kHz, alrededor de 60-80 m; y, finalmente, con 260 kHz, incluso se pueden superar los 100 m. Entre los mejores transductores todo en uno que pueden alcanzar los 100 m se encuentra, sin duda, el Garmin GT51.


Estas imágenes nos fueron amablemente proporcionadas en
Exclusiva de uno de nuestros clientes que posee un
Garmin 7410xsv con GT51 a través de






INSTALACIÓN DE TRANSDUCTORES

Queremos dar un énfasis importante a la instalación de estos transductores, especialmente los de barrera.
A continuación se muestran algunas imágenes correctas o incorrectas del montaje del transductor con Side Vision.





TENGA CUIDADO al montar transductores de haz pasante.

La figura 1 ilustra una forma absolutamente incorrecta de instalar un
transductor con visión lateral.
Se nota perfectamente que tendrás en la pantalla de eco, la parte izquierda para
medio en sombra, esto también se traduce en grandes problemas de perturbaciones
sobre la correcta lectura del fondo marino.
Por tanto, es necesario, figura 2, prever la instalación del par de transductores,
uno para el lado izquierdo y otro para el lado derecho, es incorrecto comprar dos transductores y no
la pareja, ya que en esta última se proporciona el cable Splitter que excluye la parte
del transductor en sombra.
En las figuras 3 y 4, sin embargo, se muestran dos instalaciones correctas, aunque el transductor está
instalado de lado, figura 4, es importante que la parte extrema del transductor,
permanecer siempre más bajo que el punto extremo de la quilla.







Galería
Volver

Anterior

PILOTOS AUTOMÁTICOS PARA BARCOS DE VELE

Próximo

RED NMEA 2000 PARA EMBARCACIONES PEQUEÑAS
