  3. TRANSDUCTEURS D'ÉCHO

CÔTÉ, BAS, CLEARVU'....???

TRANSDUCTEURS CHIRP TOUT-EN-UN
Fonctions de gazouillis, de vision vers le bas et de vision latérale

Dans l'article précédent, nous avons parlé des transducteurs CHIRP, les transducteurs que nous avons définis comme TOUT EN UN.
Je dois honnêtement admettre que toutes les marques intéressées par la fabrication de transducteurs et d'instruments dotés de ces caractéristiques n'ont pas contribué à dissiper les doutes à leur sujet, en raison de différends entre elles qu'il n'est pas utile d'aborder.
Pour nous, cet article vise à clarifier et à simplifier au maximum le choix du bon détecteur de poissons.
Vous trouverez ci-dessous des images récapitulatives qui différencient les deux caractéristiques que nous définissons comme vision vers le bas et vision latérale, en fonction des produits des différentes marques.

Vision vers le bas

HUMMINBIRD l'indique comme DOWN IMAGING, abrégé en DI, récemment renommé MEGA DI.
(grâce à la nouvelle fréquence de 1,200 kHz)
GARMIN, initialement sous le nom de DOWNVU, puis converti en CLEARVU.
RAYMARINE générique VISION VERS LE BAS
LOWRANCE et SIMRAD au lieu de DOWNSCAN




Vision latérale

HUMMINBIRD l'indique comme IMAGERIE LATÉRALE, abrégée en SI, devenue plus récemment MEGA SI
(grâce à la nouvelle fréquence de 1,200 kHz)
GARMIN et RAYMARINE l'identifient tous deux comme une vision latérale
LOWRANCE et SIMRAD au lieu de SIDESCAN





Une fois que nous aurons distingué les différentes définitions selon les marques, essayons de mieux comprendre de quoi il s'agit.
La fonction Down, grâce à la nouvelle technologie Chirp et à l'utilisation des très hautes fréquences des nouveaux transducteurs (455-800-1200 kHz), permet d'obtenir des images haute définition de ce qui se trouve sur le fond marin SOUS notre bateau. Attention, cette fonction n'est pas adaptée à l'observation des poissons, mais plutôt à une meilleure distinction de la présence d'algues, de rochers, d'épaves, etc. ; la vue 2D classique des poissons reste toujours conservée.

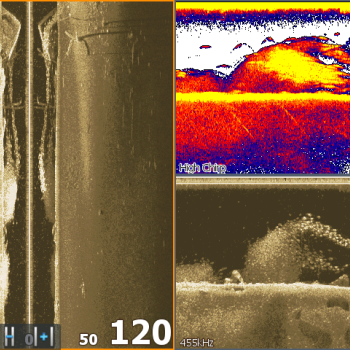

Les images ci-dessous illustrent parfaitement les aspects fondamentaux de la fonction BAS.




La fonction Side vous permet de voir le fond marin sous un angle différent, à savoir la perspective latérale.
Vous pourrez alors voir ce qui se trouve sous votre bateau, à droite et à gauche, en vous référant toujours à de grandes cibles et non à des poissons, sauf à quelques rares exceptions comme vous pouvez le voir sur la deuxième image.





Toutefois, une précision s'impose sur ce point : il faut toujours garder à l'esprit que la qualité de certaines images est influencée notamment en présence d'eau douce et si l'on utilise des fréquences très élevées, jusqu'à 1200 kHz.
Les performances des fonctions Down et Side en eau salée sont fortement influencées par la salinité et la turbidité plus ou moins importante de l'eau ; il est parfois nécessaire, pour obtenir de bons résultats, de baisser les fréquences, en utilisant donc 455 kHz ou, si le transducteur le permet, 260 kHz.
Les performances en grandes profondeurs sont fortement influencées par la fréquence : plus la fréquence est élevée, moins la profondeur est importante ; plus la fréquence est basse, plus la profondeur atteinte est grande. D'après nos observations, avec 1 200 kHz, la profondeur maximale est d'environ 20 à 30 m, avec 800 kHz, d'environ 40 à 50 m, avec 455 kHz d'environ 60 à 80 m et enfin, avec 260 kHz, on peut atteindre plus de 100 m. Parmi les meilleurs transducteurs tout-en-un capables d'atteindre 100 m, le Garmin GT51 est sans conteste l'un des meilleurs.


Ces images nous ont été aimablement fournies par
En exclusivité, provenant d'un de nos clients qui possède un
Garmin 7410xsv avec GT51 via






INSTALLATION DE TRANSDUCTEURS

Nous souhaitons insister particulièrement sur l'installation de ces transducteurs, notamment ceux à faisceau traversant.
Vous trouverez ci-dessous quelques images correctes ou incorrectes du montage du transducteur avec Side Vision.





Soyez prudent lors du montage des transducteurs à faisceau traversant.

La figure 1 illustre une méthode d'installation totalement erronée.
transducteur avec vision latérale.
Il est parfaitement visible que vous aurez sur l'écran de l'écho, la partie gauche pour
À moitié dans l'ombre, cela se traduit également par d'importants problèmes de perturbations.
sur la lecture correcte du fond marin.
Il est donc nécessaire, figure 2, de prévoir l'installation de la paire de transducteurs,
Un pour le côté gauche et un pour le côté droit ; il est incorrect d'acheter deux transducteurs et pas un seul.
le couple, car dans ce dernier cas le câble répartiteur est fourni, ce qui exclut la partie
du transducteur dans l'ombre.
Cependant, sur les figures 3 et 4, on observe deux installations correctes, même si le transducteur est
installé sur le côté, figure 4, il est important que la partie extrême du transducteur,
rester toujours plus bas que le point extrême de la quille.
