Ethernet
Faser
4 SFP-Ports
IEEE 802.3-Serienstandards
802.3i, 802.3u, 802.3ab, 802.3x, 802.3az
ETH
24 mehrschichtig verwaltete Ethernet-Ports, 10/100/1000 Mbit/s, unterstützt MDI/MDIX Auto-Crossover
INDUSTRIEPROTOKOLLE
Profinet
Profinet Klasse B-konform (mit optionalem Bestellcode erhältlich)
Dienstleistungen
EtherNet/IP
JA
SNMP V2, V3
JA
LLDP
JA
Netzwerkmanagement
802.1p Dienstklasse, 802.1x Portbasierte Netzwerkzugriffskontrolle, 802.1Q VLAN
Netto
Routing
Dynamisches Routing (BGP, OSPF v2, RIP v1/v2, EIGRP)
UVP
MRP-Kundenrolle, MRP-Managerrolle
L2-Funktionen
Schleifenschutz, Weiterleitungstabelle, VLAN, STP/RSTP
DHCP
DHCP-Server, DHCP-Client, statische DHCP-Leases mit Unterstützung für Wildcard-MAC-Adressen
Porteinstellungen
Aktivieren/Deaktivieren, Verbindungsgeschwindigkeitssteuerung, Portisolierung, PoE-Management, EEE-Management (802.3az), Portspiegelung
L3-Funktionen
Statisches IPv4-Routing, statisches IPv6-Routing, DHCPv6-Client, statische IPv6-Adresse
Servicequalität
Servicequalität
Portpriorität, DSCP-Priorität, 802.1p-Priorität, TOS
Planungsmethode
SP/WFQ/WRR
Bandbreitensteuerung
Geschwindigkeitsbegrenzung, Sturmkontrolle
Verkehrsgestalter
Hafenbasierte Modellierung
Diagnostik
Werkzeuge
Kabeldiagnose, Ping, Traceroute, nslookup
Neustart per Ping
Möglichkeit, PoE an einem bestimmten Port neu zu starten
Sicherheit
Authentifizierung
PAM – Pre-Shared Key, Radius und TACACS+, IP-Sperrung und Anmeldeversuche
VLAN
Port-VLAN-Trennung
802.1x
Portbasierte Netzwerkzugriffskontrollclients und -server
MAC-Filterunterstützung
Bestimmten MAC-Adressen die Verbindung über festgelegte Ports erlauben, nicht autorisierte Ports ignorieren oder den Port deaktivieren, wenn eine nicht autorisierte MAC-Adresse erkannt wird.
API
Teltonika Networks Web-API-Unterstützung (Beta)
Erweitern Sie die Funktionalität Ihres Geräts, indem Sie eine Reihe konfigurierbarer API-Endpunkte verwenden, um Daten abzurufen oder zu ändern.
Systemmerkmale
Prozessor
Realtek, Einzelkern, 500 MHz, MIPS-4KEc
RAM-Speicher
128 MB, DDR3
Flash-Speicher
16 MB serieller Flash-Speicher
Firmware / Konfiguration
WEB-UI
Firmware aus Datei aktualisieren, Firewall auf dem Server prüfen, Konfigurationsprofile, Konfigurationssicherung
FOTA
Firmware aktualisieren
RMS
Firmware-/Konfigurationsaktualisierung für mehrere Geräte gleichzeitig
Einstellungen beibehalten
Aktualisieren Sie die Firmware, ohne die aktuelle Konfiguration zu verlieren.
Werksreset
Durch das Zurücksetzen auf Werkseinstellungen werden alle Systemeinstellungen, einschließlich IP-Adresse, PIN und Benutzerdaten, auf die Standardkonfiguration des Herstellers zurückgesetzt.
FIRMWARE-ANPASSUNG
Betriebssystem
TSWOS (OpenWrt-basiertes Linux-Betriebssystem)
Unterstützte Sprachen
Busybox Shell, Lua, C, C++
Entwicklungswerkzeuge
SDK-Paket mit bereitgestellter Build-Umgebung
Paketmanager
Der Paketmanager ist ein Dienst, mit dem Sie zusätzliche Software auf Ihrem Gerät installieren können.
Leistungsspezifikationen
Bandbreite (nicht blockierend)
56 Gbit/s
Weiterleitungsgebühr
83,33 Mpps
Paketpuffer
512 KB
Größe der MAC-Adresstabelle
8.000 Einträge
Jumbo-Rahmenhalterung
10.000 Bytes
POE OUT
PoE+-Anschlüsse
Türen 1-24
PoE-Standard
IEEE 802.3af (PoE, Typ 1) und IEEE 802.3at (PoE+, Typ 2), Alternative A
Maximale PoE-Leistung pro Port (bei PSE)
30 W
Gesamtleistungsbudget für PoE (am PSE)
300 W
Energie
Anschluss
C14-Stecker
Eingangsspannungsbereich
100–240 V Wechselstrom, 50/60 Hz
Energieverbrauch
Leerlauf: 9 W / Max.: 330 W / PoE Max.: 300

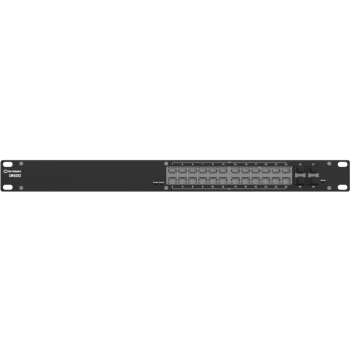

Physikalische Schnittstellen
Ethernet
24 RJ45-Anschlüsse, 10/100/1000 Mbit/s
Faser
4 SFP-Ports
Status-LED
1 x Power-LED, 48 x ETH-Status-LEDs, 1 x Status-LED, 4 x SFP-Status-LEDs

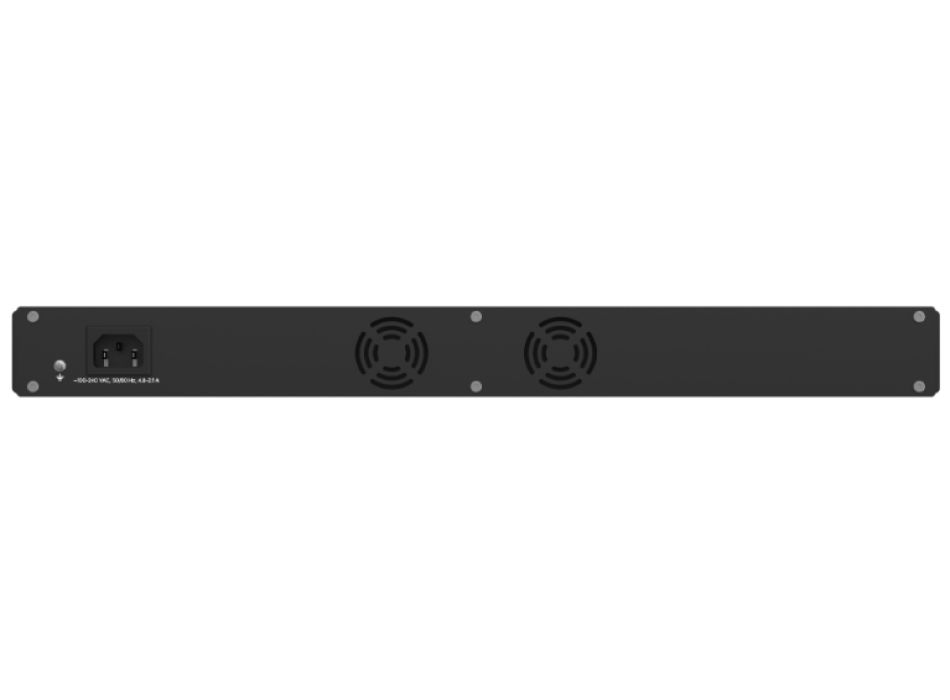

Energie
1 C14-Stecker
Zurücksetzen
Software-Reset-Taste
Andere
1 x Erdungsschraube
Physikalische Spezifikationen
Gehäusematerial
Gehäuse und Paneele aus eloxiertem Aluminium
Abmessungen (B x H x T)
483 x 44 x 234 mm
Gewicht
2291 Gramm
Montageoptionen
Rack-Montagesatz
Betriebsumgebung
Betriebstemperatur
von 0 °C bis 50 °C
Betriebsfeuchtigkeit
10 % bis 90 % nicht kondensierend
Schutzart
IP30
Genehmigungen und Typgenehmigungen
Vorschriften
CE, UKCA, CB, RCM, FCC, IC
