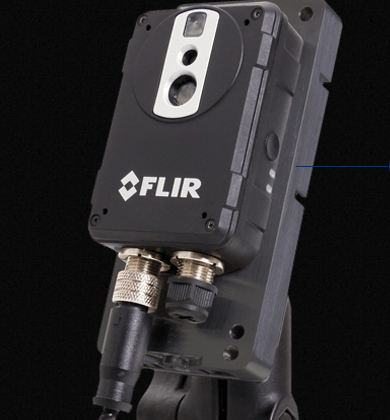

Especificaciones de la FLIR AX8
DATOS DE IMAGEN Y ÓPTICOS
Resolución infrarroja de 80x60 píxeles
Sensibilidad térmica / NETD <0,10 °C a +30 °C (+86 °F) / 100 mK
Campo de visión (FOV) 48° x 37°
Enfoque fijo
DATOS DEL DETECTOR
Microbolómetro sin refrigeración de matriz de plano focal (FPA)
Rango espectral: 7,3-13 µm
CÁMARA VISUAL
Cámara digital integrada de 640x480
El campo de visión de la cámara digital se adapta a la lente infrarroja.
Sensibilidad mínima de 10 lux sin iluminador.
MEDICIÓN
Rango de temperatura del objeto: -10 °C a +150 °C (14 °F a 302 °F)
Precisión de +/-2 °C (+/-3,6 °F) o +/-2 % de la lectura (+10 a +100 °C a +10 a +35 amb)
ANÁLISIS DE MEDICIÓN
Medidor puntual 6
Área 6 Cajas con máx. / mín. / promedio
Detección automática de calor/frío. Valor de temperatura máxima/mínima y posición mostrados dentro del recuadro.
Preajustes de medición Sí
Corrección automática de la transmisión atmosférica, basada en datos de distancia, temperatura atmosférica y humedad relativa.
Corrección automática de la transmisión óptica, basada en señales de sensores internos.
Correcciones de emisividad variables de 0,01 a 1,0
Corrección automática de la temperatura aparente reflejada, basada en la entrada de la temperatura reflejada.
Óptica externa / Corrección de ventanas Automática, basada en la entrada de transmisión óptica/de ventana y temperatura
Correcciones de medición Parámetros globales del objeto
ALARMA
Funciones de alarma Alarmas automáticas en cualquier función de medición seleccionada. Se pueden configurar un máximo de 5 alarmas.
Salida de alarma digital, almacenamiento de imagen, envío de archivos (ftp), correo electrónico (smtp), notificación
CONFIGURACIÓN
Paletas de colores Paletas de colores (B/N, B/N inv, Hierro, Lluvia)
Comandos de configuración Datos / Hora, Temperatura °C/°F
Interfaz web Sí
Almacenamiento de imágenes
Medios de almacenamiento Memoria integrada para almacenamiento interno
Modo de almacenamiento de imágenes IR, Visual, MSX
Formatos de archivo JPEG + FFF
ETHERNET
Control Ethernet, resultado e imagen
Ethernet tipo 100 Mbps
Estándar Ethernet IEEE 802.3
Conector Ethernet tipo M12 de 8 pines con codificación X
Transmisión de vídeo por Ethernet Sí
Alimentación Ethernet Alimentación a través de Ethernet, PoE IEEE 802.3as clase 0
Protocolos Ethernet Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, SFTP, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour)
INTERFAZ DE ELECTRÓNICA MARINA
Pantallas multifunción compatibles con la red de pantallas multifunción Raymarine LightHouse II.
TRANSMISIÓN DE IMÁGENES
Formatos de transmisión de imágenes: Motion JPEG, MPEG, H.264
Resolución de transmisión de imagen: 640x480
Modos de imagen: Térmica, Visual, MSX (imagen infrarroja con presentación de detalles mejorada).
Ajuste automático continuo de la imagen
SISTEMA DE ALIMENTACIÓN (INYECTOR POE)
Alimentación externa: 12/24 V CC, 2 W continuos / 3,1 W máximo absoluto
Conector de alimentación externo con conexión por tornillo (12V/0V/Chasis)
Rango de voltaje permitido: 9-36 V CC
DATOS AMBIENTALES
Rango de temperatura de funcionamiento: de 0 °C a +50 °C (de 32 °F a +122 °F)
Rango de temperatura de almacenamiento: de -40 °C a +70 °C (de -40 °F a +158 °F) IEC 68-2-1 e IEC 68-2-2
Humedad (funcionamiento y almacenamiento) IEC 60068-2-30/24 h 95 % de humedad relativa +25 °C a +40 °C (+77 °F a +104 °F)/ 2 ciclos
EMC EN 61000-6-2:2001 (Inmunidad) | EN 61000-6-3:2001 (Emisión) | FCC 47 CFR Parte 15 Clase B (Emisión) | EN 60945:2002 | EN60945 (Conformidad electromagnética)
Encapsulado IP67 (IEC 60529)
Peso neto: 25 g (IEC 60068-2-29)
Vibración 2 g (IEC 60068-2-6)
EN 60945:2002
Protección contra ignición EN 28845:1993
DATOS FÍSICOS
Dimensiones de la cámara (largo × ancho × alto): 54 × 25 × 79 mm (2,1 x 1 x 3,1 pulgadas) sin conectores.
54 × 25 × 95 mm (2,1 x 1 x 3,7 pulgadas) con conectores
INFORMACIÓN DE ENVÍO
Embalaje: Cámara infrarroja con lente, documentación impresa, CD-ROM de documentación del usuario, placa de refrigeración/montaje, inyector PoE, cable PoE para cámara, cable Ethernet Raymarine RayNet.
