FLIR AX8 Spezifikationen
BILDGEBUNG & OPTISCHE DATEN
IR-Auflösung 80x60 Pixel
Thermische Empfindlichkeit / NETD <0,10 °C bei +30 °C (+86 °F) / 100 mK
Sichtfeld (FOV) 48° x 37°
Fixfokus
DETEKTORDATEN
Detektortyp: Fokalebenenarray (FPA), ungekühlter Mikrobolometer
Spektralbereich 7,3–13 µm
VISUELLE KAMERA
Eingebaute Digitalkamera 640x480
Das Sichtfeld der Digitalkamera passt sich dem IR-Objektiv an
Mindestempfindlichkeit 10 Lux ohne Beleuchtung
MESSUNG
Objekttemperaturbereich -10 °C bis +150 °C (14 °F bis 302 °F)
Genauigkeit +/-2°C (+/-3,6°F) oder +/-2% des Messwerts (+10 bis +100°C bei +10 bis +35°C)
MESSANALYSE
Spotmeter 6
Bereich 6 Kästchen mit max. / min. / durchschnittlich
Automatische Heiß-/Kalt-Erkennung: Maximal-/Minimaltemperaturwert und Position werden im Gehäuse angezeigt.
Messvoreinstellungen Ja
Automatische atmosphärische Transmissionskorrektur, basierend auf Eingaben für Entfernung, Lufttemperatur und relative Luftfeuchtigkeit
Automatische optische Transmissionskorrektur, basierend auf Signalen von internen Sensoren
Emissionskorrekturen variabel von 0,01 bis 1,0
Automatische Korrektur der reflektierten scheinbaren Temperatur, basierend auf der Eingabe der reflektierten Temperatur
Automatische Korrektur der externen Optik/Fenster, basierend auf den Eingangsdaten zur Lichtdurchlässigkeit und Temperatur der Optik/Fenster.
Messkorrekturen Globale Objektparameter
ALARM
Alarmfunktionen: Automatische Alarme bei jeder ausgewählten Messfunktion. Es können maximal 5 Alarme eingestellt werden.
Alarmausgang (digital), Bildspeicherung, Dateiversand (FTP), E-Mail-Versand (SMTP), Benachrichtigung
AUFSTELLEN
Farbpaletten Farbpaletten (SW, SW inv, Iron, Rain)
Einstellbefehle: Daten / Zeit, Temperatur °C/°F
Webinterface Ja
Bildspeicherung
Speichermedium: Eingebauter Speicher für internen Speicher
Bildspeichermodus IR, Visuell, MSX
Dateiformate JPEG + FFF
Ethernet
Ethernet-Steuerung, Ergebnis und Bild
Ethernet-Typ 100 Mbit/s
Ethernet-Standard IEEE 802.3
Ethernet-Anschluss Typ M12 8-polig X-codiert
Ethernet-Videostreaming Ja
Ethernet-Stromversorgung (Power over Ethernet, PoE) IEEE 802.3as Klasse 0
Ethernet-Protokolle: Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, SFTP, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour)
MARINE ELEKTRONIK-SCHNITTSTELLE
Multifunktionsdisplays Netzwerkkompatibel mit Raymarine LightHouse II Multifunktionsdisplays
Bildstreaming
Bildstreaming-Formate: Motion JPEG, MPEG, H.264
Bildstream-Auflösung 640x480

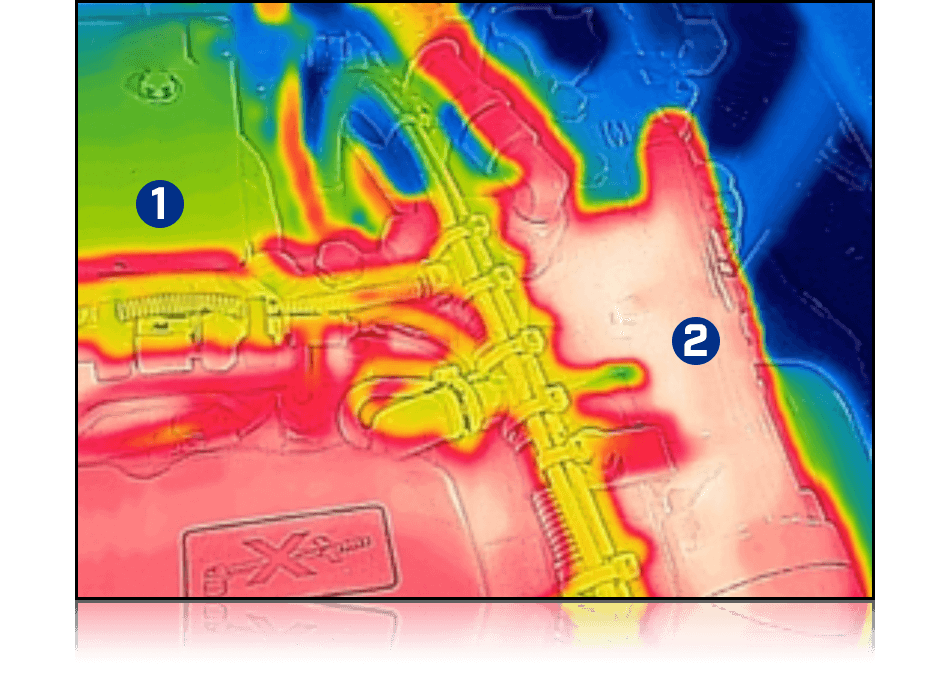

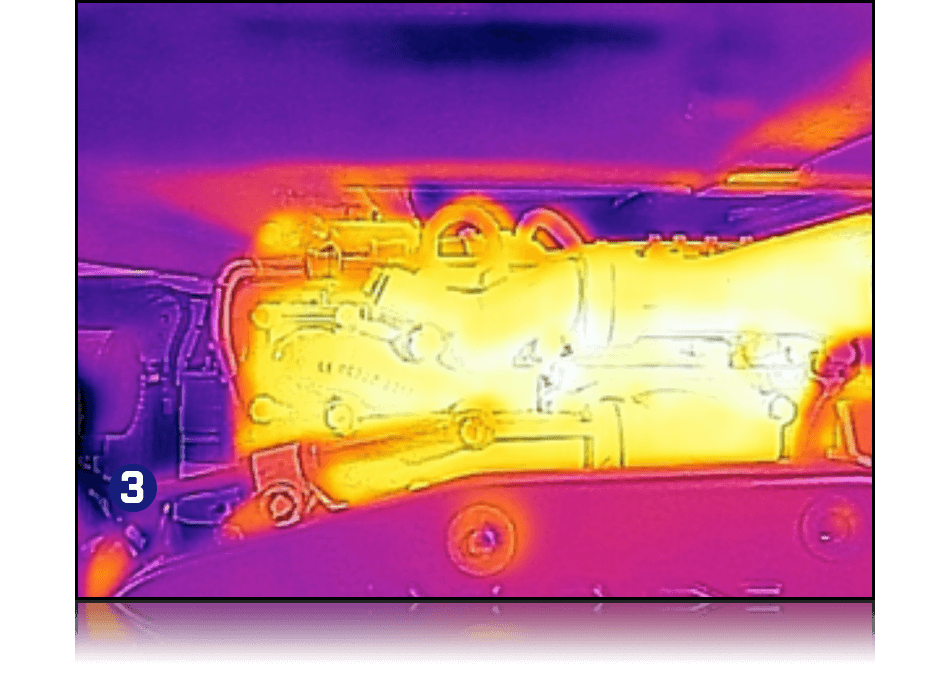

Bildmodi: Thermisch, Visuell, MSX (IR-Bild mit verbesserter Detaildarstellung)
Automatische Bildanpassung (kontinuierlich)
STROMVERSORGUNG (POE-Injektor)
Externe Stromversorgung: 12/24 V DC, 2 W Dauerleistung / 3,1 W maximale Leistung
Schraubanschluss für externen Stromanschluss (12V/0V/Chassis)
Zulässiger Spannungsbereich: 9–36 V DC
UMWELTDATEN
Betriebstemperaturbereich 0 °C bis +50 °C (32 °F bis +122 °F)
Lagertemperaturbereich –40 °C bis +70 °C (–40 °F bis +158 °F) IEC 68-2-1 und IEC 68-2-2
Luftfeuchtigkeit (Betrieb und Lagerung) IEC 60068-2-30/24 h 95 % relative Luftfeuchtigkeit +25 °C bis +40 °C (+77 °F bis +104 °F)/ 2 Zyklen
EMV EN 61000-6-2:2001 (Störfestigkeit) | EN 61000-6-3:2001 (Störaussendung) | FCC 47 CFR Teil 15 Klasse B (Störaussendung) | EN 60945:2002 | EN 60945 (Elektromagnetische Verträglichkeit)
Schutzart IP67 (IEC 60529)
Bump 25 g (IEC 60068-2-29)
Vibration 2 g (IEC 60068-2-6)
EN 60945:2002
Zündschutz EN 28845:1993
PHYSIKALISCHE DATEN
Kameragröße (L × B × H) 54 × 25 × 79 mm (2,1 × 1 × 3,1 Zoll) ohne Anschlüsse
54 × 25 × 95 mm (2,1 x 1 x 3,7 Zoll) mit Anschlüssen
VERSANDINFORMATIONEN
Verpackung: Infrarotkamera mit Objektiv, gedruckte Dokumentation, Benutzerdokumentations-CD-ROM, Kühl-/Montageplatte, PoE-Injektor, Kamera-PoE-Kabel, Raymarine RayNet Ethernet-Kabel
