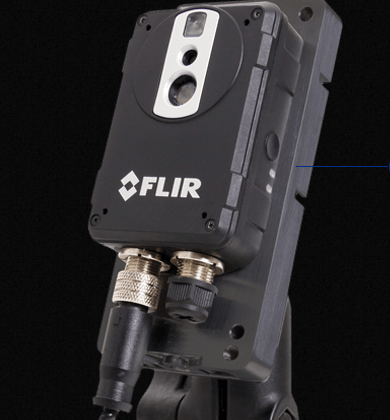

Spécifications de la FLIR AX8
DONNÉES D'IMAGERIE ET D'OPTIQUE
Résolution infrarouge 80x60 pixels
Sensibilité thermique / NETD < 0,10 °C à +30 °C (+86 °F) / 100 mK
Champ de vision (FOV) 48° x 37°
Mise au point fixe
DONNÉES DU DÉTECTEUR
Détecteur de type réseau de plan focal (FPA) Microbolomètre non refroidi
Gamme spectrale 7,3-13 µm
CAMÉRA VISUELLE
Caméra numérique intégrée 640x480
Le champ de vision de la caméra numérique s'adapte à l'objectif infrarouge
Sensibilité minimale de 10 lux sans illuminateur
MESURES
Plage de température de l'objet : -10 °C à +150 °C (14 °F à 302 °F)
Précision +/-2°C (+/-3,6°F) ou +/-2% de la lecture (+10 à +100°C à +10 à +35°Amb)
ANALYSE DES MESURES
Spotmètre 6
Zone 6 Cases avec max. / min. / moyenne
Détection automatique chaud/froid. Valeur et position de température max/min affichées dans le boîtier.
Préréglages de mesure Oui
Correction automatique de la transmission atmosphérique, basée sur les données de distance, de température atmosphérique et d'humidité relative.
Correction automatique de la transmission optique, basée sur les signaux provenant des capteurs internes
Corrections d'émissivité variables de 0,01 à 1,0
Correction automatique de la température apparente réfléchie, basée sur la température réfléchie saisie.
Correction automatique des optiques/fenêtres externes, basée sur les données de transmission et de température des optiques/fenêtres.
Corrections de mesure des paramètres globaux de l'objet
ALARME
Fonctions d'alarme : Alarmes automatiques pour toute fonction de mesure sélectionnée. Jusqu'à 5 alarmes peuvent être configurées.
Sortie d'alarme numérique, enregistrement d'image, envoi de fichiers (FTP), e-mail (SMTP), notification
INSTALLATION
Palettes de couleurs (N&B, N&B inversé, Fer, Pluie)
Configuration des commandes : Données / Heure, Température °C/°F
Interface Web Oui
Stockage d'images
Support de stockage Mémoire intégrée pour le stockage interne
Mode de stockage d'images IR, Visuel, MSX
Formats de fichiers JPEG + FFF
ETHERNET
Contrôle Ethernet, résultat et image
Ethernet de type 100 Mbps
Norme Ethernet IEEE 802.3
Connecteur Ethernet de type M12 à 8 broches codé en X
Diffusion vidéo Ethernet Oui
Alimentation par Ethernet (PoE) : norme IEEE 802.3as classe 0
Protocoles Ethernet : Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, SFTP, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour)
INTERFACE ÉLECTRONIQUE MARINE
Réseau d'écrans multifonctions compatible avec les écrans multifonctions Raymarine LightHouse II
DIFFUSION D'IMAGES
Formats de flux d'images : Motion JPEG, MPEG, H.264
Résolution de diffusion d'images : 640x480
Modes d'image : Thermique, Visuel, MSX (image infrarouge avec présentation détaillée améliorée)
Réglage automatique de l'image en continu
SYSTÈME D'ALIMENTATION (Injecteur PoE)
Alimentation externe : 12/24 V CC, 2 W en continu / 3,1 W en absolu (maximum)
Connecteur d'alimentation externe à vis (12V/0V/Châssis)
Plage de tension admissible : 9-36 V CC
DONNÉES ENVIRONNEMENTALES
Plage de températures de fonctionnement : 0 °C à +50 °C (32 °F à +122 °F)
Plage de températures de stockage : –40 °C à +70 °C (–40 °F à +158 °F) IEC 68-2-1 et IEC 68-2-2
Humidité (fonctionnement et stockage) IEC 60068-2-30/24 h 95 % d'humidité relative +25 °C à +40 °C (+77 °F à +104 °F) / 2 cycles
CEM EN 61000-6-2:2001 (Immunité) | EN 61000-6-3:2001 (Émissions) | FCC 47 CFR Partie 15 Classe B (Émissions) | EN 60945:2002 | EN 60945 (Conformité électromagnétique)
Encapsulation IP67 (IEC 60529)
Bosse de 25 g (IEC 60068-2-29)
Vibration 2 g (IEC 60068-2-6)
EN 60945:2002
Protection contre l'inflammation EN 28845:1993
DONNÉES PHYSIQUES
Dimensions de la caméra (L × l × H) : 54 × 25 × 79 mm (2,1 × 1 × 3,1 po) sans connecteurs
54 × 25 × 95 mm (2,1 × 1 × 3,7 po) avec connecteurs
INFORMATIONS SUR L'EXPÉDITION
Contenu de l'emballage : caméra infrarouge avec objectif, documentation imprimée, CD-ROM de documentation utilisateur, plaque de refroidissement/montage, injecteur PoE, câble PoE pour caméra, câble Ethernet Raymarine RayNet
