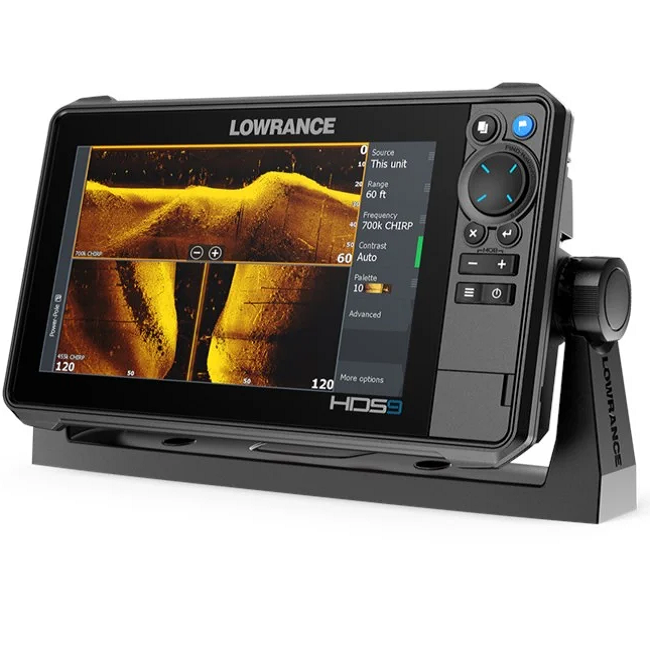

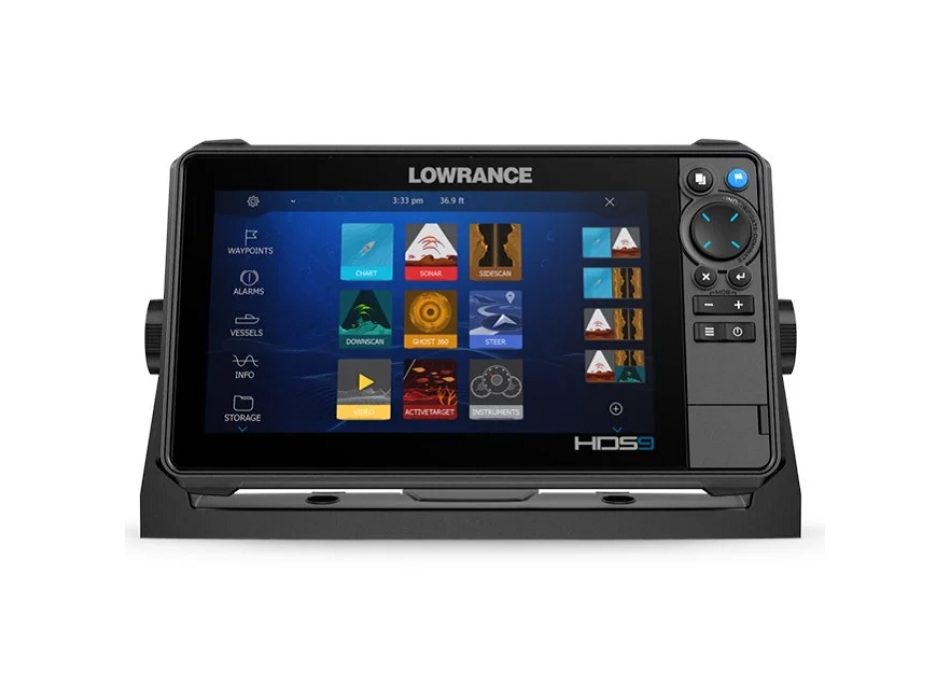

Écran HD actif d'imagerie Lowrance HDS PRO 9 de 9 pouces

CARACTÉRISTIQUES

Afficher
Angles de vision : 80° haut/bas, 80° gauche/droite
couleur de rétroéclairage LED blanc pur
Luminosité de l'écran > 1200 nits Résolution d'affichage 1280 x 720

Physicien
Dimensions (hauteur x largeur x profondeur) : 40,5 x 14,5 x 31,5 cm ; poids : 1,39 kg
Boussole de sécurité 12" (300 mm)
Type de montage : Support à cardan, montage encastré sur le tableau de bord avant, montage encastré sur le tableau de bord arrière

Connectivité
Bluetooth intégré 4.0 avec prise en charge du Bluetooth classique
Connectivité NMEA 20001x Micro-C
Élément de connectivité Wi-Fi interne 802.11b/g/n et compatible avec le module WiFi-1
Stockage sur carte SD : 2 cartes micro SD jusqu'à 32 Go
Ports Ethernet : 1 x 100 Mbit/s, jusqu’à 6 imprimantes multifonctions sur le réseau
Sortie vidéo : Non
Entrée : Vidéo composite RCA – monocanal via adaptateur optionnel

Cartographie
Graphiques pris en charge : C-MAP Reveal, C-MAP Discover, C-MAP Reveal

Pilote automatique
Modes de direction Cap Point de passage Direction assistée Manœuvres Virages Cap Point de passage Direction assistée Demi-tour En U Demi-tour en C Spirale Zigzag Carré S paresseux

Électrique
Consommation électrique maximale de 2,9 A à 13,8 V CC avec rétroéclairage complet et sonar activé.
Consommation électrique minimale de 2,0 A à 13 V CC avec rétroéclairage complet et sonar activés.
Consommation électrique typique : 2,0 A à 13 V CC avec rétroéclairage complet et sonar activés.
Tension d'alimentation 12 V CC (10,8-17 V CC)
Fusible recommandé de calibre 3A

Environnement
Plage de températures de fonctionnement : de -15 °C à 55 °C (5 °F à 131 °F)
Plage de température de stockage : 4 °F à 140 °F (-20 °C à 60 °C)
Étanchéité IPX7 (porte fermée) ; résistance à l’humidité : IEC 60945 (chaleur humide : 66 °C à 95 % d’humidité relative pendant 48 h) ; résistance aux vibrations : 100 000 cycles de 20 G

GPS
canaux du récepteur GPS16
Correction DGPS, WAAS
Fréquence de rafraîchissement 10 Hz
Précision de positionnement 20 m RMS
Délai avant réparation : 30 secondes

MFD
Superposition de carte AIS et de radar. Détails du navire cible.
Pilote automatique, moteur hors-bord NAC-1, NAC-2, moteur de pêche à la traîne Ghost, moteur de pêche à la traîne MotorGuide Xi5/Xi3 **nécessite une passerelle Motorguide PinPoint
Cartographie incluant le fond de carte mondial C-MAP (modèles ROW) et la carte de base Navionics (modèles AMER et ROW).
Commutation numérique CzoneNaviop
Compatibilité sonar : Intégré : CHIRP Broadband, Active Imaging DownScan, Active Imaging SideScan, Active Imaging HD DownScan, Active Imaging HD SideScan. Compatible avec : ActiveTarget, ActiveTarget2, S3100 SonarHub, StructureScan, StructureScanHD, StructureScan3D, LiveSight (nécessite le module PSI-1).
GPS 10 Hz GPS/GLONASS WAAS/EGNOS/MSAS
Mémoire interne 8,0 Go
MétéoSiriusXM via WM-3 (États-Unis uniquement)SiriusXM via WM-4 (États-Unis uniquement)
Produits multimédias SonicHub, SonicHub2 et FusionLink, ainsi que tous les produits audio marins compatibles NMEA 2000
Points de passage, itinéraires, traces : 3 000 points de passage, 100 itinéraires, 100 sentiers (jusqu’à 10 000 points par sentier).

Autre
Interface Écran tactile : Écran tactile multipoint complet Clavier : Clavier directionnel à 8 directions Zoom +/- Quitter Entrée Menu Point de repère Alimentation/Éclairage
