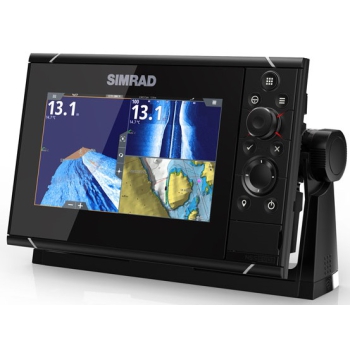

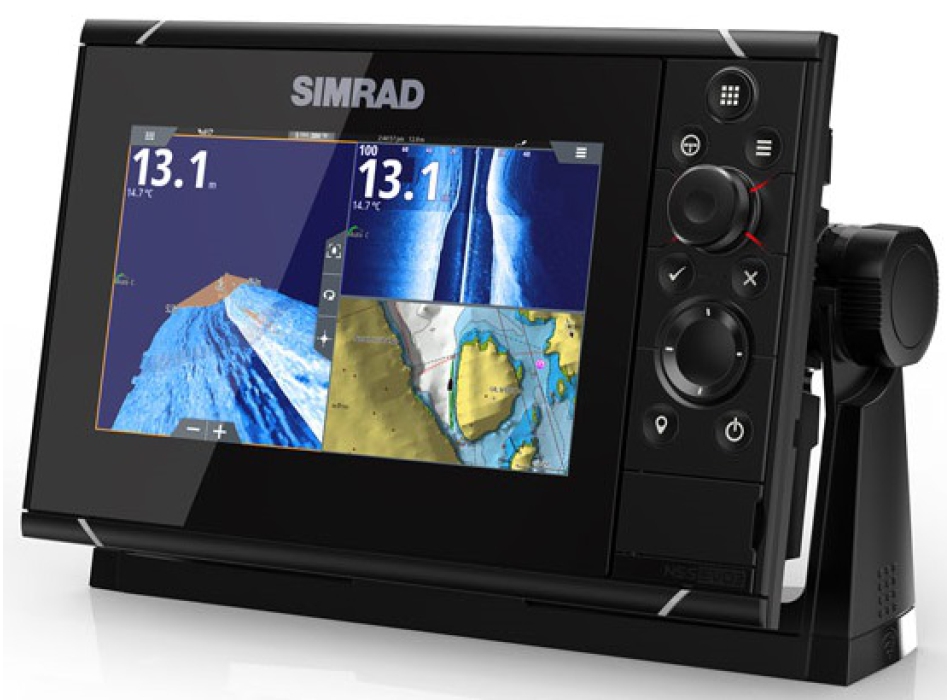

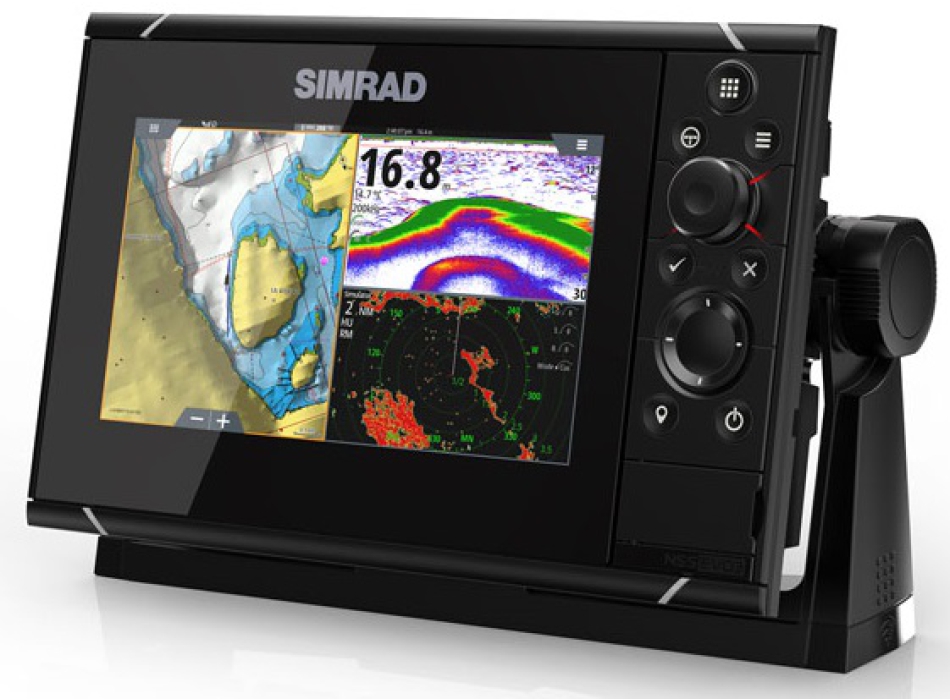

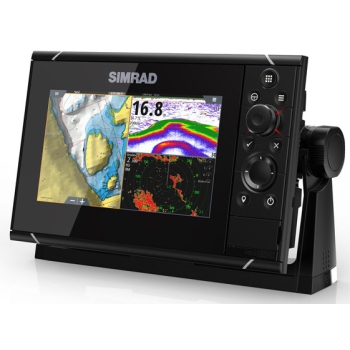

Simrad NSS 7 evo3
Mit dem NSS evo3 navigieren, steuern und genießen Sie ein beispielloses Maß an integrierter Funktionalität. Die SolarMAX™ HD-Displaytechnologie liefert exzellente Bildschärfe und extrem weite Betrachtungswinkel. Zusammen mit einem wetterfesten Touchscreen und einer erweiterten Tastatur ermöglicht sie maximale Kontrolle in jeder Situation.
Hauptmerkmale: SolarMAX™-Breitbild-HD-Display für naturgetreue Farben
SolarMAX™ 7-Zoll-Breitbild-HD-Display
Zuverlässige Steuerung unter allen Bedingungen: Wechseln Sie zwischen Multi-Touch-Modus und vollständiger Tastatur mit Drehregler.

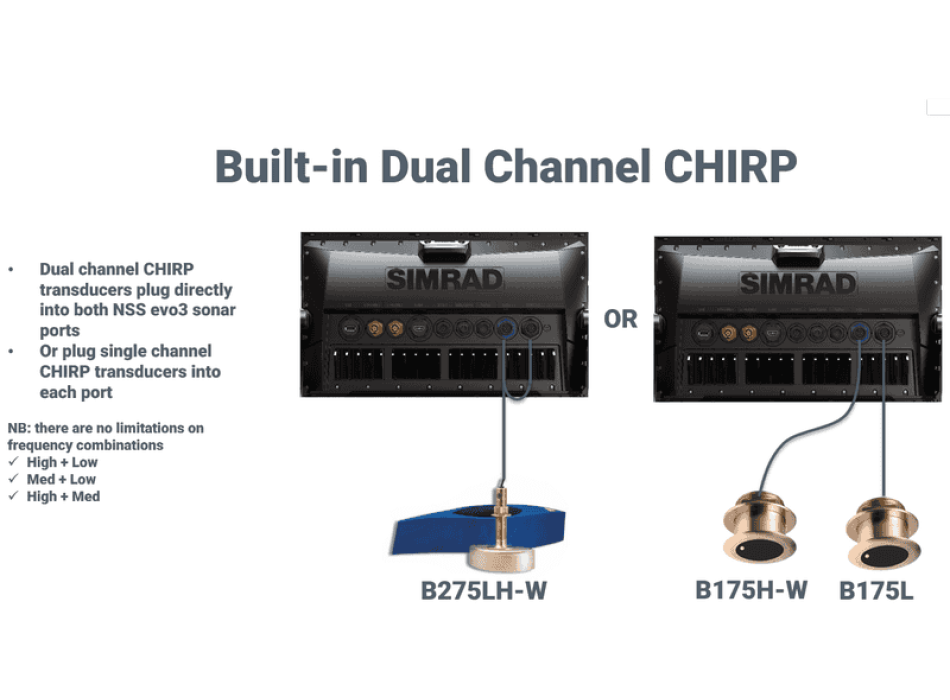

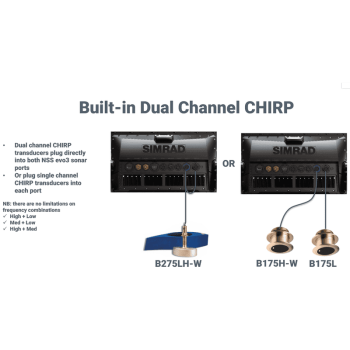

Integriertes Echolot mit Zweikanal-CHIRP-Sonar, ForwardScan®-Sonar und StructureScan® HD-Bildgebung
Ergänzen Sie Ihre Ausstattung mit StructureScan® 3D-Bildgebung, erweiterten Broadband Sounder™-Funktionen und mehr über Simrad-Module.
Erleben Sie mehr mit Halo™ Pulskompressionsradar, Breitband 3G™/4G™ und anderen Simrad-Lösungen.
Steuern Sie Simrad-Autopilotsysteme vollständig mit dem NSS evo3-Touchscreen oder der Tastatur.
NMEA 2000®-Konnektivität ermöglicht integrierte Motorüberwachung, Steuerung des Audiosystems und mehr.
Präzise Navigation mit integriertem 10-Hz-GPS/GLONASS-Empfänger mit hoher Verstärkung.
Einfachere Bootstourenplanung dank TripIntel™-Technologie und Unterstützung für Navionics Autorouting/Jeppesen Easy Routing
Das integrierte GoFree™ Wi-Fi ermöglicht Online-Funktionalität, Smartphone-Überwachung und Tablet-Steuerung.
Einbaufertige Montage für eine unauffällige Glasbrückenoptik oder Halterungsmontage an beliebiger Stelle am Schiff
SolarMAX™ 7-Zoll-Breitbild-HD-Display Die SolarMAX™ HD-Displaytechnologie revolutioniert die Darstellung von Bordelektronik und liefert hochauflösende und klare Bilder unter allen Betriebsbedingungen. Dank des weiten Betrachtungswinkels ist die Anzeige aus jeder Position – ob sitzend oder stehend – optimal sichtbar. Helle LED-Hintergrundbeleuchtung und eine Antireflexbeschichtung sorgen für verbesserte Lesbarkeit bei Tageslicht. SolarMAX™ HD-Displays sind so konzipiert, dass sie der Sommerhitze standhalten und sich ideal für den Außeneinsatz eignen. Das spezielle optische Glas dieser Allwetter-Displays verhindert Kondensation und Beschlagen. Das SolarMAX™ HD-Display bietet maximale Sichtbarkeit bei jedem Wetter und unter allen Bedingungen.
Zuverlässige Steuerung in jeder Situation Die NSS evo3-Displays bieten Ihnen volle Kontrolle über Ihre Route. Über den intuitiven Touchscreen und das integrierte Tastenfeld mit Drehknopf können Sie mühelos zwischen verschiedenen Steuerungsfunktionen wechseln. Alle Displayfunktionen lassen sich sowohl über den Touchscreen als auch über das Tastenfeld bedienen, sodass Sie die für die jeweilige Aufgabe optimalen Bedienelemente nutzen können. Mit den Tastenfeld-Bedienelementen des NSS evo3 können Sie den Touchscreen zudem sperren und eine klassische Bedienung mit Tasten und Drehknopf verwenden – ganz ohne separates Tastenfeld.

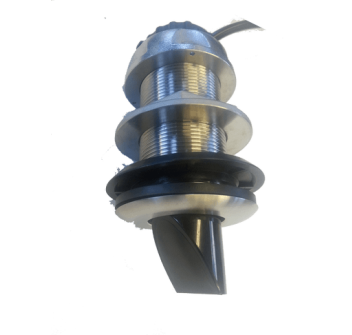

Integriertes Echolot Das im NSS evo3 Display integrierte Sonarmodul bietet eine breite Palette an Simrad-Sonartechnologien für vielfältige Anwendungen beim Sportfischen und auf Kreuzfahrten. StructureScan® HD kombiniert DownScan- und SideScan-Sonar und liefert gestochen scharfe Bilder von fischreichen Strukturen. Das preisgekrönte ForwardScan®-Sonar sorgt für mehr Sicherheit bei der Navigation und bietet eine klare Sicht auf den Meeresboden vor Ihrem Boot. Die Broadband Sounder™-Technologie ermöglicht die CHIRP-kompatible Fischortung und unterstützt alle TotalScan™ All-in-One-Geber sowie Zweikanal-CHIRP-Geber. Zweikanal-Geber decken mehrere Tiefenbereiche ab und bieten breitere Abstrahlwinkel in einem Gerät – ideal für die gezielte Ansteuerung bestimmter Wasserschichten beim Sportfischen. Dank der zwei Geberanschlüsse können StructureScan® HD oder ForwardScan® und CHIRP-Sonar oder herkömmliches Sonar gleichzeitig genutzt werden.
Kompatibel mit Simrad-Erweiterungsmodulen Die NSS evo3-Displays sind mit Simrad-Erweiterungsmodulen kompatibel, darunter StructureScan® 3D-Bildgebung für strategische Anpassungen, S5100 Breitband-Sonar mit CHIRP und viele weitere Plug-and-Play-Netzwerkmodule. Die Modulfunktionen können von mehreren NSS evo3-Displays gemeinsam genutzt werden, und die Möglichkeit, jederzeit Module hinzuzufügen, erlaubt Ihnen, Ihr Simrad-Displaysystem einfach an Ihre individuellen Bootsinteressen und Technologiebedürfnisse anzupassen.
Radarsystemsteuerung Erweitern Sie Ihre Sicht mit Halo™ Pulskompressionsradar, Breitbandradar™ oder anderen digitalen HD-Radarlösungen. NSS evo3-Displays integrieren sich nahtlos in diese vernetzten Simrad-Radarlösungen und bieten eine vollständige Radarschnittstelle mit einfachen voreingestellten Modi, benutzerdefinierter manueller Abstimmung, MARPA-Zielverfolgung, Schutzzonen, Überlagerungsansichten und mehr – je nach Ihrem Radarsystem.
Simrad-Autopilot-Integration Genießen Sie die volle Kontrolle über Ihren Simrad-Autopiloten mit dem NSS evo3 Touchscreen oder der Tastatur. Setzen Sie einen Kurs, halten Sie ihn gegen Wind und Strömung, wenden Sie zu einem Wegpunkt oder folgen Sie einer komplexen Route – alles mit den einfachen Bedienelementen auf dem Bildschirm. NSS evo3 Displays können als alleinige Steuerung für ein Blackbox-Autopilotsystem oder in Kombination mit separaten Autopilot-Controllern und Funkfernbedienungen verwendet werden. Ein vernetztes Simrad-Autopilotsystem lässt sich von jedem NSS evo3 Display an Bord aus steuern – ideal für Schiffe mit zwei Steuerständen.
NMEA 2000®-Konnektivität Die branchenübliche NMEA 2000®-Konnektivität ermöglicht die Integration einer breiten Palette von Elektronikgeräten von Simrad und Drittanbietern an Bord, darunter Motor- und Kraftstoffsteuerungsfunktionen, digitale Instrumente, AIS-Integration, Audiosystemsteuerung und vieles mehr.
Eingebauter 10-Hz-GPS-Empfänger Alle NSS evo3-Displays verfügen über einen leistungsstarken GPS/GLONASS-Empfänger, der seine Position zehnmal pro Sekunde aktualisiert – ideal für die präzise Positionsbestimmung von schnellen Motorbooten. Dadurch entfällt die Notwendigkeit, einen separaten GPS-Empfänger für die Außenmontage mit Halterung oder für den Einbau in viele GFK-Boote zu erwerben und zu installieren. Ein optionaler externer GPS-Empfänger kann als zusätzliche Positionsquelle oder in Installationen verwendet werden, in denen der Empfänger kein klares GPS-Signal empfängt.
Anpassbare Funktionstaste Das NSS evo3-Display verfügt über eine benutzerprogrammierbare Funktionstaste, die direkten Zugriff auf Ihre gewünschten Funktionen ermöglicht. So können Sie mit einem einzigen Tastendruck häufig genutzte Funktionen wie Navigation, Autopilot oder Radar aufrufen. Alternativ können Sie die Taste einer Funktion zuweisen, die Sie schnell zur Hand haben möchten – beispielsweise einer MOB-Taste für Notfälle, einer speziellen Taste zum Aufzeichnen von Sonarprotokollen für Insight Genesis oder einer Taste zum Sperren des Touchscreens bei Verwendung des Tastenfelds oder eines externen Controllers. Sie können zwischen zwei Funktionen wählen: einer für kurzes und einer für langes Drücken.
TripIntel™-Technologie Die speziell für Motorboote entwickelte TripIntel™-Technologie erfasst und zeigt alle Informationen an, die Sie für eine sichere und angenehme Fahrt benötigen. Treffen Sie fundiertere Entscheidungen dank der Reichweitenanzeige auf den Seekarten, dem einfachen Zugriff auf aktuelle und zukünftige Gezeitenstände sowie einer detaillierten Fahrthistorie. Während der Fahrt ermöglicht Ihnen die Geschwindigkeitsanzeige die einfache Anpassung der Trimmung für maximale Kraftstoffeffizienz und hilft Ihnen, im optimalen Bereich zu bleiben, die Reichweite zu maximieren und die Kraftstoffkosten zu senken.
Vereinfachte Navigation dank Autorouting Die automatische Routenplanung bietet auf dem Boot denselben Komfort und dieselbe Einfachheit wie die Navigation im Auto. Sie können eine Route planen und ohne Verzögerung losfahren. Wählen Sie einfach ein Ziel aus, und das NSS evo3-Display empfiehlt Ihnen die kürzeste und sicherste Route unter Berücksichtigung des Tiefgangs und der Schiffsgröße. Diese Funktion ist mit Navionics+ oder Navionics Platinum-Karten (Navionics Autorouting) und mit Jeppesen CMAP MAX-N+-Karten (Jeppesen Easy Routing) verfügbar.
Integriertes GoFree™-WLAN Das integrierte GoFree™-WLAN ermöglicht das Herunterladen von Online-Karten, die Erstellung von Insight Genesis-Karten und systemweite Software-Updates. Im GoFree™-Shop können Sie aus einer Vielzahl von Online-Karten wählen und diese direkt auf die Speicherkarte Ihres Displays herunterladen, ohne den Steuerstand zu verlassen. Sonaraufzeichnungen, die auf Ihrem Display erfasst werden, lassen sich direkt in den Insight Genesis-Cloud-Service hochladen, um detaillierte, individuelle Karten zu erstellen – ideal, um Ihre bevorzugten Angelreviere im Landesinneren und an der Küste zu erkunden. Die GoFree™-Online-Dienste sind überall dort nutzbar, wo Sie über eine WLAN-Internetverbindung verfügen.
Smartphone- und Tablet-Integration mit GoFree™-Verbindung
Während
Allgemein
Wegpunkte, Routen, Tracks: 6000 Wegpunkte, 500 Routen mit maximal 100 Routenpunkten, 50 Tracks mit bis zu 12.000 Trackpunkten.
Die Kartografie umfasste eine Weltbasiskarte (ohne detaillierte Karten).
Sprachen – Standard-Sprachpaket: Englisch (USA), Englisch (GB), Dänisch, Deutsch, Spanisch, Finnisch, Französisch, Griechisch, Isländisch, Italienisch, Niederländisch, Norwegisch, Portugiesisch, Schwedisch
Weitere von Unlock unterstützte Sprachen:
Japanisch, Koreanisch, Thailändisch, Chinesisch, Bulgarisch, Hebräisch, Kroatisch, Ungarisch, Litauisch, Lettisch, Polnisch, Slowakisch, Türkisch, Russisch, Ukrainisch, Arabisch, Persisch
Unterstützte Karten: Insight, Navionics (Gold, NAV+ Platinum+), C-MAP (MAX N, MAX N+), NV Digital (Raster US-Karten)
Radar (inkl. Kompatibilität): Breitbandradar, Halo-Pulskompressionsradar, HD-Pulsradar
Externer Speicher: 2 microSD-Kartensteckplätze, je max. 32 GB. Größere Speicherkapazität bei Formatierung mit NTFS.
Wetter über SiriusXM via WM-3 (nur USA), GRIB
Interner Speicher 16 GB

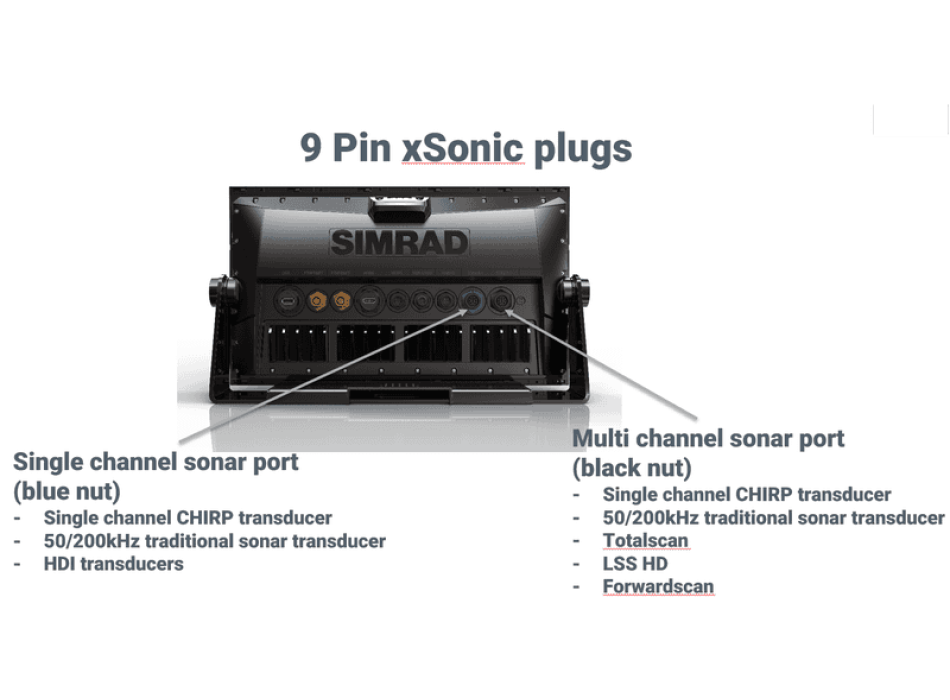

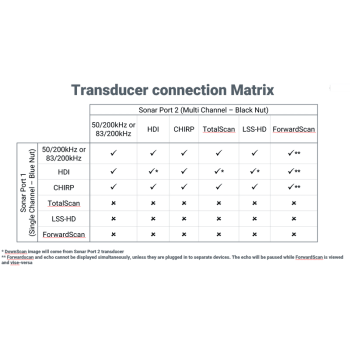

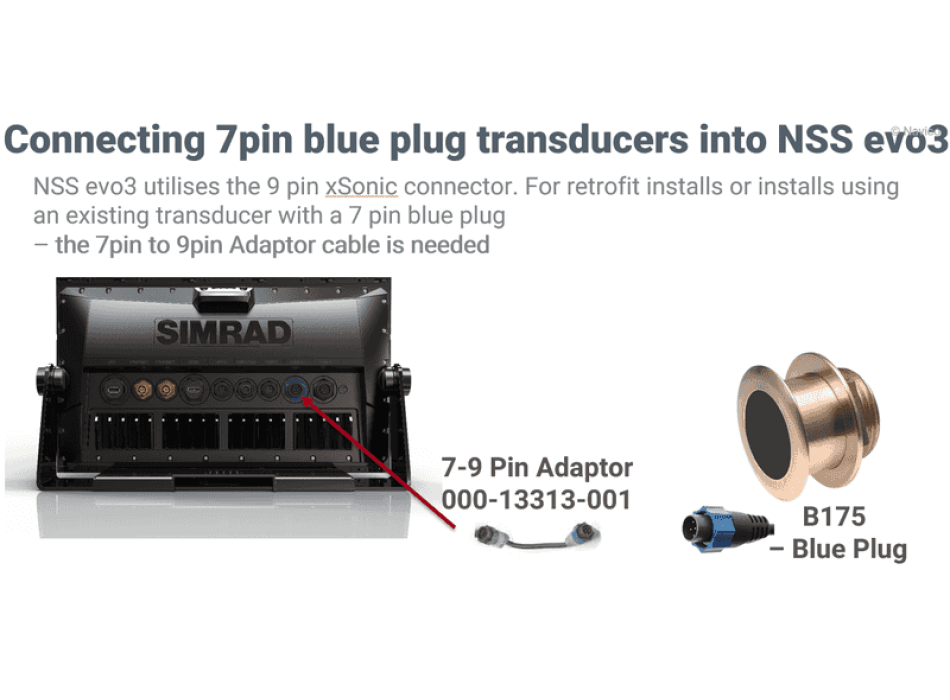

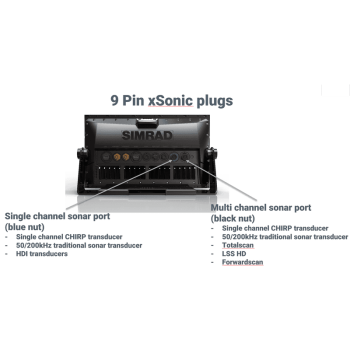

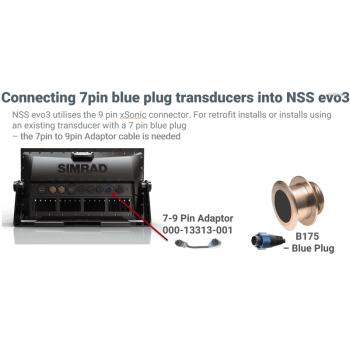

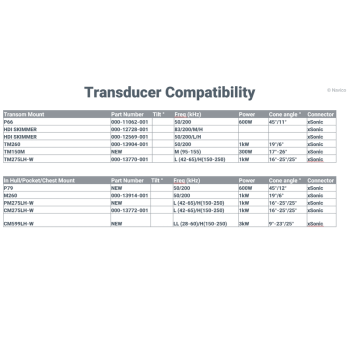

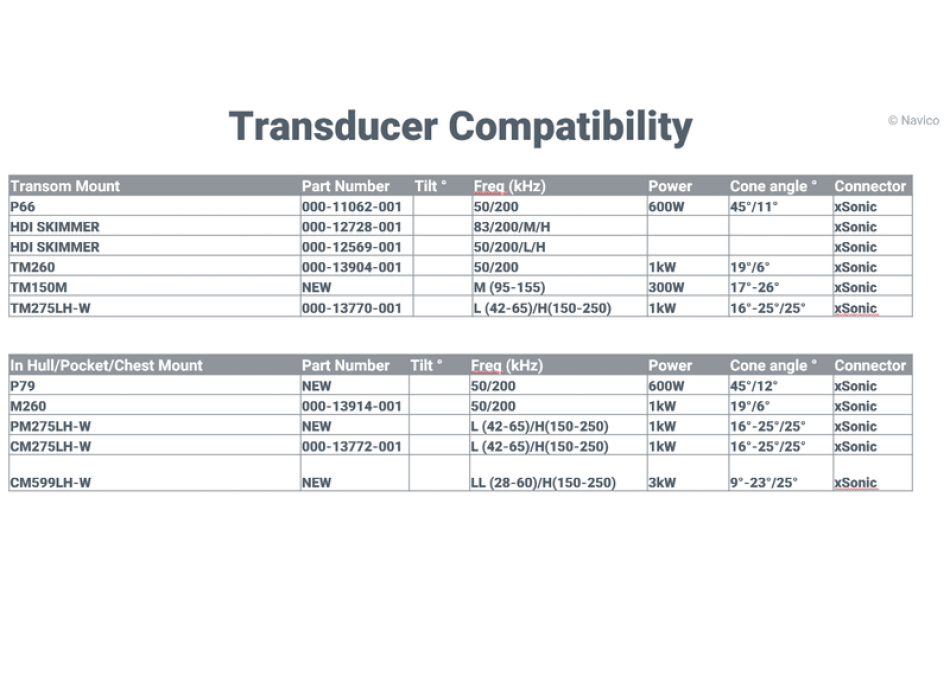

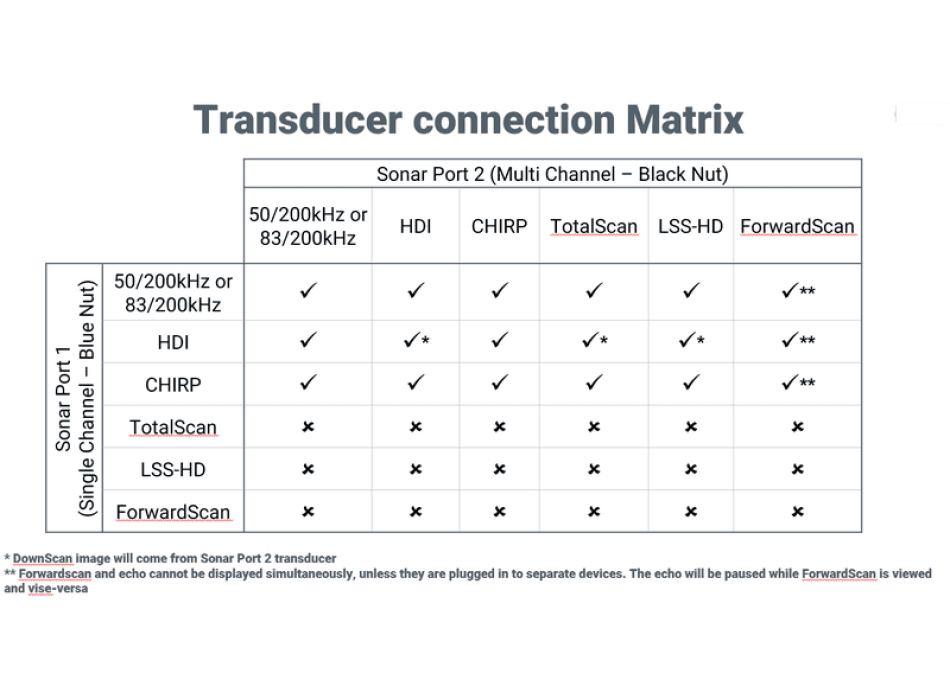

Sonar (inkl. Kompatibilität): Zwei 9-polige Xsonic-Sonaranschlüsse. Sonaranschluss 1: Einkanal-CHIRP, 50/200 kHz, HDI. Sonaranschluss 2: Einkanal-CHIRP, 50/200 kHz, TotalScan, LSS HD, ForwardScan.

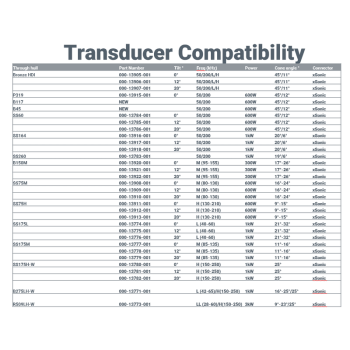

Kompatibel mit: SonarHub, BSM-3, BSM-2, Netzwerk-Echoloten
GPS intern
AIS-Empfang von AIS-Daten über NMEA 2000 oder *NMEA 0183 (*NMEA 0183 muss mit allen NSS-Prozessoren verkabelt sein)
Garantiezeitraum 2 Jahre
Benutzeroberfläche: Vollständiger Touchscreen (Multi-Touch) und vollständige Tastatursteuerung, OP50-Fernbedienungen
Multimedia-Anwendungen über SonicHub2, FusionLink, *Sirius, **JL Audio. (*Nur USA, **Nur Australien und Neuseeland)
Autopilot Vollautomatische Pilotsteuerung und Inbetriebnahme
Digitale Vermittlung BEP C-Zone, Naviop

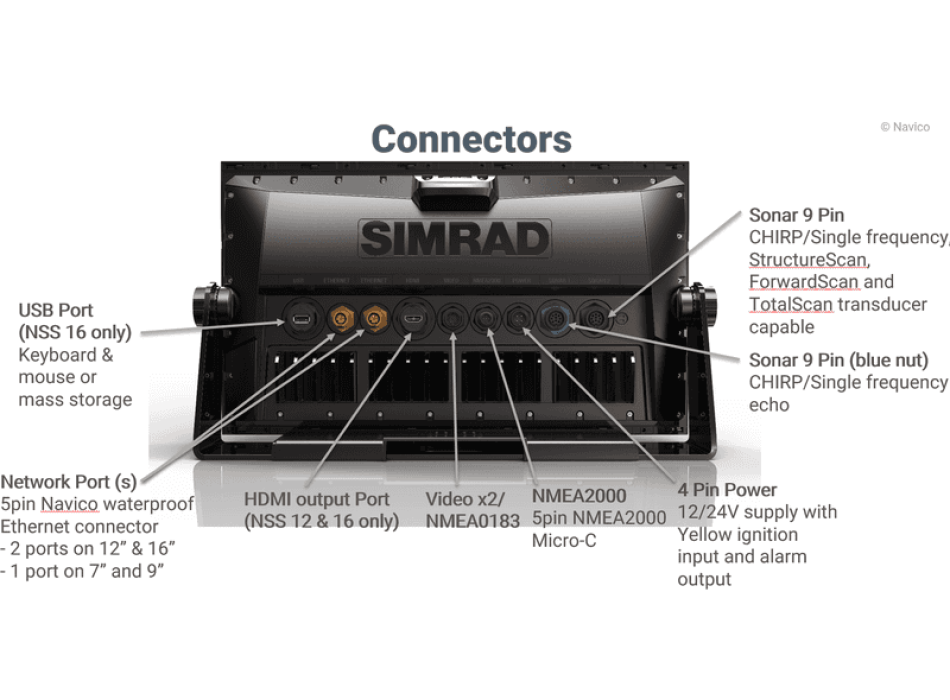

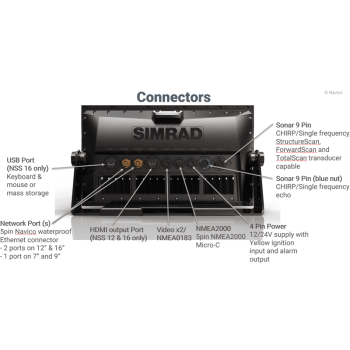

Netzwerkanschlüsse
N2K PGNs empfangen nur
59392 ISO-Bestätigung, 59904 ISO-Anforderung, 60928 ISO-Adressanspruch, 65285 Temperatur mit Instanz, 65323 Datenbenutzergruppenanforderung, 65325 Reprogrammierungsstatus, 65341 Autopilotmodus, 65480 Autopilotmodus, 127245 Ruder, 127251 Drehrate, 127257 Lage, 127488 Motorparameter, schnelle Aktualisierung, 127489 Motorparameter, dynamisch, 127493 Getriebeparameter, dynamisch, 127503 AC-Eingangsstatus, 127504 AC-Ausgangsstatus, 127505 Flüssigkeitsstand, 127506 DC-Detaillierter Status, 127507 Ladegerätstatus, 127508 Batteriestatus, 127509 Wechselrichterstatus, 129033 Uhrzeit und Datum 129038 AIS-Positionsbericht Klasse A, 129039 AIS-Positionsbericht Klasse B, 129040 Erweiterter AIS-Positionsbericht Klasse B, 129794 Statische und reisebezogene AIS-Daten Klasse A, 129801 Adressierte sicherheitsrelevante AIS-Meldung, 129802 Sicherheitsrelevante AIS-Rundfunkmeldung, 129808 DSC-Anrufinformationen, 129809 Statischer AIS-Datenbericht Klasse B „CS“, Teil A, 129810 Statischer AIS-Datenbericht Klasse B „CS“, Teil B, 130313 Luftfeuchtigkeit, 130314 Tatsächlicher Druck, 130576 Status von Kleinfahrzeugen, 130842 SimNet-DSC-Meldung, 130851 Ereignisantwort, 130817 Produktinformationen, 130820 Reprogrammierungsstatus, 130832 Kraftstoffverbrauch – hohe Auflösung 130834 Motor- und Tankkonfiguration, 130838 Flüssigkeitsstandwarnung, 130843 Sonarstatus, Frequenz und DSP-Spannung,
Senden und Empfangen:
61184 Parameteranforderung/Befehl, 65289 Trimmklappen-Insektenkonfiguration, 65291 Hintergrundbeleuchtungssteuerung, 65292 Warnungen bei klarem Flüssigkeitsstand, 65293 LGC-2000-Konfiguration, 126208 ISO-Befehlsgruppenfunktion, 126992 Systemzeit, 126996 Produktinformationen, 127237 Kurs-/Bahnsteuerung, 127250 Schiffskurs, 127258 Magnetische Deklination, 128259 Geschwindigkeit, wasserbezogen, 128267 Wassertiefe, 128275 Distanzlog, 129025 Position, schnelle Aktualisierung, 129026 Kurs über Grund & Geschwindigkeit über Grund, schnelle Aktualisierung, 129029 GNSS-Positionsdaten, 129283 Querkursfehler, 129284 Navigationsdaten, 129539 GNSS-DOPs, 129540 GNSS-Satelliten im Sichtfeld, 130074 Routen- und Wegpunktdienst – Wegpunktliste – Wegpunktname und -position, 130306 Winddaten, 130310 Umgebungsparameter, 130311 Umgebungsparameter, 130312 Temperatur, 130577 Richtungsdaten, 130840 Datenbenutzergruppenkonfiguration, 130845 Parameterhandle, 130850 Ereignisbefehl, 130831 Suzuki-Motor- und Speichergerätekonfiguration, 130835 Motor- und Tankkonfiguration festlegen, 130839 Drucksensorkonfiguration
Nur senden
65287 Temperatur-INSOcts konfigurieren, 65290 Schaufelraddrehzahl konfigurieren, 129285 Routen-/Wegpunktdaten, 130818 Daten umprogrammieren, 130819 Umprogrammierung anfordern, 130828 Seriennummer festlegen, 130836 Flüssigkeitsstand-INSTRUMENT konfigurieren, 130837 Kraftstoffdurchfluss-Turbinenkonfiguration
Ethernet 1 x 5-poliger gelber Stecker x 1 Mbit
NMEA 2000 1 x NMEA 2000 Micro-C-Anschluss, 1 LEN
NMEA 0183 1 x Senden, 1 x Empfangen NMEA 0183, Baudraten 4800, 9600, 19200, 38400. Senden und Empfangen verwenden dieselbe Baudrate. Optionales Datenkabel erforderlich (Art.-Nr. 000-00129-001).
Unterstützte NMEA-0183-Sätze: Eingabe: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, HDT, HDM, MWV, MWD, DSC, DSE, VDM. (Hinweis: AIS-Sätze werden nicht mit NMEA 2000 gebrückt.)
Ausgabe: GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, MWV, MWD, TLL, TTM
Video: 2 x Composite-Videoeingänge (RCA-Anschlüsse). Optionales Video-/Datenkabel erforderlich (Teilenummer 000-00129-001).
Internes WLAN
Bluetooth intern
Technisch/Umwelt
Abmessungen (B x H x T) 239 x 150 x 90 mm (9,4 x 5,9 x 3,5 Zoll)
Mit Halterung: 263 x 161 x 93 (10,35 x 6,31 x 3,66)
Montageart: Halterung (im Lieferumfang enthalten) oder Plattenmontage
Gewicht 1,1 kg (2,42 lbs.)
Konformität: CE, C-Tick, HDMI, EN 60950-1:2006, EN 60945:2002
EN 300 440-2, V1.4.2
Lagertemperaturbereich -20 °C bis +60 °C (4 °F bis 140 °F)
Wasserdichtigkeitsklasse IPX6 und 7
Betriebstemperaturbereich -15 °C bis +55 °C (5 °F bis 131 °F) Steuerungsmodi: Auto, Nav., Kein Drift, Folgekurs, Kein Folgekurs, Wendemuster, Standby, *Wind, *Wind-Navigation (*Bootstyp auf Segel eingestellt)
Manöver / Wendemuster: U-Kurve, Spiralkurve, C-Kurve, Zickzackkurve, Quadratkurve, S-Kurve, Tiefenkonturverfolgung
GPS-Navigation
Zeit bis zur ersten Positionsbestimmung (Kaltstart): 50 Sekunden, Satellitenwiedererfassung: 5 Sekunden
Korrektur WASS, MSAS, EGNOS, GLONASS
Positionsgenauigkeit Horizontale Genauigkeit 3 m (9,8 ft)
GPS-Empfängerkanäle: 34 Kanäle
Aktualisierungsrate 10 Hz
Diät
Empfohlene Sicherungsnennleistung: 5 A
Versorgungsspannung 10 - 31,2 V DC
Anzeige
Auflösung 600 x 1024
Bildschirmgröße und -typ: Hohe Sichtbarkeit, SolarMax HD® IPS, 7 Zoll, optisch gebondetes TFT-Display
Hintergrundbeleuchtungsfarbe: Weiß
Betrachtungswinkel 80° oben/unten, 80° links/rechts
