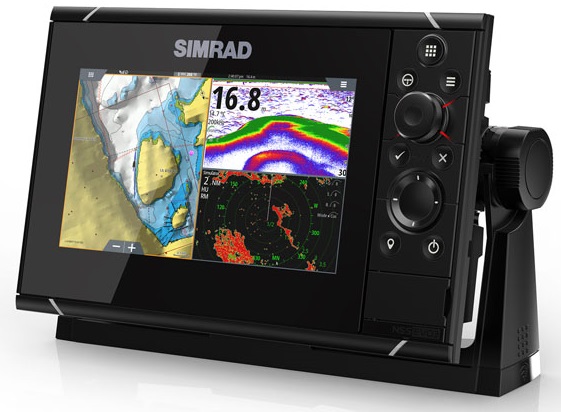

Simrad NSS 7 evo3
Le NSS evo3 vous permet de naviguer, de contrôler et de profiter d'un niveau de fonctionnalités intégrées sans précédent. La technologie d'affichage SolarMAX™ HD offre une clarté exceptionnelle et des angles de vision ultra-larges, associés à un écran tactile résistant aux intempéries et à un clavier étendu pour un contrôle optimal en toutes circonstances.
Caractéristiques principales : Écran large HD SolarMAX™ pour des couleurs fidèles à la réalité
Écran large HD SolarMAX™ de 7 pouces
Contrôle fiable en toutes circonstances : basculez entre le mode multitouch et un clavier complet avec molette rotative.
Sondeur intégré avec sonar CHIRP à deux canaux, sonar ForwardScan® et imagerie StructureScan® HD
Ajoutez l'imagerie 3D StructureScan®, les capacités avancées du sondeur à large bande Broadband Sounder™ et bien plus encore grâce aux modules Simrad.
Découvrez-en plus avec le radar à compression d'impulsions Halo™, la connectivité haut débit 3G™/4G™ et les autres solutions Simrad.
Prenez le contrôle total des systèmes de pilotage automatique Simrad grâce à l'écran tactile ou au clavier NSS evo3.
La connectivité NMEA 2000® permet la surveillance intégrée du moteur, le contrôle du système audio et bien plus encore.
Navigation précise grâce à un récepteur GPS/GLONASS intégré à gain élevé de 10 Hz
Planifiez vos sorties en mer plus facilement grâce à la technologie TripIntel™ et à la prise en charge de Navionics Autorouting/Jeppesen Easy Routing.
Le Wi-Fi GoFree™ intégré offre des fonctionnalités en ligne, la surveillance par smartphone et le contrôle par tablette.
Installation encastrée pour un aspect discret de type Glass Bridge ou installation sur support n'importe où sur le navire
Écran large HD SolarMAX™ de 7 pouces La technologie d'affichage SolarMAX™ HD révolutionne la visualisation des appareils électroniques embarqués, offrant une haute définition et une visibilité optimale quelles que soient les conditions d'utilisation. Grâce à son grand angle de vision, la visibilité est parfaite depuis n'importe quelle position, assise ou debout. Le rétroéclairage LED lumineux et le revêtement antireflet améliorent la visibilité en plein jour. Conçus pour résister à la chaleur du soleil estival, les écrans SolarMAX™ HD sont parfaitement adaptés aux installations extérieures. Dotés d'un verre optique spécial résistant à la condensation et à la formation de buée, ces écrans tout temps offrent une visibilité maximale en toutes circonstances.
Un contrôle fiable en toutes circonstances Les afficheurs NSS evo3 vous offrent une maîtrise totale de votre itinéraire. Basculez facilement entre les différentes fonctions de commande grâce à l'écran tactile intuitif et au clavier intégré avec molette. Toutes les fonctions de l'afficheur sont accessibles via l'écran tactile ou le clavier, vous permettant ainsi d'utiliser les commandes les plus adaptées aux conditions et à la tâche à accomplir. Le clavier du NSS evo3 vous permet également de verrouiller l'écran tactile et d'utiliser une interface classique à boutons et molette, sans clavier externe.
Sondeur de profondeur intégré Le module sondeur intégré de chaque écran NSS evo3 offre un large éventail de technologies sondeur Simrad, adaptées à diverses applications de pêche sportive et de croisière. L'imagerie StructureScan® HD combine les sondeurs DownScan et SideScan pour fournir des images nettes des structures sous-marines abritant les poissons, tandis que le sondeur ForwardScan®, primé, offre une navigation plus sûre grâce à une vue dégagée du fond devant votre bateau. La technologie Broadband Sounder™ offre un sondeur de détection de poissons compatible CHIRP, prenant en charge tous les transducteurs tout-en-un TotalScan™ et les transducteurs CHIRP à deux canaux. Ces derniers offrent une couverture à plusieurs profondeurs et des faisceaux plus larges dans un seul appareil, idéaux pour cibler des zones spécifiques de la colonne d'eau lors de la pêche sportive. Les deux ports pour transducteurs permettent l'utilisation simultanée des sondeurs StructureScan® HD ou ForwardScan® et CHIRP ou d'un sondeur traditionnel.
Compatible avec les modules d'extension Simrad Les écrans NSS evo3 sont compatibles avec les modules d'extension Simrad, notamment l'imagerie 3D StructureScan® pour des réglages précis, le sondeur large bande S5100 avec CHIRP et de nombreux autres modules réseau prêts à l'emploi. Les fonctionnalités des modules peuvent être partagées entre plusieurs écrans NSS evo3, et la possibilité d'ajouter des modules à tout moment vous permet d'étendre facilement votre système d'affichage Simrad en fonction de vos activités nautiques et de vos besoins technologiques.
Contrôle du système radar Élargissez votre champ de vision grâce au radar à compression d'impulsions Halo™, au radar à large bande™ ou à d'autres solutions radar numériques HD. Les écrans NSS evo3 s'intègrent parfaitement à ces solutions radar Simrad en réseau pour offrir une interface radar complète avec des modes prédéfinis simples, un réglage manuel personnalisé, le suivi de cibles MARPA, les zones de garde, la superposition d'affichages et bien plus encore, selon votre système radar.
Intégration du pilote automatique Simrad Maîtrisez votre pilote automatique Simrad grâce à l'écran tactile ou au clavier NSS evo3. Définissez un cap, maintenez-le face au vent et au courant, virez de bord vers un waypoint ou suivez un itinéraire complexe grâce à des commandes simples à l'écran. Les écrans NSS evo3 peuvent servir de contrôleur unique pour un système de pilote automatique intégré ou être associés à des contrôleurs de pilote automatique dédiés et à des télécommandes sans fil. Un système de pilote automatique Simrad en réseau peut être contrôlé depuis n'importe quel écran NSS evo3 à bord, idéal pour les bateaux à double barre.
Connectivité NMEA 2000® La connectivité NMEA 2000® standard de l'industrie permet l'intégration avec une large gamme d'électronique embarquée Simrad et tierce, y compris les fonctions de contrôle du moteur et du carburant, l'instrumentation numérique, l'intégration AIS, le contrôle du système audio et plus encore.
Récepteur GPS intégré de 10 Hz Tous les écrans NSS evo3 intègrent un récepteur GPS/GLONASS haute vitesse et à gain élevé, qui actualise sa position dix fois par seconde, idéal pour le suivi précis des vedettes rapides. Ceci élimine le besoin d'acheter et d'installer un récepteur GPS externe pour les montages sur support extérieur et les installations encastrées sur de nombreux bateaux en fibre de verre. Un récepteur GPS externe optionnel peut être utilisé comme source de position auxiliaire ou dans certaines installations où le signal GPS est faible.
Touche de fonction personnalisable L'écran NSS evo3 intègre une touche de fonction programmable offrant un accès instantané aux fonctions de votre choix. Ainsi, une simple pression sur cette touche permet d'accéder aux fonctions fréquemment utilisées, telles que la navigation, le pilote automatique ou le radar. Vous pouvez également assigner cette touche à une fonction que vous souhaitez avoir à portée de main : par exemple, créer une touche MOB pour les situations d'urgence, une touche dédiée à l'enregistrement des données sonar pour Insight Genesis, ou encore une touche pour verrouiller l'écran tactile lors de l'utilisation du clavier ou d'une télécommande externe. Deux fonctions sont disponibles : une pression courte et une pression longue.
Technologie TripIntel™ Conçue pour les bateaux à moteur, la technologie TripIntel™ enregistre et affiche les informations nécessaires à la planification d'une sortie en mer sûre et agréable. Optimisez vos choix grâce à l'affichage de l'autonomie restante sur les cartes, l'accès facile aux niveaux de marée actuels et futurs, et un historique de navigation détaillé. En navigation, l'indicateur de performance en croisière facilite le réglage de l'assiette des gaz pour une consommation de carburant optimale et vous aide à rester dans la zone de consommation idéale, maximisant ainsi l'autonomie et réduisant vos dépenses en carburant.
Navigation simplifiée grâce au routage automatique Le système de routage automatique offre la même simplicité et le même confort que la navigation automobile sur un bateau, vous permettant de tracer un itinéraire et de prendre la mer plus rapidement. Il vous suffit de sélectionner une destination : l’écran NSS evo3 vous recommandera l’itinéraire le plus court et le plus sûr, en tenant compte du tirant d’eau et de la taille du bateau. Cette fonction est disponible avec les cartes Navionics+ ou Navionics Platinum (Navionics Autorouting) et avec les cartes Jeppesen CMAP MAX-N+ (Jeppesen Easy Routing).
Wi-Fi GoFree™ intégré Le Wi-Fi GoFree™ intégré permet le téléchargement de cartes en ligne, la création de cartes Insight Genesis et les mises à jour logicielles du système. Vous pouvez parcourir et acheter un large choix de cartes cartographiques en ligne sur la boutique GoFree™ et les télécharger directement sur la carte mémoire de votre écran sans quitter le poste de pilotage. Les enregistrements sonar capturés sur votre écran peuvent être directement chargés sur le service cloud Insight Genesis pour créer des cartes personnalisées détaillées, idéal pour explorer vos zones de pêche préférées, en eaux intérieures comme en mer. Les services en ligne GoFree™ sont accessibles partout où vous disposez d'une connexion Wi-Fi.
Intégration des smartphones et des tablettes avec la connexion GoFree™
Alors que
Général
Points de passage, itinéraires, traces : 6 000 points de passage, 500 itinéraires avec 100 points d’itinéraire maximum, 50 traces avec jusqu’à 12 000 points de trace.
Cartographie incluant une carte de base du monde (sans cartes détaillées)
Langues du pack de langues standard : anglais (États-Unis), anglais (Royaume-Uni), danois, allemand, espagnol, finnois, français, grec, islandais, italien, néerlandais, norvégien, portugais, suédois
Autres langues prises en charge par Unlock :
Japonais, coréen, thaï, chinois, bulgare, hébreu, croate, hongrois, lituanien, letton, polonais, slovaque, turc, russe, ukrainien, arabe, farsi
Cartographie prise en charge : Insight, Navionics (Gold, NAV+ Platinum+), C-MAP (MAX N, MAX N+) NV Digital (cartes raster des États-Unis)
Radar (compatibilité incluse) Radar à large bande, radar à compression d'impulsions Halo, radar à impulsions HD
Stockage externe : 2 emplacements pour cartes microSD, 32 Go max. chacun. Capacité supérieure si formatée en NTFS.
Météo SiriusXM via WM-3 (États-Unis seulement), GRIB
Mémoire interne 16 Go

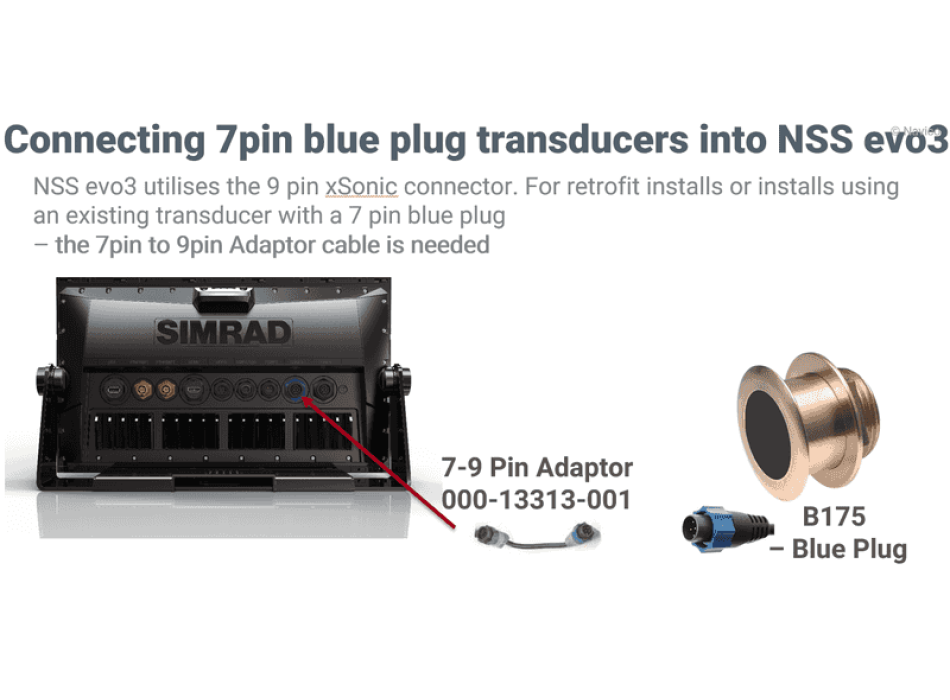

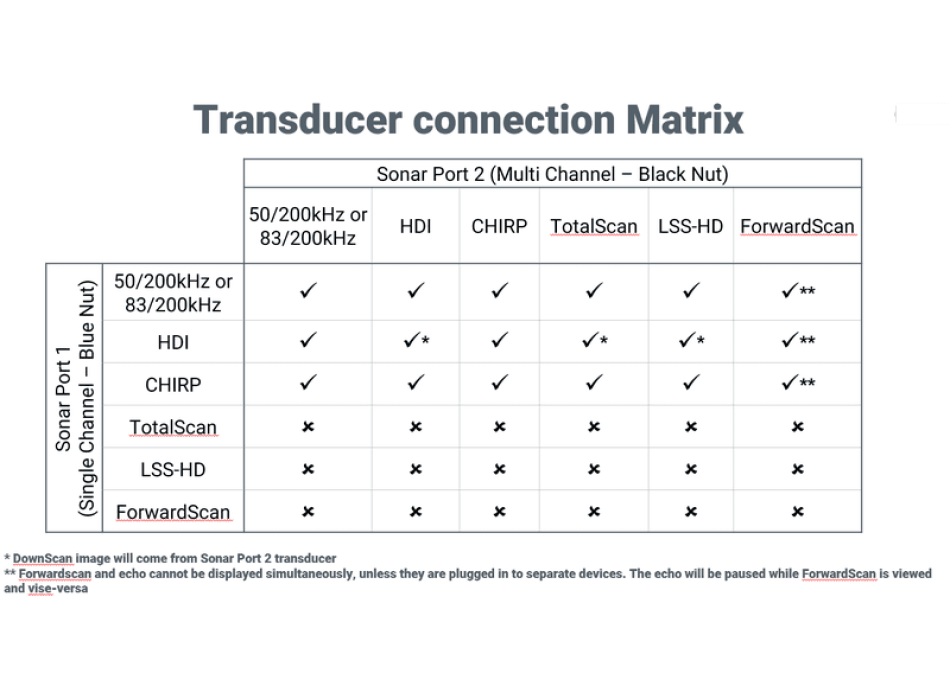

Sonar (compatibilité incluse) Deux ports Sonar Xsonic à 9 broches. Port Sonar 1 : CHIRP monocanal, 50/200 kHz, HDI. Port Sonar 2 : CHIRP monocanal, 50/200 kHz, TotalScan, LSS HD, ForwardScan.
Compatible avec : SonarHub, BSM-3, BSM-2, sondeurs réseau
GPS interne
Réception des données AIS via NMEA 2000 ou *NMEA 0183 (le NMEA 0183 doit être câblé à tous les processeurs NSS).
Période de garantie : 2 ans
Interface Écran tactile complet (multitouch) et commande par clavier complète, télécommandes OP50
Multimédia via SonicHub2, FusionLink, *Sirius, **JL Audio. *États-Unis uniquement, **Australie et Nouvelle-Zélande uniquement.
Pilote automatique : contrôle et mise en service complets
Commutation numérique BEP Zone C, Naviop
Connecteurs réseau
Les PGN N2K ne reçoivent que
59392 Accusé de réception ISO, 59904 Requête ISO, 60928 Réclamation d'adresse ISO, 65285 Température avec instance, 65323 Requête du groupe d'utilisateurs de données, 65325 État de reprogrammation, 65341 Mode pilote automatique, 65480 Mode pilote automatique, 127245 Gouvernail, 127251 Taux de virage, 127257 Attitude, 127488 Paramètres moteur, mise à jour rapide, 127489 Paramètres moteur, dynamique, 127493 Paramètres de transmission, dynamique, 127503 État de l'entrée CA, 127504 État de la sortie CA, 127505 Niveau de fluide, 127506 État détaillé CC, 127507 État du chargeur, 127508 État de la batterie, 127509 État de l'onduleur, 129033 Heure et date 129038 Rapport de position AIS classe A, 129039 Rapport de position AIS classe B, 129040 Rapport de position étendu AIS classe B, 129794 Données statiques et de voyage AIS classe A, 129801 Message de sécurité AIS adressé, 129802 Message de diffusion de sécurité AIS, 129808 Informations d'appel DSC, 129809 Rapport de données statiques AIS classe B « CS », partie A, 129810 Rapport de données statiques AIS classe B « CS », partie B, 130313 Humidité, 130314 Pression réelle, 130576 État des petites embarcations, 130842 Message DSC SimNet, 130851 Réponse à un événement, 130817 Informations produit, 130820 État de reprogrammation, 130832 Carburant consommé - Haute résolution, 130834 Moteur et configuration du réservoir, 130838 Avertissement de niveau de fluide, 130843 État du sonar, fréquence et tension DSP,
Transmettre et recevoir :
61184 Demande/Commande de paramètre, 65289 Configuration des correcteurs d'assiette, 65291 Contrôle du rétroéclairage, 65292 Effacement des avertissements de niveau de liquide, 65293 Configuration LGC-2000, 126208 Fonction du groupe de commandes ISO, 126992 Heure système, 126996 Informations produit, 127237 Contrôle du cap/de la route, 127250 Cap du navire, 127258 Déclinaison magnétique, 128259 Vitesse par rapport à l'eau, 128267 Profondeur de l'eau, 128275 Journal de distance, 129025 Position, mise à jour rapide, 129026 COG et SOG, mise à jour rapide, 129029 Données de position GNSS, 129283 Erreur de route transversale, 129284 Données de navigation, 129539 DOP GNSS 129540 Satellites GNSS visibles, 130074 Service de route et de points de passage - Liste des points de passage - Nom et position des points de passage, 130306 Données de vent, 130310 Paramètres environnementaux, 130311 Paramètres environnementaux, 130312 Température, 130577 Données de direction, 130840 Configuration du groupe d'utilisateurs de données, 130845 Gestionnaire de paramètres, 130850 Commande d'événement, 130831 Configuration du moteur Suzuki et du dispositif de stockage, 130835 Configuration du moteur et du réservoir, 130839 Configuration de l'indicateur de pression
Transmission uniquement
65287 Configuration des indicateurs de température, 65290 Configuration de la vitesse de la roue à aubes, 129285 Données d'itinéraire/de point de passage, 130818 Reprogrammation des données, 130819 Demande de reprogrammation, 130828 Définition du numéro de série, 130836 Configuration des indicateurs de niveau de fluide, 130837 Configuration de la turbine de débit de carburant
Ethernet 1 connecteur jaune à 5 broches x 1 Mbit
NMEA 2000 1 port Micro-C NMEA 2000, 1 LEN
NMEA 0183 : 1 émetteur, 1 récepteur. Débits de transmission : 4 800, 9 600, 19 200 et 38 400 bauds. L’émetteur et le récepteur utilisent le même débit. Câble de données optionnel requis (réf. 000-00129-001).
Trames NMEA 0183 prises en charge : GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, HDT, HDM, MWV, MWD, DSC, DSE, VDM. (Remarque : les trames AIS ne sont pas compatibles avec NMEA 2000.)
Sortie : GGA, GLL, GSA, GSV, VTG, ZDA, RMC, DBT, DPT, MTW, VLW, VHW, HDG, MWV, MWD, TLL, TTM
2 entrées vidéo composites (connecteurs RCA). Câble vidéo/données optionnel requis (réf. 000-00129-001).
Wi-Fi interne
Bluetooth intégré
Technique/Environnemental
Dimensions (L x H x P) 239 x 150 x 90 mm (9,4 x 5,9 x 3,5 pouces)
Avec support : 263 x 161 x 93 (10,35 x 6,31 x 3,66)
Support de montage (fourni) ou montage sur panneau
Poids 1,1 kg (2,42 lbs.)
Conformité CE, C-Tick, HDMI, EN 60950-1:2006, EN 60945:2002
EN 300 440-2, V1.4.2
Plage de températures de stockage : -20 °C à +60 °C (4 °F à 140 °F)
Indice d'étanchéité IPX6 et 7
Plage de températures de fonctionnement : -15 °C à +55 °C (5 °F à 131 °F) ; Modes de pilotage : Auto, Nav., Pas de dérive, Suivi, Non-suivi, Virages, Veille, *Vent, *NAV Vent. (*Type de bateau : Voile)
Manœuvres / Virages : Demi-tour, Virage en spirale, Virage en C, Zigzag, Virage à angle droit, Virage en S allongé, Suivi des courbes de niveau
Navigation GPS
Temps d'acquisition du signal (démarrage à froid) : 50 s, temps de réacquisition du satellite : 5 s
Correction WASS, MSAS, EGNOS, GLONASS
Précision de positionnement : Précision horizontale : 3 m (9,8 pi)
Récepteur GPS Canaux 34 Canaux
Fréquence de mise à jour : 10 Hz
Régime
Calibre de fusible recommandé : 5 A
Tension d'alimentation : 10 à 31,2 V CC
Afficher
Résolution 600 x 1024
Taille et type d'écran : Écran haute visibilité SolarMax HD® IPS 7 pouces TFT à liaison optique
Couleur du rétroéclairage : Blanc
Angles de vision : 80° haut/bas, 80° gauche/droite
