ForwardScan® Tecnología Simrad ForwardScan
ForwardScan proporciona una imagen de sonar bidimensional del fondo marino que se encuentra delante de su embarcación. En aguas poco profundas, desconocidas o mal cartografiadas, ForwardScan es una excelente manera de evitar dar vueltas sin rumbo y una herramienta indispensable para localizar fondeaderos seguros.
El transductor ForwardScan funciona a 180 kHz para reducir la interferencia de las ecosondas tradicionales de 200 kHz y proporciona:
Una visión frontal máxima de 8 veces su profundidad actual.
Por ejemplo, a una profundidad de 3 m (10 pies), ofrece visibilidad hacia adelante hasta 24 m (80 pies).
Visión frontal nominal equivalente a 4-5 veces su profundidad actual.
Por ejemplo, a una profundidad de 3 m (10 pies), ofrece una visión frontal de 12 a 15 m (40 a 50 pies).
Integración de MFD evo2 NSS/evo2 NSO
ForwardScan se conecta de forma rápida y sencilla a cualquier pantalla multifunción Simrad NSS evo2 a través del puerto StructureScan, sin necesidad de hardware adicional. En los sistemas modulares evo2 NSS, o en los sistemas evo2 NSS que ya utilizan StructureScan, ForwardScan se puede conectar mediante un módulo de sonda Simrad SonarHub opcional.

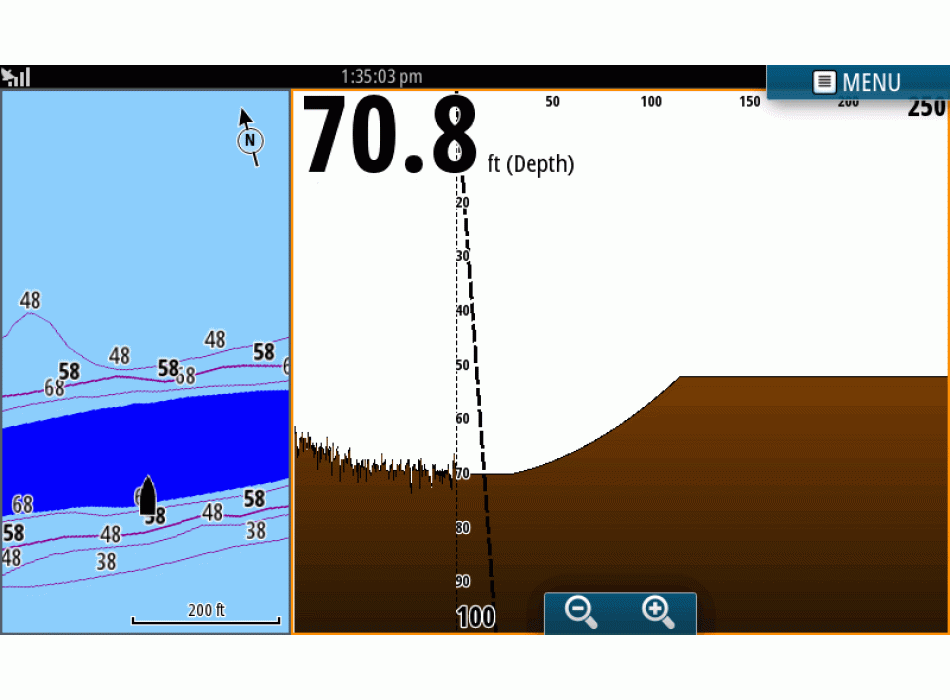

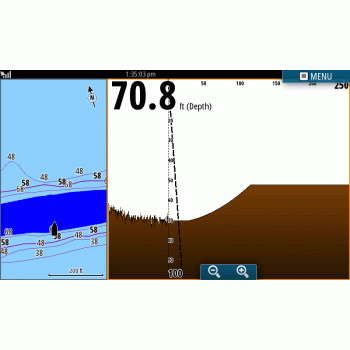

Trazado de colores del fondo marino
El seguimiento del fondo marino a todo color proporciona una impresionante representación en 2D del fondo frente a su embarcación, para una visión clara y comprensible al instante. Tome decisiones de navegación más rápido y con más información, sin tener que interpretar datos de sonar individuales.
Seguimiento del color inferior con datos Seguimiento del color inferior solamente

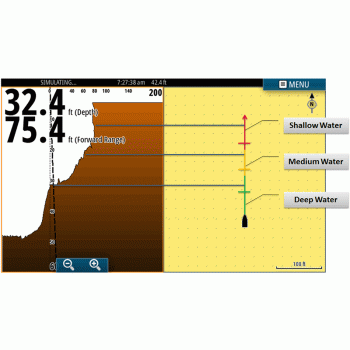

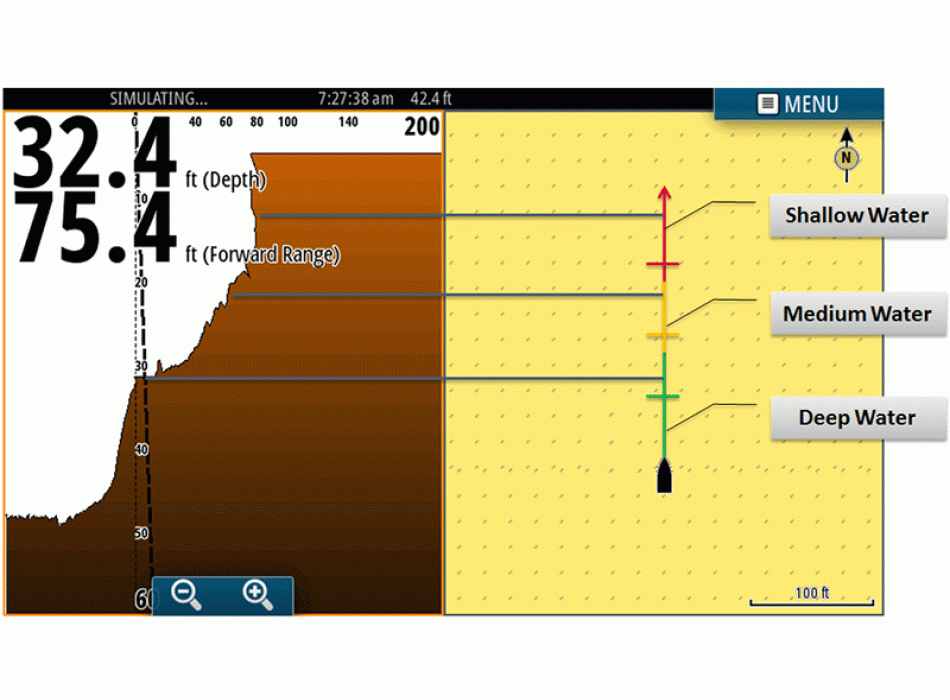

Exhibición de línea de arco
La visualización de la línea de rumbo integra los datos de profundidad de ForwardScan con la línea de rumbo que se muestra en la página de navegación de su pantalla multifunción Simrad. La línea está representada por segmentos de colores que indican aguas profundas, medias y poco profundas, con rangos de profundidad personalizables para que coincidan con el calado de su embarcación.
La escala de visualización frontal de ForwardScan se sincroniza automáticamente con la longitud de la línea de rumbo: en la vista de pantalla dividida ForwardScan/Navegación, la distancia total desde su embarcación hasta el final de la línea de rumbo se representa en 2D en la pantalla de ForwardScan. Combine rápidamente los datos de ForwardScan con la profundidad de la carta náutica y su rumbo actual para comprender mejor lo que le espera.
Fácil instalación

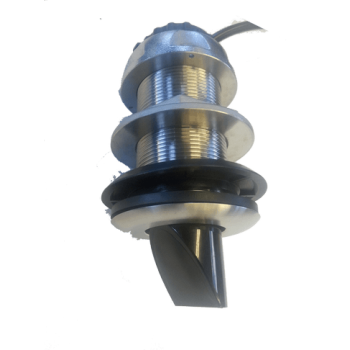

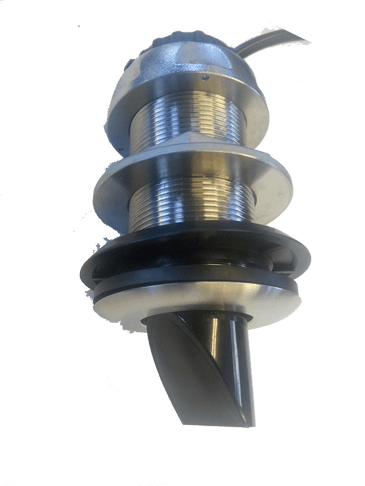

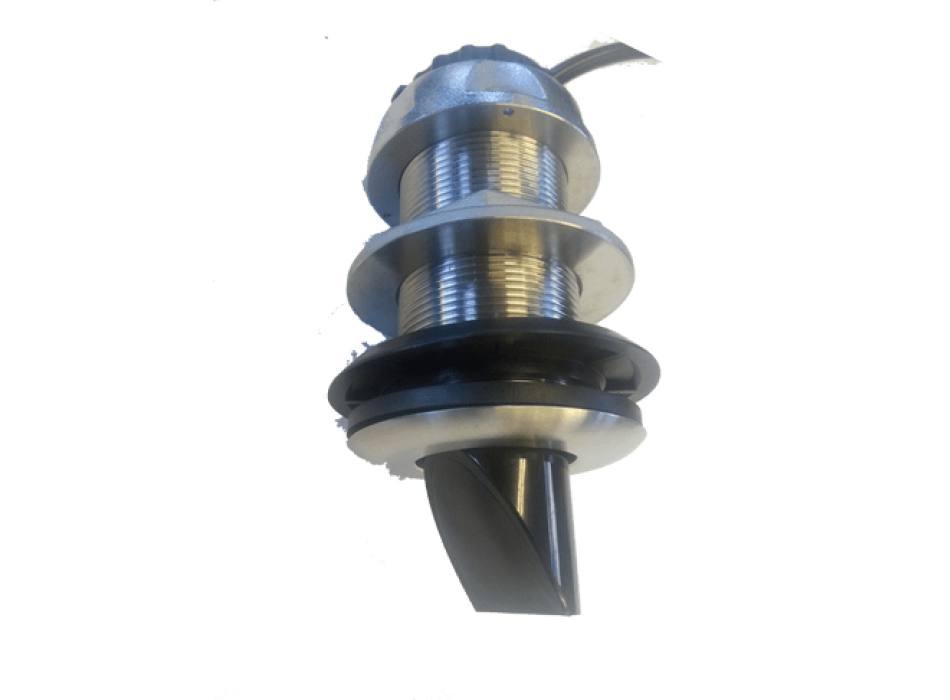

El ForwardScan se puede instalar en casi cualquier embarcación mediante un soporte pasacascos de acero inoxidable de 50,8 mm (2”). El soporte es compatible con cascos delgados de hasta 25,4 mm (1”) con un ángulo de inclinación de 12°, o con cascos de 19 mm (3/4”) con un ángulo de inclinación de 20°.
Un kit de preinstalación opcional incluye únicamente los manguitos y los tapones ciegos, lo que permite a los astilleros ofrecer ForwardScan como opción de actualización. El distribuidor o el cliente pueden añadir un transductor ForwardScan incluso después de que la embarcación ya haya sido botada.
000-11674-001
