Standard-Schallwandler 50-200 kHz


In dieser Präsentation möchten wir Ihnen eine kurze Einführung geben, beginnend mit den Grundlagen der Wandler.

Montageart
Heckgeber , geeignet für kleine Boote mit einem Motor, nicht empfohlen für Boote mit zwei Motoren
Durchbruchgeber mit Verkleidungsblöcken bieten die beste Leistung, insbesondere bei hohen Geschwindigkeiten.
Durchbruchgeber sind ideal für Schleppschiffe, bei denen eine gute Leistung erforderlich ist und keine Vorsprünge am Rumpf vorhanden sind.
Interne Wandler sind direkt im Rumpf befestigt, die Leistung wird dadurch jedoch deutlich reduziert.

Ausgangsleistung des Wandlers
Die Ausgangsleistung bezeichnet die Intensität, mit der der Wandler Signale aussendet, und wird in Watt RMS angegeben. Man unterscheidet hauptsächlich zwischen 600-W- und 1-kW-Wandlern.
Höhere Vergrößerung erhöht die Chancen auf Fangergebnisse in tiefem Wasser oder bei schlechter Sicht. Sie ermöglicht es Ihnen außerdem, mehr Details wie kleine Fische und Strukturen zu erkennen.
Typischerweise gilt: Je höher die Leistung, desto größer die erreichbare Tiefe und desto besser die Zielauflösung durch Eliminierung von Oberflächenstörungen.

Frequenz
Die Genauigkeit, mit der das Echolot den Meeresboden und andere Objekte ortet, wird auch durch die anhand der Tiefe gewählte Frequenz bestimmt.
In dieser Präsentation konzentrieren wir uns auf zwei Frequenzen: 50 kHz (niedrig) oder 200 kHz (hoch).

200 kHz (hoch)
Die 200-kHz-Frequenz eignet sich für Flachwassergebiete und ermöglicht präzisere Messwerte bei hohen Geschwindigkeiten. Bei dieser Frequenz tastet der Schallkopf einen kleineren Bereich ab, liefert aber mehr Details. Typischerweise treten weniger unerwünschte Echos und Störungen auf, was zu einer besseren Zielerkennung führt.

50 kHz (niedrig)
Diese Frequenz wird in tiefen Gewässern eingesetzt. Wasser absorbiert Ultraschallimpulse langsamer, wodurch größere Bereiche abgedeckt werden können, bevor das Signal zu schwach wird. Dies führt zu einem größeren Erfassungswinkel und ermöglicht die Analyse eines größeren Meeresbodenabschnitts. Allerdings bedeutet dies auch eine geringere Auflösung und Zielauflösung sowie mehr Rauschen. Niedrige Frequenzen ermöglichen zwar eine tiefere Erkundung der Wassersäule, können aber auch zu einem weniger klaren Bild des Meeresbodens führen.

Im Allgemeinen sollten Sie für ein detailliertes Bild in flachen Gewässern die 200-kHz-Frequenz verwenden und dann für größere Tiefen auf die 50-kHz-Frequenz umschalten.
Die ideale Lösung ist die Anzeige beider Frequenzen auf einem geteilten Bildschirm.

Winkel des Kegels

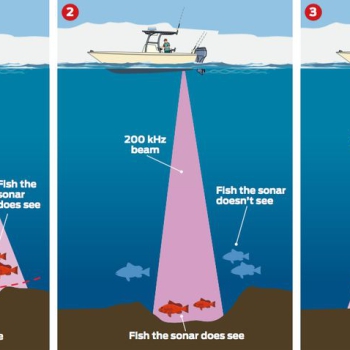

Der Wandler bündelt die übertragenen Wellen zu einem Strahl. Theoretisch werden die Impulse in einem Kegel abgestrahlt, der sich mit zunehmender Wellenlänge verbreitert.
der Tiefe. Tatsächlich variiert die Form des Strahls je nach Wandler, und im Allgemeinen werden die Impulse auch nach außen abgestrahlt.
Dadurch entstehen die Nebenkeulen. Die folgenden Abbildungen zeigen den tatsächlichen Verlauf der Impulse.
Für unsere Zwecke betrachten wir jedoch das Bild eines Kegels. Das Signal ist entlang der Mittellinie am stärksten.
Der Durchmesser des Kegels nimmt mit zunehmender Entfernung vom Zentrum allmählich ab.
Größere Blickwinkel zeigen einen größeren Teil des Meeresbodens, allerdings auf Kosten der Auflösung, da sie die Lichtstärke des Lichts streuen.
Sender. Ein kleinerer Kegel kann mehr Sendeleistung auf eine kleinere Fläche konzentrieren. Die Winkel des Kegels
Sie sind bei niedrigen Frequenzen breiter und bei hohen Frequenzen schmaler.
Zusammenfassend lässt sich sagen, dass ein größerer Kegel nicht nur Fische direkt unter dem Boot, sondern auch
die umliegenden, jedoch mit geringerer Zieltrennung.

Ein engerer Kegel bündelt die übertragene Energie, um kleine Details wie Fische oder Bodenstrukturen genauer zu lokalisieren, untersucht aber nur einen Teil des Spektrums.
des niedrigeren Wasserstands.
