  3. TRANSDUCTEURS D'ÉCHO

TRANSDUCTEURS 50-200 kHz

TRANSDUCTEURS STANDARD 50-200 kHz


Dans cette présentation, nous nous proposons de fournir un guide succinct, en commençant par les notions de base des transducteurs.

Type de montage
Transducteurs à montage sur tableau arrière , adaptés aux petits bateaux monomoteurs, non recommandés pour les bateaux bimoteurs.
Les transducteurs traversants avec blocs de carénage offrent les meilleures performances, notamment à haute vitesse.
Les transducteurs traversants sont idéaux pour les remorqueurs où de bonnes performances sont requises et où il n'y a pas de saillies de la coque.
Les transducteurs internes sont fixés directement à l'intérieur de la coque, mais leurs performances sont considérablement réduites.

puissance de sortie du transducteur
La puissance de sortie correspond à l'intensité avec laquelle le transducteur envoie des signaux, exprimée en watts RMS. On distingue principalement les transducteurs de 600 W et de 1 kW.
Une puissance plus élevée augmente les chances d'obtenir des échos en eau profonde ou par faible visibilité. Elle permet également de distinguer davantage de détails, comme les petits poissons et les structures sous-marines.
En règle générale, plus la puissance est élevée, plus la profondeur que vous pouvez atteindre est grande, et plus vous pouvez obtenir une séparation maximale des cibles en éliminant les éléments parasites de surface.

Fréquence
La précision avec laquelle le sondeur localise le fond et les autres objets est également déterminée par la fréquence sélectionnée en fonction de la profondeur.
Dans cette présentation, nous nous concentrerons sur deux fréquences : 50 kHz (basse) ou 200 kHz (haute).

200 kHz (élevé)
La fréquence de 200 kHz est utilisée en eaux peu profondes et permet d'obtenir des mesures plus précises à grande vitesse. À cette fréquence, le transducteur balaie une zone plus restreinte tout en affichant un niveau de détail supérieur. Généralement, on observe moins d'échos parasites et moins de bruit, ce qui améliore la définition de la cible.

50 kHz (bas)
Cette fréquence est utilisée en eaux profondes. L'eau absorbe les impulsions ultrasonores plus lentement, ce qui permet de couvrir de plus grandes zones avant que le signal ne devienne trop faible. Il en résulte un angle de cône plus large, permettant de scanner une plus grande partie du fond marin. Cependant, cela se traduit également par une définition et une séparation des cibles moindres, ainsi que par un niveau de bruit plus élevé. Si les basses fréquences permettent une exploration plus profonde de la colonne d'eau, elles peuvent aussi donner une image moins nette du fond marin.

En général, il convient d'utiliser la fréquence de 200 kHz pour une image détaillée en eau peu profonde, puis de passer à la fréquence de 50 kHz pour les plus grandes profondeurs.
La solution idéale consiste à afficher les deux fréquences sur un écran partagé.

Angles du cône

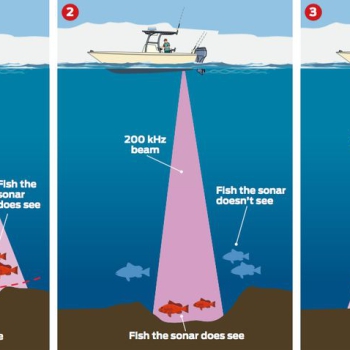

Le transducteur concentre les ondes transmises en un faisceau. En théorie, les impulsions sont émises dans un cône dont la largeur augmente avec la longueur d'onde.
de la profondeur. En réalité, la forme du faisceau varie selon le transducteur et, généralement, les impulsions sont également rayonnées à l'extérieur.
Ce qui produit les lobes secondaires. Les figures suivantes illustrent le trajet réel des impulsions.
Toutefois, pour nos besoins, nous considérerons l'image d'un cône. Le signal est le plus fort le long de l'axe central.
du cône et diminue progressivement à mesure que l'on s'éloigne du centre.
Les angles de vue plus larges montrent une plus grande portion du fond marin au détriment de la résolution, car ils dispersent la puissance du faisceau.
Émetteur. Un cône plus petit peut concentrer davantage de puissance de transmission sur une surface réduite. Les angles du cône
Elles sont plus larges aux basses fréquences et plus étroites aux hautes fréquences.
En résumé, un cône plus large peut détecter non seulement les poissons situés directement sous le bateau, mais aussi
les cibles environnantes, mais avec un écartement plus faible.

Un cône plus étroit concentre l'énergie transmise pour localiser plus précisément les petits détails, tels que les poissons ou la structure du fond, mais n'examine qu'une partie de celle-ci.
de niveau d'eau inférieur.
