CHIRP-Wandler

WAS IST CHIRP?

Die CHIRP-Technologie (Compressed High Intensity Radar Pulse) wird seit den 1950er Jahren vom Militär, von Geologen und Ozeanographen eingesetzt.
Endlich ist die CHIRP-Technologie auch für Sportfischen, Freizeitfischen und andere Anwendungen zu einem erschwinglichen Preis erhältlich.
Lassen Sie uns die Unterschiede zwischen Einzelimpuls-Echoloten analysieren, also 50 oder 200 kHz oder frequenzabtastendem Chirp.


Beim herkömmlichen Echo hat der Sendeimpuls nur eine diskrete Frequenz.
• Herkömmliche Zweifrequenz-Echolote senden das Signal nur mit einer Frequenz.
• Bei Verwendung eines einzelnen Niederfrequenzimpulses (50 kHz) geht die Auflösung verloren. Mehrere Fische gehen in dem langen Impuls unter und sind nicht mehr zu unterscheiden.

CHIRP- Wandler hingegen verwenden ein präzises Abtastmuster mit vielen Frequenzen (z. B. 28–60 kHz, 80–160 kHz, 130–210 kHz usw.).
Es ist ein lang andauernder Sendeimpuls erforderlich, um alle Frequenzen abzudecken.
Um einen CHIRP-Impuls zu senden, muss der Wandler über die erforderliche Bandbreite verfügen.
Dies führt zu einer besseren Bildqualität, einer verbesserten Zieltrennung und einer größeren Eindringtiefe.

Vorteile für Sie...
• Der lange CHIRP-Impuls überträgt mehr Energie in die Wassersäule, bis zu 10-1000 Mal mehr Energie erreicht das Ziel!
• Es empfängt von allen Frequenzen unterschiedliche Echosignale, die dann verarbeitet und auf dem Display angezeigt werden.

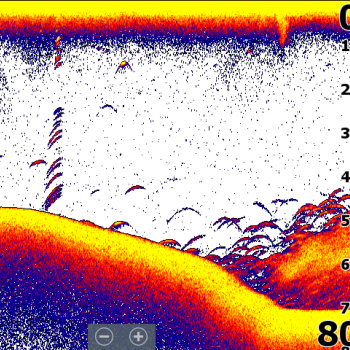

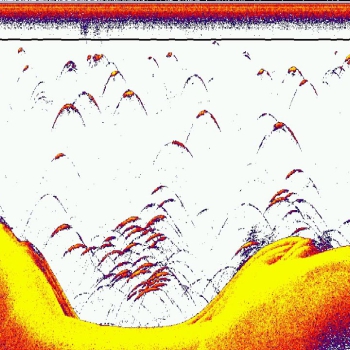

konventionelles Echo CHIRP-Echo

Wir haben bereits darüber gesprochen, dass der Wandler die erforderliche Bandbreite haben MUSS, daher muss diese dann tatsächlich bei den verschiedenen Wandlerherstellern gefunden werden.
Zum Beispiel:
Arimar produziert Chirp-Wandler mit verschiedenen Frequenzbändern, zu den beliebtesten gehören: TM150 (99-155 kHz); B75 oder B175 unterteilt in: Niedrig (40-60 kHz), Mittel (80-130 kHz), Hoch (130-210 kHz), schließlich der sicherlich bekannteste und teuerste 1-kW-B265 LM (Frequenz 42-65 kHz und 80-130 kHz) oder LH (Frequenz 42-65 kHz und 130-210 kHz).
Garmin GT15 (85–165 kHz); GT23 (80–160 kHz); GT22 (150–240 kHz)
Lowrance und Simrad sind, anders als alle anderen, in Low Chirp (Referenzfrequenz nahe 50 kHz), Medium Chirp (Referenzfrequenz nahe 83 kHz) und High Chirp (Referenzfrequenz nahe 200 kHz) unterteilt.
Humminbird DS (140-200 kHz) oder (180-240 kHz)
Raymarine hingegen nur im High-Chirp-Modus nahe 200 kHz

Bisher haben wir die Chirp-Funktionen der Standardversion des 2D-Echolots nur kurz angesprochen. Im nächsten Artikel erklären wir die verschiedenen Anzeigemodi moderner Echolote. Chirp wird oft mit Down Vision, Down Scan, ClearVù und Side Vision verwechselt.

Abschließend und um noch deutlicher zu machen, was die Chirp-Technologie zu bieten hat, erinnere ich mich an ein Treffen vor einigen Jahren, bei dem Chirp mit Musik verglichen wurde.
Stellen Sie sich ein Klavier vor: Halten Sie eine einzelne Taste, beispielsweise ein C, lange gedrückt und beobachten Sie, wie diese Taste mit der Zeit verklingt. Stellen Sie sich nun vor, Sie komponieren ein Stück mit mehreren Akkorden und mehreren Noten gleichzeitig – das Ergebnis wird ganz anders sein!

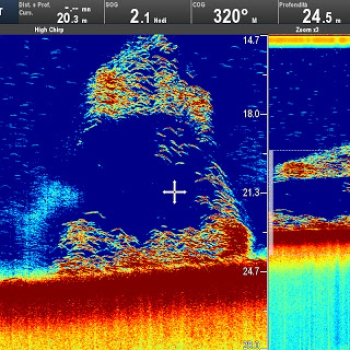

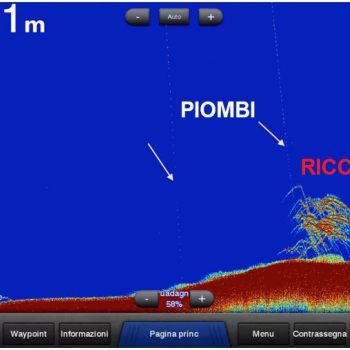

Galerie
