TRANSDUCTORES CHIRP

¿QUÉ ES CHIRP?

La tecnología CHIRP (pulso de radar comprimido de alta intensidad) ha sido utilizada por militares, geólogos y oceanógrafos desde la década de 1950.
Finalmente, la tecnología CHIRP ahora está disponible para la pesca deportiva, la pesca recreativa y otros usos a un precio asequible.
Analicemos las diferencias entre ecosondas de pulso único, es decir de 50 o 200khz o Chirp de barrido de frecuencia.


En el eco convencional, el pulso de transmisión solo tiene una frecuencia discreta.
• Los buscadores de peces de frecuencia dual convencionales envían la forma de onda a una sola frecuencia.
Si usa un solo pulso de baja frecuencia (50 kHz), perderá resolución. Varios peces se perderán en el pulso largo y no podrán distinguirse.

Los transductores CHIRP , por otro lado, utilizan un patrón de escaneo preciso con muchas frecuencias (es decir, 28-60 kHz, 80-160 kHz, 130-210 kHz, etc.)
Se requiere un pulso de transmisión de larga duración para barrer todas las frecuencias.
Para enviar un pulso CHIRP, el transductor DEBE TENER EL ANCHO DE BANDA NECESARIO.
Esto produce una mejor calidad de imagen, una mejor separación de los objetivos y una mayor penetración en profundidad.

Beneficios para usted...
• El pulso CHIRP de transmisión larga transmite más energía a la columna de agua, ¡hasta 10 a 1000 veces más energía al objetivo!
• Recibirá diferentes retornos de eco en función de las frecuencias transmitidas, que luego se procesan y se muestran en la pantalla.

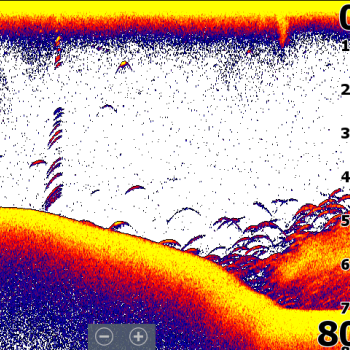

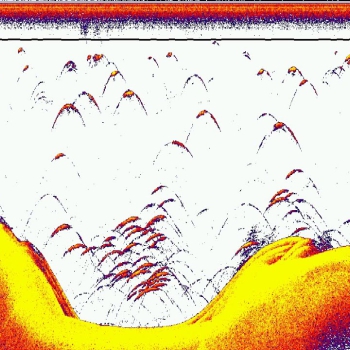

eco convencional eco CHIRP

Hablamos antes de que el transductor DEBE TENER EL ANCHO DE BANDA NECESARIO, por lo que este debe buscarse entre los distintos fabricantes de transductores.
Por ejemplo:
Arimar produce transductores Chirp con diferentes bandas, entre los más populares: TM150 (99-155 khz); B75 o B175 divididos en: Baja (40-60khz) Media (80-130khz) Alta (130-210khz), finalmente sin duda el más renombrado y más caro 1kW B265 LM (freq. 42-65Khz y 80-130khz) o LH (freq. 42-65khz y 130-210khz)
Garmin GT15 (85-165 kHz); GT23 (80-160 kHz); GT22 (150-240 kHz)
Lowrance y Simrad , a diferencia de todos los demás, se dividen en Low Chirp (frecuencia de referencia cercana a 50khz), Medium Chirp (frecuencia de referencia cercana a 83khz) y High Chirp (frecuencia de referencia cercana a 200khz).
Humminbird DS (140-200 kHz) o (180-240 kHz)
Raymarine en cambio solo en High Chirp cerca de 200 kHz

Hasta ahora, solo hemos analizado brevemente las funciones Chirp de la versión estándar de la sonda 2D. Le remitimos al siguiente artículo, que explica los distintos modos de visualización que ofrecen las sondas modernas. Chirp suele confundirse con las funciones Down Vision, Down Scan, ClearVù y Side Vision.

Para concluir, y para aclarar aún más lo que la tecnología Chirp puede ofrecer, siempre recuerdo una reunión de hace unos años donde compararon a Chirp con la música.
Piensa en un piano: mantén pulsada una sola nota, por ejemplo, un do, durante un tiempo prolongado y luego imagina cómo esa nota se desvanece con el tiempo. Sin embargo, imagina componer una pieza con varios acordes y varias notas a la vez, ¡y el resultado será muy diferente!
