TRANSDUCTEURS CHIRP

QU'EST-CE QUE CHIRP ?

La technologie CHIRP (Compressed High Intensity Radar Pulse) est utilisée par les militaires, les géologues et les océanographes depuis les années 1950.
Enfin, la technologie CHIRP est désormais disponible à un prix abordable pour la pêche sportive, la pêche de loisir et d'autres usages.
Analysons les différences entre les sondeurs à écho à impulsion unique, donc 50 ou 200 kHz ou Chirp à balayage de fréquence.


En écho conventionnel, l'impulsion d'émission se situe uniquement à une fréquence discrète.
• Les détecteurs de poissons classiques à double fréquence n'envoient le signal qu'à une seule fréquence.
• Si vous utilisez une seule impulsion basse fréquence (50 kHz), vous perdrez en résolution. Plusieurs poissons se perdront dans la longueur de l'impulsion et ne pourront plus être distingués.

Les transducteurs CHIRP , quant à eux, utilisent un modèle de balayage précis avec de nombreuses fréquences (par exemple, 28-60 kHz, 80-160 kHz, 130-210 kHz, etc.).
Il faut une impulsion de transmission de longue durée pour balayer toutes les fréquences.
Pour envoyer une impulsion CHIRP, le transducteur DOIT AVOIR LA BANDE PASSANTE NÉCESSAIRE.
Cela permet d'obtenir une meilleure qualité d'image, une séparation des cibles améliorée et une plus grande profondeur de pénétration.

Des avantages pour vous...
• L'impulsion CHIRP à longue transmission transmet plus d'énergie dans la colonne d'eau, jusqu'à 10 à 1000 fois plus d'énergie sur la cible !
• Il recevra différents échos de chaque appareil en fonction des fréquences transmises, qui seront ensuite traités et affichés à l'écran.

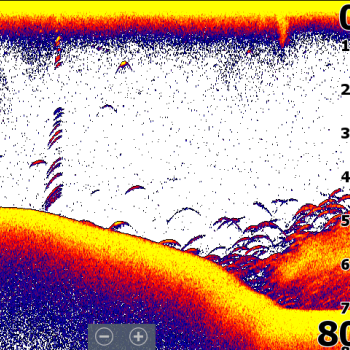

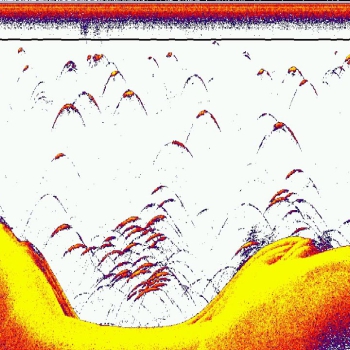

échographie conventionnelle CHIRP

Nous avons déjà évoqué le fait que le transducteur DOIT AVOIR LA BANDE PASSANTE NÉCESSAIRE, il faut donc la trouver auprès des différents fabricants de transducteurs.
Par exemple:
Arimar produit des transducteurs Chirp avec différentes bandes de fréquences, parmi les plus populaires : TM150 (99-155 kHz) ; B75 ou B175 divisés en : Basse (40-60 kHz), Moyenne (80-130 kHz), Haute (130-210 kHz) ; enfin, le plus renommé et le plus cher , le B265 LM (fréquences 42-65 kHz et 80-130 kHz) ou LH (fréquences 42-65 kHz et 130-210 kHz).
Garmin GT15 (85-165 kHz) ; GT23 (80-160 kHz) ; GT22 (150-240 kHz)
Lowrance et Simrad , contrairement à tous les autres, sont divisés en Low Chirp (fréquence de référence proche de 50 kHz), Medium Chirp (fréquence de référence proche de 83 kHz) et High Chirp (fréquence de référence proche de 200 kHz).
Humminbird DS (140-200 kHz) ou (180-240 kHz)
Raymarine, en revanche, uniquement en mode High Chirp aux alentours de 200 kHz.

Jusqu'à présent, nous n'avons abordé que brièvement les fonctionnalités Chirp de la version standard du sondeur 2D. Nous vous invitons à consulter l'article suivant, qui explique les différents modes d'affichage offerts par les sondeurs modernes. La fonction Chirp est souvent confondue avec les fonctions Down Vision, Down Scan, ClearVù et Side Vision.

Pour conclure, et pour mieux comprendre ce que la technologie Chirp peut offrir, je me souviens toujours d'une réunion d'il y a quelques années où Chirp a été comparé à la musique.
Imaginez un piano : maintenez une seule note, par exemple un do, pendant un long moment, puis imaginez cette note s’éteindre progressivement. Imaginez maintenant composer un morceau avec plusieurs accords et plusieurs notes simultanément, et le résultat sera tout autre !
